全国供应 棕刚玉磨料 来料加工和加工定制

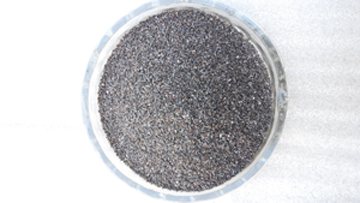

棕刚玉磨料
基本参数
原产地：
登封市少林办鑫源刚玉磨料厂
含量≥：
98（％）
密度：
3.15（g/cm3）
您可能也感兴趣：
2 region-detail-feature
详细说明
原产地:登封市少林办鑫源刚玉磨料厂
含量≥:98（％）
密度:3.15（g/cm3）
密度 3.15（g/cm3） 导购推荐 加载中...
面对我国加人WTO后的形势和全球经济一体化的格局的逐步形成，随之而来的是更加激烈的行业竞争。就目前我国磨料行业形势来看，欲在激烈的竟争求生存，谋发展，就必需进一步提高磨料产品的质量，改善磨料的物理机械性能，提高其使用性能，已势在必行。
磨料是制造磨具的主要原料，主要于机械加工中的磨削、研磨和抛光等，因此它决定了磨料必须具备的特有性能，即磨料的硬度和强度(韧性)，其硬度必须高于被磨工件的硬度，这是实现磨削加工的首要条件。否则在加工时便不能有效地从零件面磨下碎屑。
随着科学技术的进步和发展，越来越多的硬度较高的难加工金属和非金属材料不断出现，对它的加工需要物理机械性能更优越的磨料出现。目前在国际市场上，特别是欧美等发达国家和地区对棕刚玉磨料的强度(韧性)、亲水性、清洁度等性能十分重视。而在我国从事这方面研究的很少，国内众多磨料企业生产的低性能产品在国际市场上的售价越来越低，从某种意义上讲是浪费了国家的资源。
登封市少林办鑫源刚玉磨料厂，根据国际市场对高品质棕刚玉磨料的需求，早在2008年就着手“提高棕刚玉磨料的物理机械性能”的研究，经过四年的潜心研究，并与磨料知名专家、窑炉专家多次交流。在实验室进行上百次的实验结果表明，棕刚玉磨料在一定的温度下锻烧处理，是全面提高该磨料使用性能的最佳方案，为此，公司自行设计一条年产15000吨的锻烧生产线，配套建设了煤气发生系统和60米节能隧道窑，在微机程序控制下完成设定的锻烧工艺，为棕刚玉磨料的缎烧制定了最佳方案。
棕刚玉磨料经过锻烧处理后，较大地改善了磨料的使用性能，锻烧棕刚玉磨料有以下优点:
1、消除了棕刚玉磨料的反常膨胀:由于电熔刚玉在冶炼过程中，磨料中含有低价位的氧化钦( Ti203 ,Ti0)和碳化钦、氮化钦( TiC ,TiN )，它们在900℃一1000℃的氧化气氛中锻烧时，会进一步氧化，体积相应增大，使磨料的体积变化超出了它本身的正常膨胀，即为反常膨胀。磨料的反常膨胀，会导致棕刚玉陶瓷砂轮在烧成时，表面出现网状裂纹，从而造成大量废品，而采用缎烧处理是消除棕刚玉磨料反常膨胀的最有效手段。
2、提高了棕刚玉磨料的韧性和磨削性能:研究发现，这是由于磨料在缎烧过程中，首先固熔于刚玉晶体内的TI3 +被氧化而引起了晶格收缩，从而提高了磨料的抗压强度，其次，缎烧还会弥补在制粒过程中所造成的内应力。因此，用缎烧后的磨料生产的各种磨具，不仅耐用而且锋利，提高了磨具的磨削性能。
3、提高了棕刚玉磨料的亲水性:棕刚玉磨料经800-900℃灼烧120分钟后，磨料的亲水性能提高了3. 5倍，研究发现，这是由于磨料表面的挥发物等杂质被清除，低熔点物质被烧掉，磨料表面毛细管现象增加的缘故，亲水性好的磨料用于涂附磨具，其耐用度能提高30一50%。
4、提高了磨具的强度:煅烧处理后的磨料除去了磨料表面的挥发物等杂质，提高了磨料的纯度和清洁度，因而在磨具制造时，提高了磨粒和结合剂的结合力，降低了结合剂的用量，提高了磨具的强度。
5、改善了磨具的外观和切削能力:缎烧处理后的磨料，由于包裹铁质的刚玉磨粒膨胀破裂，因此磁性物质很容易被磁选掉，降低了磨料的磁性物含量，在烧成磨具时不会出现锈斑，改善了磨具的外观和切削能力。
我厂生产的高档棕刚玉煅烧磨料由于各项使用性能突出，受到了国内外众多客户的赞誉。目前已出现供不应求的大好局面，从而也带动了棕刚玉磨料200余个品种的畅销。随着市场的需求，我厂研制的高温、中温镀衣磨料也相继投人批量生产，恭候广大客户选购。
联系人：姜先生
电话：18539570470
QQ：1105201120
邮箱：yalongnaicai@163.com
网址：www.yalongnaicai.com
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
