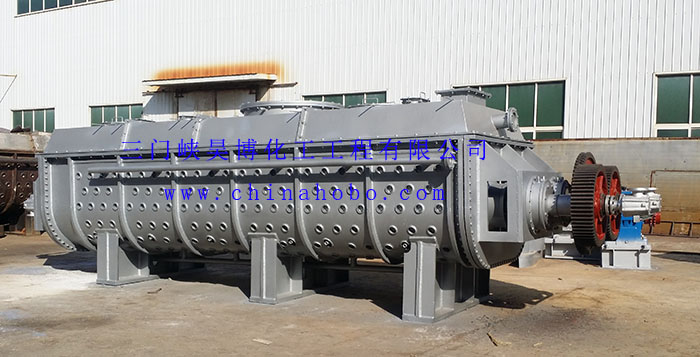

供应粉体物料加热器
粉体物料加热器
专利号：201020642615
三门峡昊博化工工程有限公司粉体加热器专利
本实用新型公开的粉体物料加热器，包括外筒体、进料箱、出料箱以及设置在外筒体内壁上的抄料板，外筒体内还设置有由内外设置的内加热体和外加热体组成的加热系统；外加热体包括由多个外加热管排列组成的圆筒状外加热管组，多个外加热管的两端分别由外蒸汽集管和外冷凝水集管串接一起；内加热体包括由多个内加热管排列组成的圆筒状内加热管组，多个内加热管的两端分别由内蒸汽集管和内冷凝水集管串接一起；该加热系统还包括蒸汽轴管和冷凝水轴管。本实用新型的粉体物料加热器解决了现有加热器存在的热效率低、产生粉尘大、物料易结疤、设备磨损严重的问题。
１．一种粉体物料加热器，包括外筒体（１）、设置在外筒体（１）一端的进料箱（２）、设置在外筒体（１）另一端的出料箱（３）和设置在外筒体（１）内壁上的多个抄料板（４），其特征在于：所述外筒体（１）内还设置有加热系统，该加热系统由内外设置的内加热体和外加热体组成；所述外加热体包括由多个外加热管（５）排列组成的圆筒状外加热管组，多个外加热管（５）的一端由外蒸汽集管（６）串接在一起，另一端由外冷凝水集管（７）串接在一起；所述内加热体包括由多个内加热管（８）排列组成的圆筒状内加热管组，多个内加热管（８）的一端由内蒸汽集管（９）串接在一起，另一端由内冷凝水集管（１０）串接在一起；外蒸汽集管（６）和内蒸汽集管（９）同时位于加热系统的一端，外冷凝水集管（７）和内蒸汽集管（１０）同时位于加热系统的另一端；该加热系统还包括蒸汽轴管（１７）和冷凝水轴管（１８），蒸汽轴管（１７）分别通过连接管Ａ（１１）、连接管Ｂ（１２）与外蒸汽集管（６）、内蒸汽集管（９）连接，冷凝水轴管（１８）分别通过连接管Ｃ（１３）、连接管Ｄ（１４）与外冷凝水集管（７）、内冷凝水集管（１０）连接；蒸汽轴管（１７）、连接管Ａ（１１）、连接管Ｂ（１２）、外蒸汽集管（６）、内蒸汽集管（９）、多个外加热管（５）、多个内加热管（８）、外冷凝水集管（７）、内冷凝水集管（１０）、连接管Ｃ（１３）、连接管Ｄ（１４）与冷凝水轴管（１８）彼此相通。www.chinahobo.com
