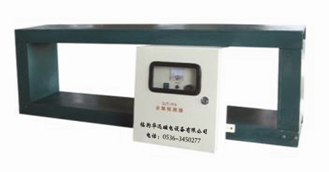

金属探测仪/带式金属探测仪/探测器

概述：

GJT-F系列金属探测仪采用可拼装的差动变压器式传感器，在电路设计中采用了最新金属检测技术-数字移相及相关检测技术，具有性能稳定可靠，检测灵敏度高，较强的物料抑制特性，优良的抗干扰能力。该产品主要用于火力发电、水泥、建材、造纸、矿山、食品、化工等行业中，对原料中混杂的各种金属物质进行检测，它是利用金属进入传感器电磁场时所产生的感应信号，经过信号放大处理电路来驱动执行机构动作，从而达到检测出有害金属。

主要特点：

高灵敏度设计可检测超大金属；声光报警。

检测范围：铁、铝、不锈钢、合金等金属。
控制输出：继电器接点一对常开，一对常闭。
定时功能：继电器吸合后延时释放，延时时间1-10秒。

安装注意事项：

1、皮带输送机机架的振幅小于0.5mm时，可直接安装在皮带机架即可，如果振幅超过0.5mm时，应另配固定支架安装。

2、本机的输入电压为交流电220V±10V，如果电源电压超过此值应配稳压电源。如果以上两项超过规定值时，金属探测仪可能出现误动作而影响设备的正常工作。

使用现场及安装示意图：

undefined 安装示意图1
主要技术参数：

型号\参数\项目	适应带宽 mm	功率 ≤w	适应带速 ≤m/s	输入电压～V	灵敏度≥ mm	重量 kg	外形尺寸mm
型号\参数\项目	适应带宽 mm	功率 ≤w	适应带速 ≤m/s	输入电压～V	灵敏度≥ mm	重量 kg	A	B	C	D	E	L	L1
GJT-5F	500	40	0.8～2.5	220±10% 50HZ	φ20 铁铝球	105	820	690	250	410	250	740	300
GJT-6F	650	40				125	1000	840	250	410	250	890	300
GJT-8F	800	50				160	1200	1010	250	410	250	1090	300
GJT-10F	1000	50				190	1400	1240	250	410	250	1320	300
GJT-12F	1200	50				255	1630	1470	250	430	300	1550	370
GJT-14F	1400	60				290	1830	1680	250	430	300	1740	370
GJT-16F	1600	60				350	2050	1890	250	430	300	1950	370
GJT-18F	1800	65				430	2280	2120	250	430	300	2180	370
GJT-20F	2000	70				480	2500	2340	250	430	300	2400	370

GJT-B系列金属探测仪设备主要技术参数：

型号\参数\项目	适应带宽 mm	功率 ≤w	适应带速 ≤m/s	输入电压～V	灵敏度≥ mm	重量 kg	外形尺寸mm
型号\参数\项目	适应带宽 mm	功率 ≤w	适应带速 ≤m/s	输入电压～V	灵敏度≥ mm	重量 kg	A	B	C	D	E	L	L1
GJT-5B	500	40	0.8～2.5	220±10% 50HZ	φ20 铁铝球	105	820	690	250	410	250	740	300
GJT-6B	650	40				125	1000	840	250	410	250	890	300
GJT-8B	800	50				160	1200	1010	250	410	250	1090	300
GJT-10B	1000	50				190	1400	1240	250	410	250	1320	300
GJT-12B	1200	50				255	1630	1470	250	430	300	1550	370
GJT-14B	1400	60				290	1830	1680	250	430	300	1740	370
GJT-16B	1600	60				350	2050	1890	250	430	300	1950	370
GJT-18B	1800	65				430	2280	2120	250	430	300	2180	370
GJT-20B	2000	70				480	2500	2340	250	430	300	2400	370

GJT-B系列金属探测仪是目前国内金属探测领域的最新产品。在电路设计中采用了最新金属检测技术-数字移相及相关监测技术，性能稳定，检测灵敏度高、抗干扰能力强。主要用于火力发电、水泥、造纸、矿山、林业、环保、建材、食品加工、粮食等行业的皮带输送机中，它利用金属进入传感受器电磁场时所产生的变化信号，通过电子技术对其进行处理并驱动执行机构（电磁铁、电机开关）动作，从而排除有害金属。
特点：灵敏度调试定量化；高灵敏设计可检测超大金属及声光报警。
检测范围：铁、铝、不锈钢、合金等金属。
定时功能：继电器吸合后延时释放，时间1-10秒。
控制输出：继电器接点一对常开，一对常闭。
安装方式：传感器安装，皮带机架振幅应小于0.5mm，超过0.5mm时，传感器支架应单独安装。
注：电源电压不稳时应配稳压电源。

金属探测仪主要包括数控箱和传感器两大部分，采用最先进的数字化处理技术，传感器主要安装在除铁器和破碎机之间，能准确探测出混杂在物料中的各种金属杂物如：铁、钢、锰钢、不锈钢、铜、铝等。解决了长期困扰铁矿、石矿等矿山企业用除铁器无法排出的大块铁、钢、锰钢等对后端设备造成严重破坏的金属这一问题。该项目研制成功彻底解决了铁磁性矿无法用除铁器排除的问题，在金属探测设备领域填补了国内空白。因圆锥破碎机，它价格昂贵，是石料生产线的核心设备，正常的石料通过传送带进入该机后，石料即被粉碎。当出现“意外情况”时，例如：有较大的金属物（比如：三角铁、推土机脱落的牙齿、挖掘机脱落的铲齿、废旧斧锤等物）进入“圆锥机”后，后果很严重：（1）“圆锥机”被卡死。（2）或更换曲轴（3）转动齿轮被打坏，齿轮更换麻烦，同时维修成本也较高，主要耽误时间、影响生产。(如铲齿进入圆锥破需一点一点的气割)

输送胶带接头最好为胶粘，胶带上不能有铁钉，对于胶带接头为金属连接，且一时又不能改为胶粘的现场，可加装我公司专门研制的“胶带金属接头自动识别功能系统”（金属探头）来解决。

GJT-1F型金属探测仪是专门为磁性物料带式输送系统中检测金属而研制开发的机型，（如黑色、有色金属矿山、炼铁厂、烧结厂等）。可抑制物料品位70%以下的磁性矿石所产生的“物料效应”。

GJT-2F型金属探测仪主要用于火力发电、水泥、造纸、非磁性矿山业、环保、建材、食品加工、粮食等行业的皮带输送系统中。

对传感器规格和检测灵敏感有特殊要求的用户、我公司可另行设计加工和制造。我们将以一流的产品质量和完善的售后服务，为您提供国内最先进的金属检测设备。
