河南永兴锅炉集团：供应2吨冷凝式燃油气蒸汽锅卧式高效优质系列

一、概述

 为了适应市场变化的需要，永兴锅炉研发部根据锅壳式锅炉的结构特点，设计了高效节能、安全可靠、品质卓越的冷凝卧式锅壳系列蒸汽锅炉；该系列锅炉外型美观新颖、紧凑合理、燃烧稳定、性能良好、热效率高、占地面积小、全自动控制，在国内燃油、燃气锅炉行业中处于领先地位。

 本系列冷凝蒸汽锅炉按环保型清洁燃料——燃油、燃气进行设计，符合TSG G0001-2012《锅炉安全技术监察规程》 、NB/T47034-2013《工业锅炉技术条件》 、TSG0002-2010《锅炉节能技术监督管理规程》等各项专业制造标准。

 二 、锅炉型号

 按JB/T1626-2002《工业锅炉产品型号编制方法》执行。

 三 、锅炉设计说明

 设计燃料

 轻油低位发热量：42.92MJ/Kg

 天然气低位发热量：35.6MJ/Nm3

 锅炉系统

 WNS-Y、Q型全自动燃油燃气冷凝卧式湿背式顺流燃烧蒸汽锅炉可向着大型化、组装化、自动化的方向发展。我们很好地解决了锅炉的强化传热、散热损失、适应负荷变化、密封及结构合理胀缩等方面的问题。燃料在炉胆内微正压燃烧，高温烟气沿波形炉胆进行辐射换热，向后至炉胆尾部折转180°进入第二回程烟管向前回流至前烟箱向上折转90°进入二级冷凝器进行对流换热，然后由二级冷凝器再进入一级冷凝器，在其中对流换热，最后经烟囱排入大气。本系列锅炉结构紧凑合理，占地面积小，运行周期长，安装维修、运行操作方便。配有意大利知名品牌“利雅路”燃烧器与锅炉充分配套，全自动程序控制和联锁保护，自动化程度高，可使锅炉在最佳状况下运行，热效率高，满足用户要求。

 锅炉结构特点

 1）冷凝器双级布置，烟气余热梯级利用，内部采用无切削挤压螺旋翅片管，强化传热，排烟温度更低，热效率更高。

 2）锅炉本体、二级冷凝器、一级冷凝器有机的结合为一体，安装简便易行，占地面积小。

 3）根据炉膛辐射换热量和温度的四次方成正比的原理，我们优化了受热面的设计，波形炉胆总吸热量比例较大，具有良好的胀缩性。

 4）轴对称向下偏置，湿背式顺流燃烧二回程结构，高温烟气全部聚集在前烟箱，后部烟温很低，直接用保温层保温，降低了维护费用；整体式前烟箱双开门设置，烟箱门双层密封，结构简单，便于开启、运行、操作和维护。

 5）本锅炉采用硅酸铝、离心玻璃棉作为保温材料，其保温性能好、重量轻、运输安装方便。

 6）锅炉上部设有人孔装置，下部设有清洗装置，便于维护和保养。

 7）本系列锅炉的制造按GB/T16508.4-2013《锅壳锅炉 第4部分：制造、检验与验收》的要求执行，完全符号国家标准。

 配套辅机参数

 1）燃烧器

 根据烟风阻力计算，在满负荷时阻力为1395Pa（天然气阻力为1550Pa），特选以下燃油燃气燃烧器，从燃烧器的“负荷图”性能曲线中得出背压数值（如下表），据此可知，该燃烧器能确保锅炉安全、有效地运行。

 2）给水泵

 依据本炉型的蒸发量、额定工作压力，选配的“南方泵”，是目前工业发达国家普遍用于工业锅炉给水的优质产品，具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长的特点。

 锅炉主要附件

 锅炉主机、烟囱烟道、给水泵、水处理、控制柜、燃烧机、仪表阀门、水位计、报警器、传感器

 电器控制

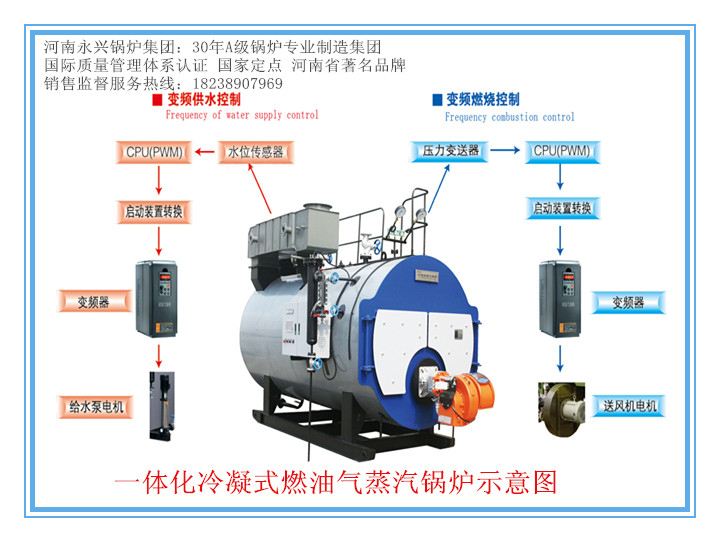

 WNS-Y、Q炉采用PLC自动控制系统。该控制系统以PLC作为控制和数据采集核心，输入压力控制器的超压保护信号，水位传感器的水位控制检测信号、极低水位检测电极信号、超高水位检测电极信号，给水泵的电机保护检测信号，压力变送器控制燃烧器的各个信号及超压保护信号，使之具有丰富的人工智能，最大限度的保证了锅炉的安全可靠运行
