自进式锚杆

自进式锚杆由合金钻头、锚杆体、连接套、垫板、螺母组成，合金钻头：由优质合金经精密工艺制作而成，具有很强的硬度和韧性，穿透力可使锚杆钻入多类围岩....

·

·

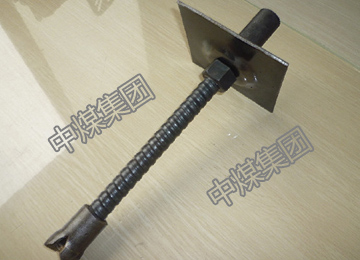

自进式锚杆组成

合金钻头：由优质合金经精密工艺制作而成，具有很强的硬度和韧性，穿透力可使锚杆钻入多类围岩

锚杆体：总成中最重要的构件，在钻进和锚固中起主要作用。

连接套：在锚杆需加长时起连接作用。

垫板：能承受更大的围岩应力。

螺母：能将围岩应力集中到垫板上。

自进式锚杆施工工艺

1、将合金钻头与锚杆一端连接，自进式锚杆另一端连接上钎套、钎尾后再与台车或手持式钻机连接好。自进式锚杆按设计的深度开始钻进，钻进时须加注冷却水。（锚杆如需加长，自进式锚杆可用连接套进行连接，然后钻进）

2、卸下钻机，将止浆塞套进杆体，并将其塞入孔内，准备注浆。特殊情况入注浆压力过大或围岩太破碎，可用锚固剂封孔。 3、将快速注浆接头与锚杆尾端连接，注浆接头另一端与注浆机连接。

4、开动注浆机注浆，待注浆饱满且压力达到设计值时关机。注浆压力根据设计参数和注浆机性能确定，灰沙比参考值1：0~1：1，水灰比参考值0.45~0.5：1.

5、安装垫板和螺母，并旋紧螺母

主要技术性能参数：

型号 ZJS25 ZJS27 ZJS28 ZJS32 ZJS38 ZJS51

外径（mm） ￠25 ￠27 ￠28 ￠32 ￠38 ￠51

抗拉强度（MPa） ≥650 ≥650 ≥650 ≥650 ≥650 ≥650

齿高（mm） 1.5±0.1 螺距（mm） 12.7±0.1

螺纹方向 左旋

标准长度（m） 2.0 3.0 3.5 4.0 4.5 5 6（可根据需要定制）

长度误差 ±1% 最大钻进深度 12米以上

产品详情：

自进式锚杆组成

合金钻头：由优质合金经精密工艺制作而成，具有很强的硬度和韧性，穿透力可使锚杆钻入多类围岩

锚杆体：总成中最重要的构件，在钻进和锚固中起主要作用。

连接套：在锚杆需加长时起连接作用。

垫板：能承受更大的围岩应力。

螺母：能将围岩应力集中到垫板上。

自进式锚杆施工工艺

1、将合金钻头与锚杆一端连接，自进式锚杆另一端连接上钎套、钎尾后再与台车或手持式钻机连接好。自进式锚杆按设计的深度开始钻进，钻进时须加注冷却水。（锚杆如需加长，自进式锚杆可用连接套进行连接，然后钻进）

2、卸下钻机，将止浆塞套进杆体，并将其塞入孔内，准备注浆。特殊情况入注浆压力过大或围岩太破碎，可用锚固剂封孔。 3、将快速注浆接头与锚杆尾端连接，注浆接头另一端与注浆机连接。

4、开动注浆机注浆，待注浆饱满且压力达到设计值时关机。注浆压力根据设计参数和注浆机性能确定，灰沙比参考值1：0~1：1，水灰比参考值0.45~0.5：1.

5、安装垫板和螺母，并旋紧螺母

主要技术性能参数：

型号 ZJS25 ZJS27 ZJS28 ZJS32 ZJS38 ZJS51

外径（mm） ￠25 ￠27 ￠28 ￠32 ￠38 ￠51

抗拉强度（MPa） ≥650 ≥650 ≥650 ≥650 ≥650 ≥650

齿高（mm） 1.5±0.1 螺距（mm） 12.7±0.1

螺纹方向 左旋

标准长度（m） 2.0 3.0 3.5 4.0 4.5 5 6（可根据需要定制）

长度误差 ±1% 最大钻进深度 12米以上
