石英光纖輸出點光源ＵＶ機
【産品名稱】  石英光纖輸出點光源ＵＶ機
【産品型号】  200  【産品品牌】  CRCBOND
【詳情介紹】
點光源ＵＶ機


一、UV固化原理、UV燈、本機特點及技術參數
（一）  UV固化原理：在特殊配方的樹脂中加入光引發劑（或光敏劑），經過吸收紫外線（UV）光固化設備中的高強度紫外光後，產生活性自由基或離子基，從而引發聚合、交聯和接枝反應，使樹脂(UV塗料、油墨、粘合劑等)在數秒內（不等）由液態轉化為固態。
（二）  UV固化燈：  目前，工業上使用的UV設備所使用的光源，主要是氣體放電燈（汞燈）。依據燈內腔氣體的壓強的大小分為低壓、中壓、高壓、超高壓，工業的生產固化通常使用高壓汞燈（熱態時，腔內壓力在0.1-0.5/MPa）。
圖示（UV光譜）









高壓汞燈可以產生輻射強烈的310nm  、365nm、410nm  等波長的特征紫外光(UV)、可見光及紅外光（IR）其中365nm為主峰的波長是世界各國常用的、用於固化幹燥的波段（以下稱謂的＂UV燈＂即指365nm的高壓汞燈）。
（三）  技術參數
電源
POWER  SUPLLY
  單  相    三    線            220    V~          50    Hz

總功率
OVERALL  POWER
  230W
  總重量
GROSS  WEIGHT
  10KG

外型尺寸
DIMENSION
  230Wx300Hx360D
  燈管平均壽命
LAMP  LIFE
  1000H

采用光源
LAMP
  高壓汞燈(200Wx1支）
  最大光照強度
LAMP  POWER
  四束φ3.5*1m:250mw/cm2
四束φ3.5*1.5m:200mw/cm2

冷卻方式
COOLING-METHOD
  風    冷
  UV波長
  UV  WAVELENGTH
  主波峰365nm


(四)本機特點:
通過石英光纖的導輸，使UV光集聚於一“點（SPOT）”，小面積地對工件進行UV光輻射，極大地提高了UV光照強度，且操作自由。  精巧、靈活的SPOT  UV固化設備是手工操作的理想工具之一。

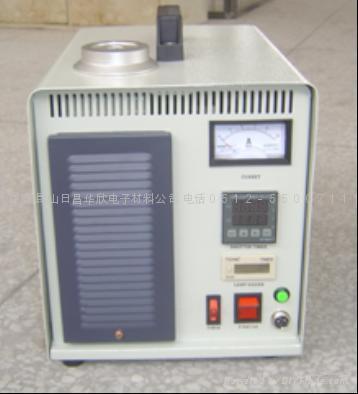

二、面闆操作說明（如圖所示）






1．計時器：通過調整計時器上的撥碼開關，設定光纖輸出的定時時間。
2．累時器：記錄UV燈的點亮時間，為UV燈的周期性更換提供參考時間信息。
3.  計時器控制開關：此開關接通時，踩下腳踏開關後，計時器開始工作，UV光的輸出時間為時間繼電器上所設定的時間，而當此開關切斷時，光纖的輸出時間由腳踏關來控制。
4.  啟動開關：開關接通，機器進入工作預備狀態，燈點亮五分鐘後方可正常使用。
5.  腳踏開關接口：由此處將腳踏開關與機器相連接,並鎖緊。
6．光纖接口：將光纖較粗的一端從此插口插入到底部適當位置。
7.  燈管啟動按鈕:啟動開關接通後,按下此鈕接通燈管電源,以避免沖擊電流損害設備,關機時不必按此鈕,直接關閉啟動開關即可。
8.  UV燈箱的使用角度在一定範圍內可以自由調節並加以定位。

三、操作步驟
1.  將220V50HZ電源引入光纖機，電源插口在機體的後方。
2.  將光纖插入光纖接口，要插到位。

3.  將START  UP開關接通（向上按下去即定位為’o’狀態）此時機體後面的一個風機開始運轉，稍後按下燈管啟動按鈕接通燈管電源,  UV燈即會點亮，但此時UV光會很弱，要再經過約五分鐘預熱，UV光輸出強度穩定後方可進行正常使用。燈管啟動按鈕為避免沖擊電流損害設備而設置,關機時不必按此鈕,直接關閉啟動開關即可。
4.  根據工作的需要，如需延時器控制光纖輸出時，就可以將TIMER開關接通（向上按下去,即定位在“o”狀態），並設定UV光輸出延續的時間，此時隻需將腳踏開關踩一下，就會有UV光從光纖中輸出，達到設定的時間後，機器會自動切斷UV光輸出。如果不需要延時器控制UV光的輸出，就可以將TIMER開關關閉（向下按下去,即定位在“I”狀態），此時的光纖輸出時間由人工通過踩住腳踏開關的時間長短來控制。
5.  機器使用完畢務必關掉START  UP開關。


六、紫外燈的更換及光導纖維的安裝


1.  紫外燈的更換:
a.  先將點光源設備主機帶手柄的’n’形外殼打開。
b.  再從主機的底部,打開一活動閥門,即可看見固定UV燈的金屬架,松開金屬架中心位置的鎖固螺母。
c.  從主機上將原UV燈泡取下,注意不要移動反射器。
d.  將新的UV燈按原安裝方式定位在
