立式容积式热交换器

    立式容积式热交换器在保持传统产品贮水量大、供水安全稳定的特点的同时，有效的改善了传统设备占地面积大、换热效果差、换热系统复杂等问题。具有结构独特、性能优越、传热效率高、换热效果好、节约资源、维修方便等特点。由于该型换热器的传热盘管在壳体内水流冲动时可上下浮动、自由冲撞、高频振动，可使被加热水发生扰动，增强了传热效果，同时也可使水垢不易粘附在盘管外壁上。

    立式容积式热交换器主要由罐体、换热管束、冷热水进出口、热媒(高压蒸汽或高温水)进出口、压 力表、温度计、温度调节阀、压力调节调、电控箱、安全阀等组成。

    立式容积式热交换器的罐体内贮有较少的水量(又称有限量贮水)，热媒进人浮动盘管管束内与从罐体底部进人的被加热的冷水进行热交换，被热媒加热后的水从罐体顶部流出以满足用户的要求。

    虽贮水量较少但却能迅速补充热量，通过温度调节阀等控制，一般在热媒流量较为稳定时也会达到较好的效果，由于热媒和被加热的冷水的流动采用了加强传热的措施，同时因盘管管束是在水中处于浮动状态，使被加热的水在罐体内产生扰动，这种扰动强化了传热效果，使盘管传热效率提高。尤其盘管采用传热系数大的紫铜材料制成，更加强了换热能力。

  浮动盘管还会随水流的流动而上下浮动，在盘管浮动过程中，盘管管壁之间相互摩擦，使盘管外壁的水垢自行脱落。

   立式容积式换热器是利用冷、热流体交替流经蓄热室中的蓄热体(填料)表面，从而进行热量交换的换热器，间壁容积式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器。立式容积式换热器按照换热管的不同可分为混合浮动盘管容积式换热器、涡流热膜容积式换热器和螺纹管容积式换热器。

立式容积式热交换器的工作原理：

  容积式换热器属于间壁式换热器，它利用一种固体壁面将进行热交流的两种流隔开，使它们通过壁面进行传热，进而实现两流体进行换热的工艺目的。

立式容积式热交换器的性能特点：

1、节能型容积式热交换器，它充分利用蒸汽能源，高效、节能是一种新型热水器。普通热交换器一般需要配置水水热交换器来降低蒸汽凝结水温度以便回用。而节能型热交换器凝结出水温度在75℃左右，可直接回锅炉房重复使用。这样减少了设备投资，节约热交换器机房面积，从而降低基建造价：因此节能型容积式热交换器深受广大设计用户单位欢迎。

2、传热系数高本设备的内传热管为紫铜管，由于其流速高(1.0 -2.5 m /S)，运行阻力小(0.03～0.06MPa)，换热管内形成较强的湍流，使管壁产生振动，大大提高了管内外放热系数，在管长不变的情况下，增大了换热面积，提高了传热能力。

3、不易结垢由于换热管特殊的结构形式，管内外形成湍流流体，对换热管壁有较强的冲刷作用，同时换热管本身有热补偿能力，通过热胀冷缩，水垢很难粘在换热管内外壁上，因此不易结垢。

4、启动快由于本产品的特殊结构，使产生的热水迅速到达罐顶部的热水出口处，无须将大部分冷水加热即可向外供应热水。

5、无冷水区，容积利用率高本产品始终加热罐底部的冷水，在用水量低于额定供水能力时，逐步将罐内冷水全部加热，此时无冷水区，以维持热水的最大贮备量。当用水量大于额定供水能力时，罐内贮存的热水和即时加热的热水同时向外供应以度过用水高峰。当因事故或其它原因停供热媒时，能最大限度地供应所贮存的热水。

6、节能本产品在蒸汽为热媒时，使蒸汽的焓全部溶于水中。从而减少了蒸汽直接进热水系统产生中热能的损失，加快了热传导的速度，提高了热效率，在短时间内将水加热到所需要的温度。为了使出水温度稳定、均衡、安全可采用全自动温度控制，以达到节水、节电及节约蒸汽的目的。凝结水温度低于80℃，能量利用率高，节能显著， 热效率高达95%以上。

7.节能型容积式热交换器有立式、卧式两种类型。

8.本热交换器适用于一般工业及民用建筑的热水供应系统。热媒为蒸汽，加热排管工作压力为＜0.6MPa,壳体工作压力为0～1.6MPa，出口热水温度为65℃。

9.节能型容积式热交换器，壳体材料有三种：碳素钢内衬铜或不锈钢、全不锈钢0Gr18Ni9Ti（SUS304或SUS316L）,传热管为U型管，材料为Ф19*1.0紫铜管T2

10.卧式节能型式为钢制鞍式支座。立式为支承式支座。

11.热交换器必须设置安全装置，下列三种安全装置可选择其中一种装设于交换器上： (1)在交换器顶装安全阀，安全阀压力须与热交换器的最高工作压力相适应(向安全阀生产厂订货时需加以申明)。安全阀的安装与使用应符合劳动人事部《压力容器安全技术监督规程》的规定。 (2)在交换器顶部装设接通大气的引出管(在有条件的场合)。 (3)设膨胀水箱，与水加热器相连，以放出膨胀水量。

12.若水中含有硬度、盐类，使用热交换器时，器壁和管壁会形成水垢，导致换热率降低，能耗增加，因而影响使用，故应采用一定的软化措施。

13.钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水水质良好。钢壳内衬铜的厚度一般为1.2mm。钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。此阀除非定期检修是绝对不能取消的。部分真空的形成原因可能是排水不当，低水位时从热交换器抽水过度，或者排气系统不良。水锤或突然的压力降也是造成负压的原因。规格范围:1.5～15m3 工作压力:0.6～1.6Mpa 性能特点:冷水区小,贮热量大,供水安全稳定，容积利用率90%以上。小管径管束,增设导流、阻流装置，高效节能。适用范围：适用于机房空装空间充足，且热媒供应有限且贮热量较大的热水供应系统

立式容积式热交换器的主要技术特征：

1.换热量大，热媒温降大，被加热水温升高。

2.节能，当以蒸汽为热媒时，能回收约占整个换热量的15%的凝结水热量。

3.贮水量大，水在压头损失低，供水安全稳定，方便清垢。

山东普利龙压力容器有限公司成立于一九九二，是一家专注于压力容器研发、设计、制造、销售与一体的企业，我公司制造的立式容积式热交换器具有体积小、占地占空间小、易于安装和运输、换热量大、水加热温升快、不易结垢减少维修量、自动化程度高等优点。

以上立式容积式热交换器的信息由普利龙换热设备推广中心整理提供，更多详情欢迎通过一下方式联系我们：

【联系我们】

山东普利龙压力容器有限公司

联系电话：0531-82518562

手机：15865252918

网址：http://www.huanreqi365.com/index.html

地址：济南市天桥区化工产业园德兴路573号

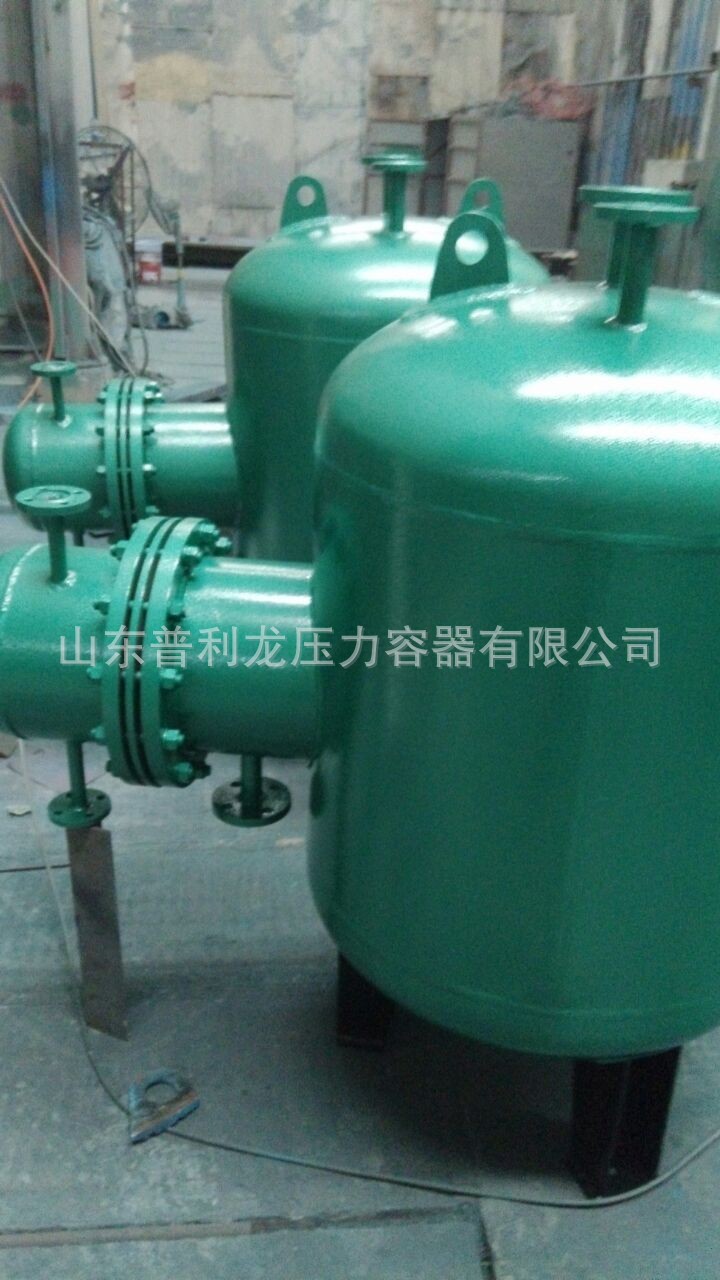

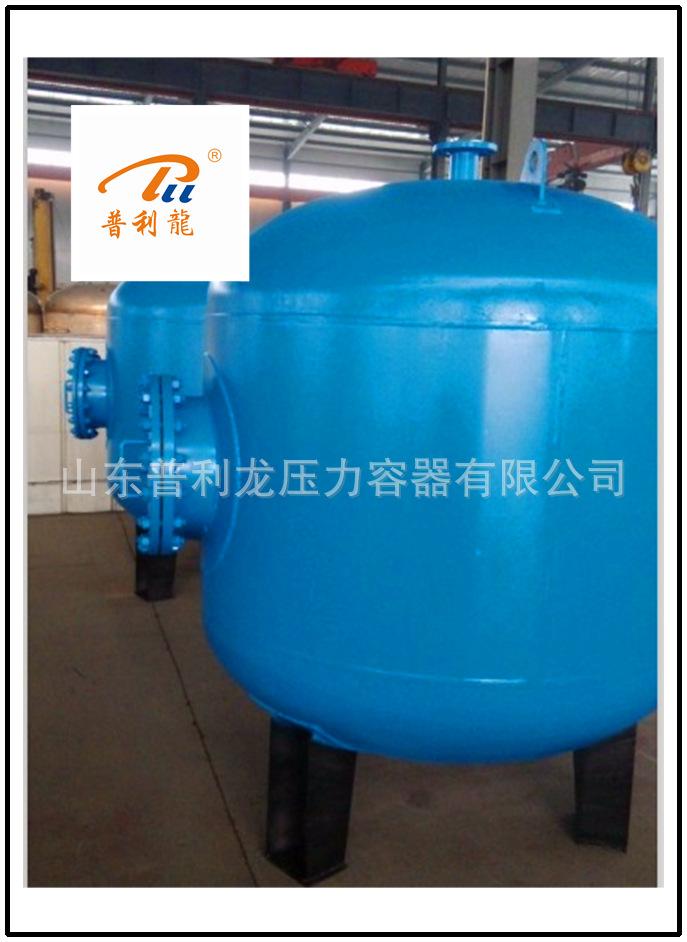

 立式容积式热交换器产品展示
