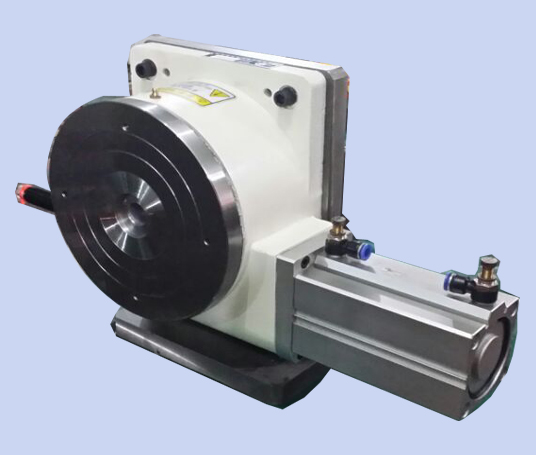

立式分度盘，立卧两用气动等分盘

2015最新款DT系列特性：

1，结构优化 2，中心主轴增大，3，缓冲加大，4，盘身重量增重 5，平面精度提高 6，无缝式接触

2015最新款DT系列

*采用高刚性的一体结构及机械夹紧机构，适合配备于自动生产线的专用机型

*内设密封橡胶圈，可防止切削液进入机罩内

*采用压入式结构，配备三点式缓冲装置，大幅提升了承载力，耐久性优异

*防水效果优异

*维修方便

新型气动分度盘采用倒扣压入式制作  内部中心旋转部分全部做成一整体部件，减少过渡面，转盘与内部接触的过渡面全部轴承过渡无缝接触。在老款机型上的一些薄弱的环节都已经从根本上面解决。保修一年，质量三包。订货是3-7天交货，部分有一现货，现公司大量生产做库存。

更多详情欢迎来电131 6809 3960  刘小姐或加QQ联系：4905 96237

旋转分度台特性

1.机械式传动结构

2.调整调试易操作

3.顺畅运动顺序平稳台面无起浮

4.控制运动运行顺时针，逆时针（选项）

5.集成功能三点式过载保护，无冲过现象，传感器功能，气压缓冲调节，速度调节，自动拉力环

6.精度保证，整机采用进口IKO,NSK,NIN等表面精度高压推力轴承

7.等份：3，4，6，8，10，12，16，24等，特殊等份另定

过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格200-300具有过载保护特性。

若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度板转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。

典型应用场合

1极小空间内的抓取应用

2用于传输气源和真空至旋转台 带1或2个独立导气管

3用于在旋转分度台的中心安装 抓取设备或其它设备

加强型气动分度盘相对于普通型气动分度盘的提升

1. 采用了机械式传动结构：压铸压结构，主轴和盘底部机一体式结构，即主轴和盘面是一起旋转的，内置固定减速环，带中心轴孔是12MM，运行更加平稳，无冲击力，不会冲过头，无移位等现象。

2.  中心主轴增大，缓冲加大，盘身重量增重 （稳定性强）

   市面上的分度盘中心主轴是不转动的，我们普通型的也是一样，盘面围绕中心主轴在旋转，适合于粗加工，加大了盘之后，会出现抖动，速度快了，加载东西大了，会冲过头。我们加强型的盘，中心主轴跟着盘面一起旋转，以上现象是不会出现的。

3.增加平面三点式缓冲：集成功能三点式过载保护，平面经过气氮处理，表面精度内外圆磨加工，保证精度，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环，运行过程中不会拌动。

4.材料的选型：整机采用高质量日本NSK,内心轴承，平面采用日本IKO推力轴承，键零件都是选用正牌的油钢，铬钢，弹簧钢等，并且都是经过严格的热处理，车，铣，磨加工。特别的线割方面，我们采用的是高精度的慢走丝处理的，以承受更多压力，不变形，螺牙也不易损坏，气缸比原来增加了一倍，主轴也比原来增加了一倍。

5.自带防水功能：自带密封圈，防止长时间工作时油及水渗入分度盘内部，引起内部生锈及受潮，增加了分度盘的使用寿命及耐磨性。

6.结构性不同 （可卧立两用）：

市面上的产品和我们普通型的产品一样，属于悬浮式结构，只能是立着用或是卧着用，不能立卧两用，我们增强型系列的产品是整机一体式的，既可以立着用又可以平躺着用（即立卧两用），倾斜角度用都没问题，普通型的是达不到这个要求的。

应用范围：气动分度盘可与攻牙机、攻丝机、钻床、铆钉机、超声波焊接机、烫金机、丝印机、移印机、激光焊接机、激光打标机、打标机、油压机、液压机、铆接机、装配机、组装机、贴标机、气动压力机、冲床、旋铆机、旋压机或其它工作机配合，形成自动生产.

HSD-140DT规格尺寸图：
