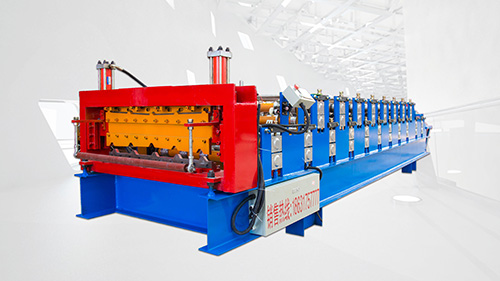

双层压瓦机/双层压型设备/彩钢瓦设备840/900
1.
材质
镀锌彩板
2.
宽度
1000mm
3.
厚度
0.2-0.8mm
三.成型主机质量要求
1.
颜色搭配
绿色垂纹
也可根据客户要求定制。
2.
外形尺寸（约）
6300mmx1300mmx1200mm
。
3.
主机重量（约）
3.7T
4.
成型排数
840：11排 900:9排
5.
成型辊轮
45#钢精加工，表面镀硬铬后抛光处理
6
成型辊轴
直径70mm，45#钢精加工
7
两侧墙板
16mm
8
机架规格
300H钢
9
电机功率
液压传动3.7KW
、四．转动/剪切/控制柜质量要求
1
传动方式
液压马达驱动
液压马达驱动更加稳定
2
成型速度
18-25m/min
3
剪切方式
液压成型后切断
4
切刀材质
Cr12 热处理
加厚型，高耐磨刀板
4
电控系统
含PLC，触摸屏，编码计数器
PLC品牌台达
六、设备配置
1、装料架 一台
1、导向装置 一套
2、成型主机 一套
3、液压切断装置 一套
4、PLC控制系统 一套
5，专用工具及易损件 一套
6.液压驱动系统 一套
三、工艺流程设备组成
由装料架、成型主机、成型后切断装置、液压驱动系统，电气控制柜等组成
四、工艺流程
上料架---导向---主机（液压驱动系统）---后切断
五、设备描述
一）张紧式上料架（开卷架）
1、功能配置 人工将料卷放到开卷架，扳动扳手自动松开张紧
2、技术参数
最大承载能力 3.7 T
适用料卷内径 φ508mm
适用料卷宽度 1000mm
二） 主机系统
1、辊压成型系统
＊ 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。
a）机架分节制造后联接而成，整体为型材焊接结构。
b）Cr12精加工及热处理，表面镀硬铬后抛光处理
c）辊轮轴支撑结构形式
d）电机全部采用专用电机，机械性能极佳。
液压马达驱动，由液压马达提供动力系统，机器噪音小，稳定速度成型快。
2、成型后切断系统
a）采用滚压成型后剪切方式切断，无废料产生，切断刀材料Cr12淬火处理。
b）采用组合式框架式切断机架，有维修性好、易调节的特点。
c) 切断动力由液压站提供。
彩钢设备,C型钢设备,折弯机,压瓦机,C型钢机，广泛应用于彩钢机械、医药机械、纸箱沧州鑫鼎立冷弯机械有限公司生产的机械，部分产品已随主机销往世界各地，并承接具有高性能、经济性、安全性的液压机械产品及液压系统的设计制作和安装。
QQ: 2747129713
有咨询的可以跟我加上QQ联系
我厂多年来一直从事钢结构用屋面及墙面压型板设备的生产。同时又致力于对各种新品的研制和开发，拥有先进的生产设备和优秀的开发设计人才，产品以高效率，高精度，加工消耗低等特点居同行业领先水平。其产品从最初的普通屋面板、墙面板成型机到现在已开发制造出十几个系列的压瓦机，完全能满足钢结构建筑的需要。产品有压瓦机、C型钢机、液压C、冷弯成型机、液压驱动压瓦机、压瓦机、琉璃瓦机、角驰瓦机等系列设备。
