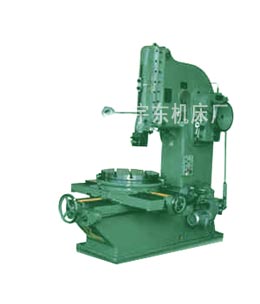

供应B5032插床
1. 机床的用途和特征
本机床用以加工各种工件的平面，型面及键槽等，亦可用于各种冲模的加工。
本机床用以成批生产的工厂，单个小批生产的工厂，及适用于修理厂，此外也适用于基本建设工地加工小零件之用。
本机床的加工精度可达三级。
2. 机床的组成
机床有床身，滑枕，工作台，进给箱，变速箱，电气，润滑等主要部件组成。
（1） 床身部分：又上床身及下床身主要零件组成，上床身前方装有滑枕，滑架。在内部装摇柄机构，其底部装有隔板，作为润滑油池，通过柱塞油泵，分油器及输油管来润滑滑枕导轨等处。在上床身的左侧装有变速箱，打开上床身后盖即可注油。下床身上方有燕尾导轨，供工作台纵向移动之用，后方内部装有电动机，在后方右侧装有送刀箱。
（2） 滑枕部分：是摇柄机构。即变摇柄齿轮的回转运动为滑枕往复运动的机构。根据工作物的高矮，滑枕可以进行315mm范围以内的调整，调整可先松开滑枕前方的螺帽，然后扭动带六方孔的伞齿轮，即可得到滑枕的垂直位移，达到要求后，仍将螺帽拧紧。
滑枕在反回行程时，插刀随刀夹头可绕其右下方的锥销回转。即让刀以保护刀具的刃口在变速箱上的大手轮，可用手回转得到话真的垂直移动。
拧动两侧帽后，在扭动螺母根据刻度可得到滑枕在0~8度范围内的任意倾斜位置，调整后必须将两侧螺帽拧紧，力能开车。
（3） 工作台部分：工作台部分的组成是由圆工作台，上滑块及下滑块等主要零件组成。
（4） 进给箱部分：在进给箱内部装有换向齿轮，在进给箱的正面有一个换向手柄可以变换进给的方向而变更进给量大小，是通过移动进给拉杆上端刻度摇臂上的位置来实现，进给拉杆下端的套内装有保险弹簧，当进给遇到有故障时则自动的停止进给。
（5） 变速箱部分：在变速箱的内部装有变速的齿轮，拨动变速箱上两个手柄可以得到四种不同的往复运动次数，扭动进给鼓轮的六方头根据刻度即可得到所需的行程长度。
（6） 电气部分：机床的电气部分有电动机，磁力启动器，转换开关，按钮照明变压器及工作灯组成。
机床的开动，停止是装在下床身前端的按钮和变速箱左侧的手柄来实现的。
（7） 润滑部分：机床润滑部分是由柱塞油泵分油器体及油管等组成。油泵装在上床身下面油池上部和离合器的偏心套的接触来实现供油，除了机动的润滑外，尚有钢珠油杯的部位需要手动润滑。
该机床由发货日期起，在一年的时间内机床因制造原因不能正常工作时，将由本厂负责修理更换零件或机床。
