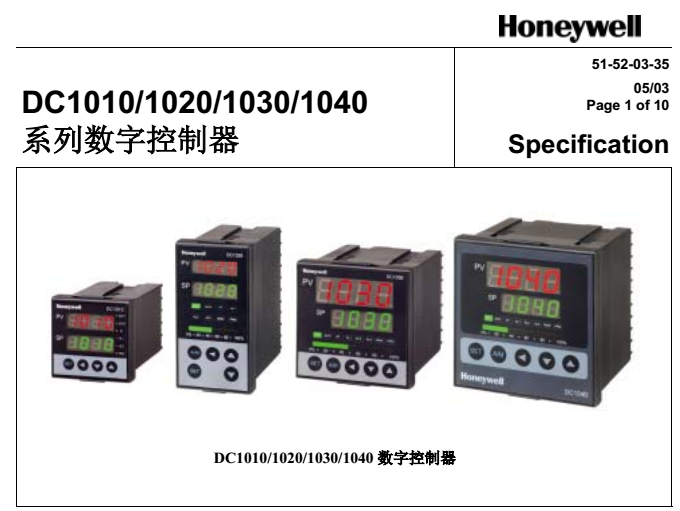

DC1010/1020/1030/1040 数字控制器

技 术 规 格

过程值输入

热电偶 ( K, J, R, S, B, E, N, T, W, PL II, U, L )

输入类型

热电阻 ( Pt100?, JPt100?, JPt50? )

线性 ( -10~10mV, 0~10mV, 0~20mV, 0~50mV, 10~50mV )

输入采样时间

500 ms

输入分辨率

14 位

显示

PV/SP 显示

4 位 , 7 段显示

数据存储

非易失性存储器 ( E2PROM )

显示精度

± 0.5%满量程

控制模式

比例带 ( P )

0~200% ( On/Off 控制时 P=0 )

积分时间 ( I )

0~3600 秒 ( PD 控制时 I=0 )

微分时间 ( D )

0~900 秒 (PI 控制时 D=0 )

循环时间

0~150 秒 ( 4~20mA   0, SSR  1, relay  10 )

死区时间

0~1000 秒 (死区时间补偿)

输出

继电器输出

接点, 单刀双掷, 3A/240VAC

电压输出

电压脉冲, 20VDC/20mA

线性输出

4~20mA, 0~5V, 0~10V, 1~5V, 2~10V

马达控制输出

伺服电动阀控制 ( 开环电路 )

其它

1? SSR, 3? SSR, 1? SCR, 3? SCR

报警

通道

3 通道 ( 可选 )

模式

17 报警类型可选

计时器

闪动报警，连续报警，计时器延时报警

辅助输出

输出信号

SP, PV, MV

输出类型

4~20mA, 0~20mA, 0~5V, 0~10V, 1~5V, 2~10V

第二路输入(RSP)

输入类型

4~20mA, 0~20mA, 0~5V, 0~10V, 1~5V, 2~10V

采样时间

250 ms

设定点程序

程序/程序段

2 个程序/每个程序 8 段

可用性

程序可以相互连接 & 重复调用, 程序/程序段结束报警

通讯

通讯方式

RS-232, RS-485

通用规范

额定供电电压 & 频率

85~265Vac, 50/60Hz

电源功耗

4VA

环境温度

-25°C~65°C

环境湿度

相对湿度 50~85% (非冷凝)

DC1010/1020/1030/1040 数字控制器

技 术 规 格

输入类型

K

0.0~200.0, 400.0, 600.0, 800.0, 1000, 1200 °C

J

0.0~200.0, 400.0, 600.0, 800.0, 1000, 1200 °C

R

0.0~1600, 1769 °C

S

0.0~1600, 1769 °C

B

0.0~1820 °C

热电偶

E

0.0~800, 1000 °C

N

0.0~1200,1300 °C

T

-199.9~400.0, 200.0 °C, 0.0~350.0 °C

W

0.0~2000, 2320 °C

PL II

0.0~1300, 1390 °C

U

-199.9~600.0, 200.0 °C, 0.0~400.0 °C

L

0.0~400.0, 800.0 °C

Pt100

-199.9~600.0, 400.0, 200.0 °C, 0.0~200.0, 400.0, 600.0 °C

热电阻

JPt100

-199.9~600.0, 400.0, 200.0 °C, 0.0~200.0, 400.0, 600.0 °C

JPt50

-199.9~600.0, 400.0, 200.0 °C , 0.0~200.0, 400.0, 600.0 °C

AN1

-10~10mV

AN2

0~10mV

线性

AN3

0~20mV

AN4

0~50mV, V

AN5

10~50mV, mA

DC1010

仪表尺寸 (mm)

宽×高×深

48.0×48.0×94.0

仪表盘开孔 (mm)

宽×高

45.5×45.5

DC1020

仪表尺寸 (mm)

宽×高×深

48.0×96.0×94.0

仪表盘开孔 (mm)

宽×高

45.5×91.0

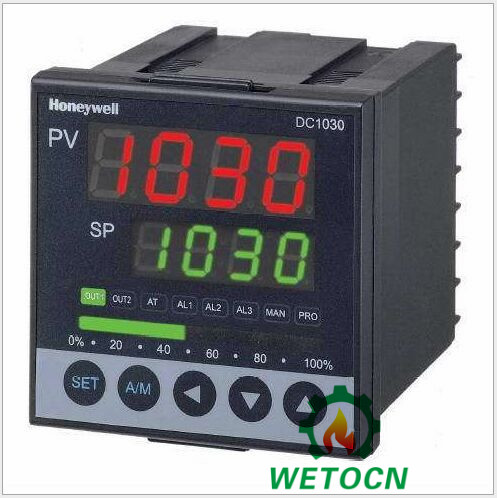

DC1030

仪表尺寸 (mm)

宽×高×深

72.0×72.0×94.0

仪表盘开孔 (mm)

宽×高

69.5×69.5

DC1040

仪表尺寸 (mm)

宽×高×深

96.0×96.0×94.0

仪表盘开孔 (mm)

宽×高

90.0×90.0
