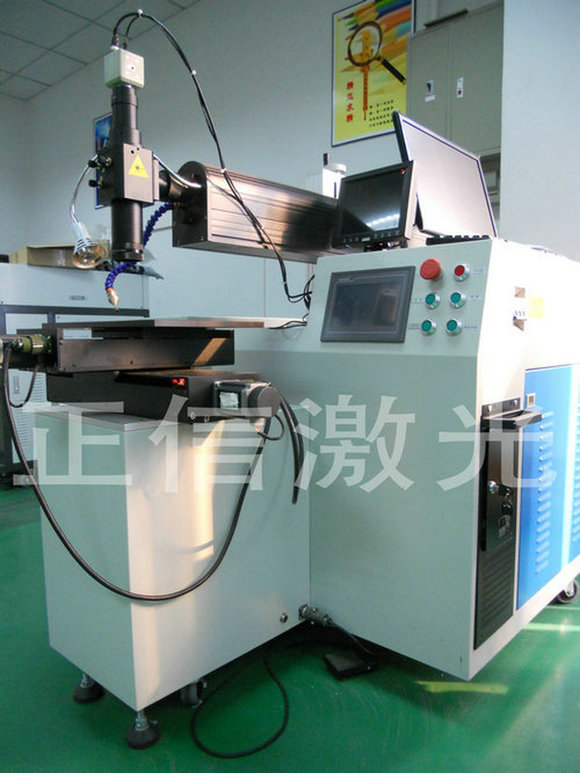

山东大功率自动化激光焊接机
脉冲YAG激光器：
作为将电能转换成激光能的装置，该机利用德国技术，采用Nd3+：YAG脉冲激光器。其主要由：泵浦灯、激光棒、聚光腔、光学谐振腔、冷却系统等组成。具体参数要求如下：
腔体结构： 椭园柱镀金腔、双灯单棒、分腔水冷
泵浦灯： ￠8×150×280 重复率脉冲氙灯
工作物质： Nd3+：YAG，晶体棒尺寸：Φ8×165mm，具有吸收紫外线装置。
全反镜： 反射率≥99.7%
输出镜： 透光率50%
激光波长： 1.064μm
额定功率： 500W
最大单脉冲能量： 0- 120J连续可调
脉冲频率： 0-100Hz, 连续可调
脉冲宽度： 0.1-20ms ，连续可调
激光能量不稳定度：≤ ±2%
最小光斑直径： 0.2mm
连续工作时间： ≥24h
噪音： ≤60dB
在有效连续工作时间内、在额定功率下激光器的各项技术参数要保持在±2%相对稳定的状态下。
2．脉冲激光电源：
激光电源采用开关电源，用单片机控制。该电源主要由主电路、触发电路、预燃电路、控制电路、保护电路组成，激光参数的调整在主机柜前面LCD屏上进行设置。
主回路包括：整流电路、充电回路、储能网络、放电电路、预燃与触发电路。
控制电路包括：电气控制电路、各种保护电路（预燃断保护、过流过压保护、缺相保护、流量联锁保护、连通保护）。
输入电源： 三相 380V±5％
电源额定功率： 14kw
脉冲工作电流： 60-600A
液晶面板操作： 可调并显示电流、脉宽、频率
波形可编和： 可编辑15段波形以满足各种使用要求
电源不稳定性： ≤±3%，能16h连续稳定工作。储能电容、IGBT模块、续流模块等关键元器件均采用进口件。
电源不稳定性：≤±3%；激光能量不稳定度：≤ ±2%。
单脉冲输出能量： 120J
激光聚焦镜焦距： f＝150mm
聚焦光斑直径： 0.1～2 mm。
采用脚踏开关和按键两种方式控制激光输出。
3．红光指示系统
红色的可见光用于指示激光加工点。红光束和激光束应保持完全重合，以满足精密加工要求。
4．设备冷却系统
激光器采蒸馏水冷却方式，用冷却后的去离子水冷却聚光腔体，温度可以在20～30℃之间任意设定。冷却系统具有超出设定水温、水流量、水压报警及保护功能。采用激光机专用3匹制冷机组冷却。
主要技术参数如下：
冷却介质： 去离子水（电导率＜5μS）
温度范围： 20～30℃，水温超过设定能自动切断主系统
控温精度： ±2℃，温度值采用数字显示
去离子水一个月更换一次；
5．CCD视觉系统，最重要的是可以辅助视教编程；便于观察加工部位，同时能获得良好的焊接表面质量。
6．工作环境要求。
三相交流电：380±5%，50 HZ±5%
环境温度： 20-30℃
相对湿度： ≤80%
油雾：不高于15mg/m?3
车间净化；设备工作环境应有抽风除尘装置以防止损坏设备中的元器件；设备周围无震源或建造隔震沟，防止震动对设备产生影响；墙面仿瓷、吊顶，地面水磨石。
