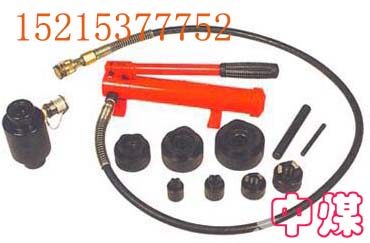

供应液压开孔器 开孔器
液压开孔器 开孔器
一、用途及性能
SYK系列液压开孔器是一种能在4mm以下的金属板上开孔的先进手动液压工具，能够起到一般冲压设备所不能达到的开孔作用。其操作简便、省力、速度快，加工面平整光洁，也不受场地、位置限制，安全可靠。液压开孔器结构轻巧、美观、易携带，可供冶金、石油、化工、电子、电器、船舶、机械等行业安装维修电线管道、指示灯、仪表开关等的开孔，更适用于已成形的仪表面板底板，开关箱分线电器盒的壁面开孔之用。
二、操作规程
1、待开孔工件在开孔前，先用手电钻打一个11.5mm的引导孔。
2、将活塞拉杆旋进活塞缸的螺孔中，然后将垫圈套进活塞拉杆再套进凹模，再将活塞拉杆伸进工件的引导孔，最后拧进凸模，使凸模的刀口和加工面紧密结合，凸模、工件、凹模三者可靠地固定。
3、按顺时针方向关住回油阀，然后反复按揿加力手柄，使活塞泵开始工作，油压上升，凹凸模之间剪切力增加，模具在工件上剪孔，直到剪通为止。
4、按逆时针方向松开回油阀，使油压全部卸载。经过上述4步操作就完成了一个完整的开孔操作程序。
5、按下凸模，清除凹模中废板，揩干净模具。
三、技术参数
型号 SYK-8SYK-15
最大开孔力 8T15T
油泵额定工作压力 65MPa
最大手动压力 0.4KN
液压用油 20号机械油
开孔范围 厚度4mm以下 厚度3mm以下
尺寸15-60mm尺寸63-114mm
重量 整机12.5kg
外形尺寸 420×245×120mm
四、开孔模具规格
A组模具 B组模具 大规格模具
编号 开孔尺寸 编号 开孔尺寸 编号 开孔尺寸
161622226363
20202727.57676
2626.234348080
3232.543438989
39394949100100
51516060114114
附注：8型只配B组模具出厂，需其它规格请另行订货。
五、注意事项
1、只能在4mm以下的普碳薄板上开孔，不能在中碳板或合金板等上面开孔。
2、请不要在无负荷情况下操作，以免压力过高引起高压油管爆裂。
