供应PF系列充液阀 液压充液阀 法兰型充液阀

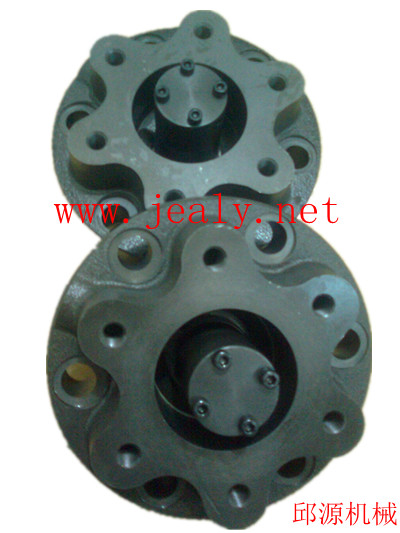

充液阀
产品特点1、充液阀一般作为液压缸和油箱间的吸排油阀使用，大型压力机的快进行程，要从油缸向油箱吸油，加压时防止从油缸流入油箱，反向时从油缸排油到油箱。
2、法兰型充液阀体积小，通过流量大且无泄漏，可直接焊接或用法兰固定。
型号说明
PF -100 -20 -F
系列号码 规格 设计代号 安装型式
PF：法兰型充液阀 80：3"
90：31/2"
100：4"
125：5"
150：6" 无：标准型
20：新型 无：不带法兰
F：带P.T#法兰
FP：带P#法兰
FT：带T#法兰
规格表
型号 管经 最大流量 ?/min 最高使用压力 MPa 开启压力 MPa 最低液控压力比 重量 KG
油缸压力：控制压力
PF-80 PF-80-20 3" 400 25 0.012 4.0：1 8
PF-90 PF-90-20 3.5" 630 25 0.012 4.0：1 11.3
PF-100 PF-100-20 4" 1000 25 0.012 4.3：1 14.5
PF-125 PF-125-20 5" 1600 25 0.012 4.3：1 23
PF-150 PF-150-20 6" 2500 25 0.013 4.3：1 37
备注：
1、最大流量是自由流动时压力损失0.03MPa时所得的值。流速约为3.5m/sec。
2、最低液控压力比为阀座部分与液控受压部分面积比所决定。
3、回程时，必须先泄压，否则可能无法开启或造成冲击。
