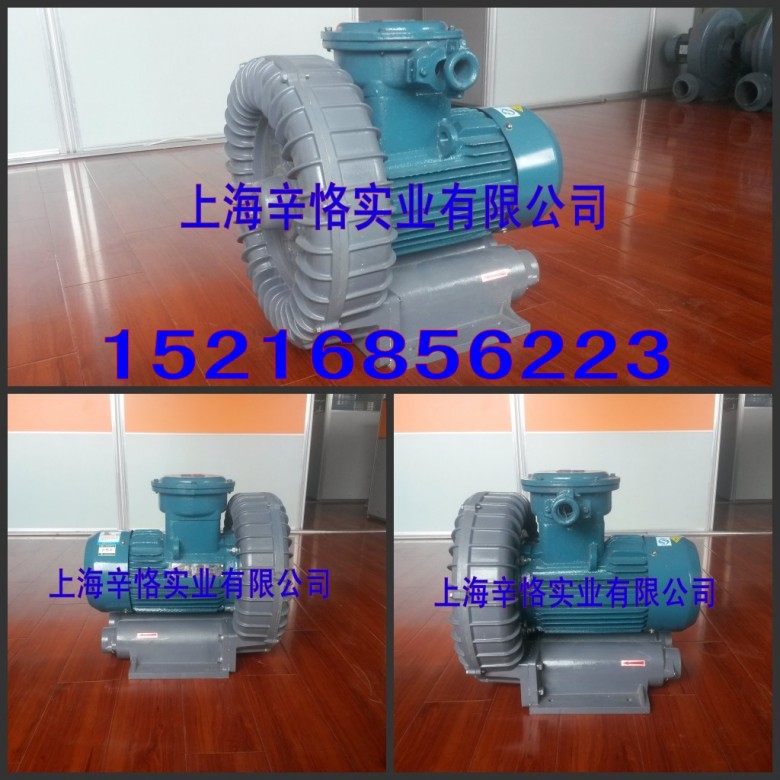

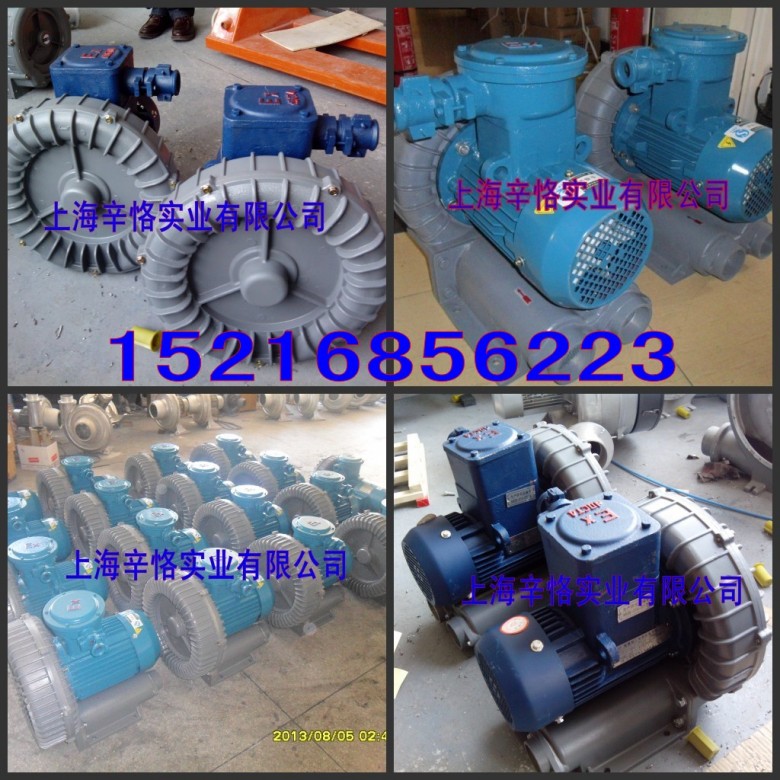

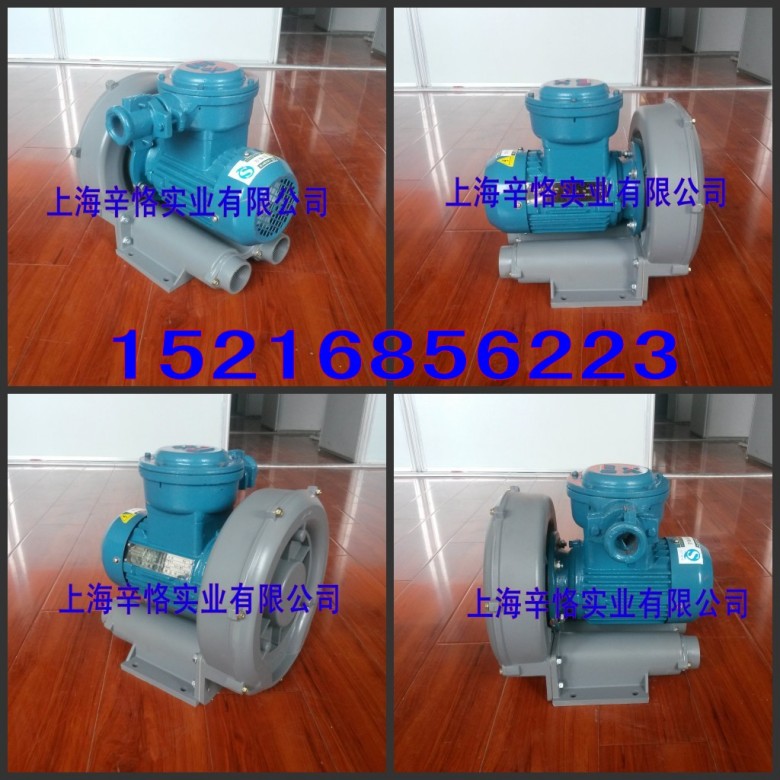

防爆漩涡气泵

防爆漩涡气泵

     防爆漩涡气泵轴承采用高速、耐高温的进口轴承，高压风机风盖采用片状散热设计，高压风机采用轴承前置设计原理，两个轴承置于风机的风叶前端和马达的后端，达到最好的动平衡配置，并且利于散热。风叶前端有散热片进行散热，而后端的轴承在风机自带的散热风扇下工作，从而保持轴承在低温工作，

       防爆漩涡气泵电机是结合我国防爆风机电机行业和市场的实际情况而设计开发的，为煤炭、石油、化工等行业提供更先进、更安全、更可靠的新一代动力设备。

      防爆漩涡气泵优点：
1、美丽的表面
2、安装方便,可以沿轴向的任何方位安装
3、低噪音
4、无震动，因此完整的动态稳定性
5、全球通用 适宜于50/60Hz/86Hz的宽压电机 。
6、低维护
7、较高的压力比
8、冷却器运行轴承
9、长寿命润滑脂
10、简单维修
11、 100％无油空气
12、性能范围宽(可以替代所有同类型风机)
13、设计可靠、重量轻
14、可连续不间断工作

 防爆漩涡气泵工作原理：
我们的风机叶轮直接安装在电机转子上，是完全地无接触压缩。由于电机轴承安装在压缩腔外，所以即便工在最大的压差下，也能确保机器的最大工作可靠性。气体由吸气口① 吸入，当它进入侧通道② 以后，旋转叶轮③ 在旋转方向上给气体一个速度，同时叶片上的离心力使气体向外加速并压力增加，随着旋转的进行，气体的动能增加，使得沿侧通道的气体压力进一步增加。随着侧通道在出口初变窄，气体被挤出叶片并通过出口消声棉④ 排泵体。

 防爆漩涡气泵的特点
1、具有吹吸双功能，一机两用，可以用吸风，也可以用吹风；
2、少油或无油运转，输出的空气是干净的；
3、相对于其他风机来说，其压力高很多，往往是普通风机的十几倍以上；
4、我们防爆鼓风机整体压铸，并且使用了防震安装脚座，那么它对安装基础的要求也是很低的，甚至可以不用固定脚座即可正常运转，非常的方便，也非常的节省安装费用和安装周期；
5、相对同类风机，其运转的噪音较低，就如全风鼓风机推出超静音型高压防爆风机：
6、免维护使用；它的损耗件仅仅是1个轴承，在质保期之内，基本上不需要维护；
7、防爆鼓风机的机械磨损非常微小，因为除了轴承之外，没其它的机械接触部分，所以，使用寿命当然也是非常的长，只要是处于正常的使用条件下，3～5年是完全没有问题的；
8、机壳有全铝铸造，加装专业防爆电机，风机的安装简易，使用方便

本系列风机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。
本系列电动风机防爆性能符合GB3836.1-2000《爆炸性气体环境用电器设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电器设备第2部分：隔爆型”d”》的规定，也符合IEC79-7，BS4683和EN50018的规定，制成隔爆型。防爆标志为Ex dI、Ex dIIAT4、Ex dIIBT4，适用于有爆炸性气体混合物存在的场所。
Ex dI适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下非采掘工作面环境
Ex dIIAT4适用于工厂用II类A级，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。
Ex dIIBT4适用于工厂用II类B级，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。
在FB-2基础系列电动风机基础上，也可制成FB-2-W户外型、FB-2-WF1户外中等防腐蚀型等气候环境条件。
结构说明
2.1 电动风机的隔爆结构具有Ex dI、Ex dIIAT4、Ex dIIBT4。
2.2 电动风机主体外壳防护等级IP55。
2.3 电动风机的冷却方式为IC411。
2.4 电动风机绝缘等级为F级，定子绕组温升裕度大、寿命长。
2.5 电动风机有一个圆柱形轴伸，借联轴器或齿轮传动。
2.6 电动风机定子绕组采用高强度漆包圆铜线，并经真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
2.7 电动风机转子采用铸铝结构，转子经动平衡校验，电动机运转平稳、振动小、噪声低。
2.8 电动风机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电动机损耗低、效率高。
2.9 电动风机轴承选用电动机专用低振动、低噪声轴承、机座号160及以下采用双面密封轴承，在轴伸端装有波形弹簧垫圈，以适度压力靠轴承、有效抑制电动机运转时产生的振动和噪声，机座号180号及以上采用内、外盖结构，并在轴承部位采用挡圈轴向固定，有效地防止电动机转子的轴向窜动。
为使用电动机安全可靠运行，机座号180及以上电动机轴承结构设置有注油装置，机座号250及以上电动机，预留轴承温度监测传感元件位置。
2.10电动机风扇、风罩：机座号280号及以下电动机采用防静电塑料风扇，其转动惯量小、损耗低，机座号315及以上采用铸铝或钢板焊接风扇，重量轻、强度高，全系列风扇与轴采用关键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，使风路通畅。
