供应水封逆止阀

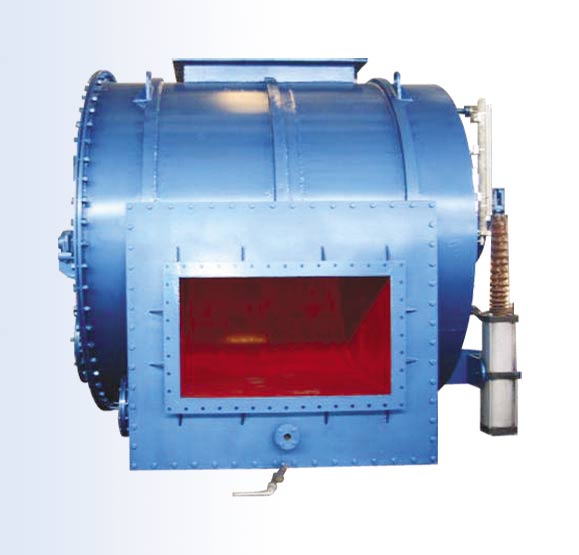

全自动煤气水封逆止阀SFNZF-0.1C
一、用途
该阀系消化吸收国外先进技术基础上，自行研制开发的新一代产品，适用于转炉烟气净化与煤气回收系统中，作为与气动三通煤气切换阀连锁的关键设备，安装于三通煤气切换阀之后煤气柜之前，以防止三通煤气切换阀关闭不严时煤气经三通阀倒流入风机。
二、结构简图
三、主要性能参数
公称压力MPa 密封试验压力MPa 壳体试验压力MPa 煤气柜工作压力MPa 启闭时间 适用温度℃ 适用介质
0.01 0.007 0.015 ≤0.003、≤0.005 ≤15S(或按用户要求定) ≤120 转炉煤气等
气动装置、电磁阀、接近开关性能参数 公称通径mm 800-900 1000-1800
气动装置 型号 QGA250×800 QGA320×800
气源压力MPa 0.4-0.7
耗气量(单行程)m3 0.39 0.63
接口尺寸 Rc1 Rc1
电磁阀 型号 K35D2-25
电源电压 AC220V
工作压力MPa 0.12-0.7
切换时间S 0.05
接近开关 型号 L×J8(3SG)3234-ONR01
电源电压 AC220V
检测距离mm 8
输出距离mA 300
磁性开关 型号 BK-030
接点容量 1A/40W/25VAC
操作温度℃ -20-300
防爆等级 Exd II BT4
四、结构特点
1、水封逆止阀主要由阀体、回转盖、阀轴、气动装置及注水装置、溢流装置、水位控制装置、加热与保温装置等组成。
2、采用全封闭外壳，操作时介质不向外泄漏，避免环境污染。
3、在全开位置时，介质通过阀门时的流阻按近为零，在阀门外于关阀位置时，靠水封实现煤气的自动逆止和可靠隔断。
4、具有自动补水功能，使水位始终保持在高、低水位之间，且具有高、低、极限低水位状态显示及极限低水位报警装置。
5、能实现远传和就地控制，并可以实现计算机接口。
6、在转炉烟气净化与煤气回收系统中，与气动三通煤气切换阀和气动旁通煤气切断阀共用一套控制柜，实现系统联锁自动运行。
五、主要零件材料 零件名称 阀体、回转盖、浸没管 阀轴 填料
材料 碳钢 不锈钢 特种橡胶
