供应气动通风蝶阀

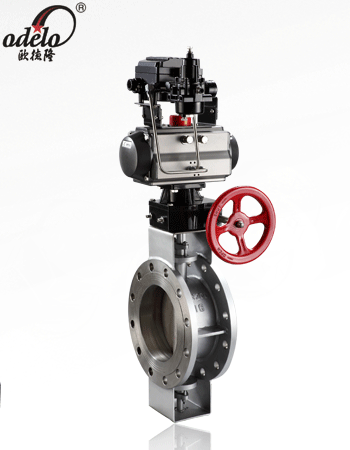

D641W-1C气动通风蝶阀简介

气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

D641W-1C气动通风蝶阀采用标准

设计标准:GB/T12238-1989  JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度  h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D641W-1C气动通风蝶阀执行机构


采用GT或AT系列气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

D641W-1C气动通风蝶阀附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

D641W-1C气动通风蝶阀主要技术参数



公称通径  DN(mm)  50～2000
公称压力  PN(MPa)  0.05  0.25  0.6
试验压力  强度试验  0.075  0.375  0.9
密封试验  ≤1.5%泄漏量
适用介质  煤气、含尘气体、烟道气等。
适用温度  气传动、电传动。



D641W-1C气动通风蝶阀主要零件的材质








零件名称  材料
阀体  铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板  铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈  与阀体相同
阀杆  碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料  氟塑料、柔性石墨





D641W-1C气动通风蝶阀外形尺寸  (PN0.5、2.5)







公称通径
毫米  结构长度
(标准值)                  外形尺寸
            (参考值)                                                    连接尺寸(标准值)  气动执行器型号
                                              0.05MPa和0.25MPa
DN  英寸  L  H  H1  D  D1  D2  Z-d  A  W
100  4  120  105  --  210  170  144  4-18  140  70  GTD63
125  5  120  120  --  240  200  174  8-18  140  70  GTD63
150  6  120  132  --  265  225  199  8-18  186  91  GTD83
200  8  140  160  --  320  280  254  8-18  186  91  GTD83
250  10  140  187  --  375  335  309  12-18  186  91  GTD83
300  12  170  220  --  440  395  363  12-22  254  120  GTD110
350  14  170  245  --  490  445  413  12-22  254  120  GTD110
400  16  190  270  --  540  495  463  16-22  254  120  GTD110
450  18  190  297  --  595  550  518  16-22  296  137  GTD127
500  20  190  322  --  645  600  568  20-22  296  137  GTD127
600  24  210  377  --  755  705  667  20-26  296  137  GTD127
700  28  210  430  --  860  810  772  24-26  384  173  GTD160
800  32  210  487  --  975  920  878  24-30  384  173  GTD160
900  36  250  537  --  1075  1020  978  24-30  384  173  GTD160
1000  40  250  587  --  1175  1120  1078  28-30  501  208  GTD190
1200  48  250  687  --  1375  1320  1280  32-30  501  208  GTD190
1400  56  300  700  --  1575  1520  1480  36-30  501  208  GTD190
1600  84  300  895  --  1790  130  1690  40-30  501  208  GTD190
1800  72  300  995  --  1990  1930  1880  44-30  1090  230  AW17
2000  80  300  1095  --  2190  2130  2090  48-30  1090  230  AW17
