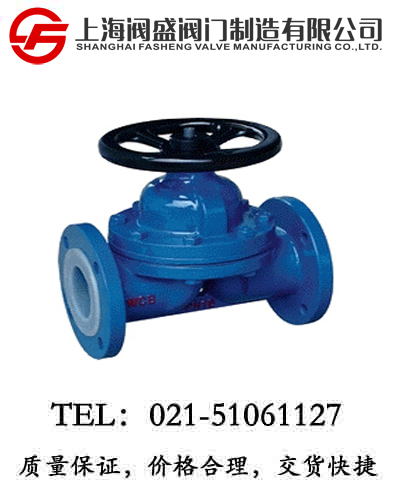

衬氟隔膜阀
衬氟隔膜阀
http://www.fashengfamen.com/product/1716.html
产品名称：
衬氟隔膜阀
产品型号：
G41F、G641F、G941F
产品口径：
DN15-300mm
产品压力：
1-1.6MPa
产品材质：
铸铁、铸钢、不锈钢
联系电话：
021-51061127
联系传真：
021-51062214
Email：
fashengfamen@126.com
联系人：
陈云非
联系手机：
18217570461
QQ：
203398752
公司名：
上海阀盛阀门制造有限公司
帐号：
03403300040015985
税号：
310115093693896
售后承诺：
质保一年，质量三包：包修、包换、包退。
详细介绍：
衬氟隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
衬氟隔膜阀基本型号
手动
G41F3
直流式
G45F3
G41F46
G45F46
气动
G641F3
电动
G941F3
G641F46
G941F46
衬氟隔膜阀主要零部件材料表
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低不锈钢耐酸铸钢
Z
C
P
R
P
R
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀瓣/阀杆
35
1cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4
隔膜
FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5
支架
WCB
CF8
CF8
6
阀杆螺母
ZCuAI10Fe3
ZCuAI10Fe3
ZCuAI10Fe3
7
紧固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
8
螺母
45
0Cr18Ni9
0Cr18Ni9
9
手轮
WCB
WCB
WCB
衬氟隔膜阀主要外型和连接尺寸
公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-фd
d0
H
H1
WT(kg)
PN0.6MPa / PN1.0MPa
15
1/2
125
95
65
45
2
14
4-ф14
100
105
110
3.5
20
3/4
135
105
75
55
2
16
4-ф14
100
115
125
4
25
1
145
115
85
65
2
16
4-ф14
120
120
135
5.5
32
11/4
160
135
100
78
2
18
4-ф18
120
125
150
8
40
11/2
180
145
110
85
3
18
4-ф18
140
135
175
11
50
2
210
160
125
100
3
20
4-ф18
140
155
195
14
65
21/2
250
180
145
120
3
20
4-ф18
200
170
200
23
80
3
300
195
160
135
3
22
4-ф18
200
200
255
29
100
4
350
215
180
155
3
22
8-ф18
280
270
325
46
125
5
400
245
210
185
3
24
8-ф18
320
335
405
70
150
6
460
280
240
210
3
24
8-ф23
320
370
450
95
200
8
570
335
295
265
3
26
8-ф23
400
480
600
170
250
10
680
390
350
320
3
28
12-ф23
500
545
620
270
300
12
790
435
395
362
4
24
12-ф23
500
585
680
320
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-ф14
120
110
115
4
20
3/4
150
105
75
55
2
16
4-ф14
120
120
130
5
25
1
160
115
85
65
2
16
4-ф14
140
125
140
6
32
11/4
180
135
100
78
2
18
4-ф18
140
130
155
9
40
11/2
200
145
110
85
3
18
4-ф18
160
140
180
12
50
2
230
160
125
100
3
20
4-ф18
160
160
200
15
65
21/2
290
180
145
120
3
20
4-ф18
200
175
205
24
80
3
310
195
160
135
3
22
8-ф18
200
205
260
30
100
4
350
215
180
155
3
24
8-ф18
280
275
330
48
125
5
400
245
210
185
3
26
8-ф18
320
340
410
75
150
6
480
280
240
210
3
28
8-ф23
320
375
460
105
200
8
600
335
295
265
3
30
12-ф23
400
485
605
182
250
10
730
405
355
320
3
32
12-ф25
500
550
625
295
300
12
850
460
410
375
4
34
12-ф25
500
590
685
345
