供应内螺纹减压阀进口

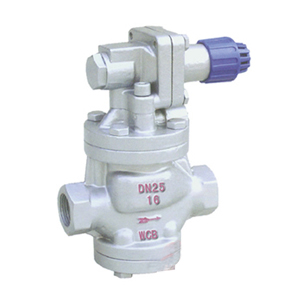

内螺纹减压阀进口
品牌：美国威盾VTON
内螺纹减压阀主要用于小于DN50的小的蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
一、内螺纹减压阀进口--特点和用处
内螺纹减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
二、内螺纹减压阀进口--主要技术参数和性能指标
公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
最高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.04-0.6 0.04-1.0
最小压差(Mpa) 0.05 0.07
*：壳体试验不包括膜片、顶盖
三、主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB或者不锈钢
阀座 阀瓣 2Cr13
缸套 活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座 导阀瓣 2Cr13
主阀弹簧 50CrVA
导调主弹簧 50CrVA
调节弹簧 60Si2Mn
四、内螺纹减压阀进口的流量系数(Cv)
DN 15 20 25 32 40 50
Cv 1 2.5 4 6.5 9 16
五、内螺纹减压阀进口的连接尺寸
图
公称通径 G L H H1
15 1/2" 140 160 65
20 3-4" 140 160 65
25 1" 160 168 68
32 1-1/4" 180 185 75
40 1-1/2" 200 185 78
50 2" 230 193 88
