供应暗板气动刀型闸阀
名称：暗板气动刀型闸阀
型号：PFZ673

  详细信息：


主要性能规范



公称压力（MPa)
  壳体试验（MPa)
  密封试验（MPa)
  工作温度
  适用介质

1.0
1.6    1.5
2.4    1.1
1.8    ≤100℃
≤100℃    纸浆、污水、煤浆、灰、渣水混和物



主要零部件材质

体、盖  闸阀  阀杆  密封面
不锈钢、碳钢、灰铸铁
  碳钢、不锈钢
  不锈钢
  橡胶、四氟、不锈钢、硬质合金

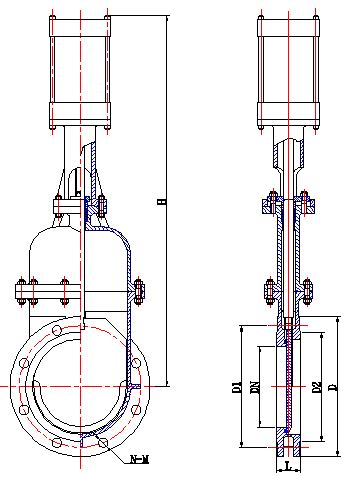

主要外形及连接尺寸(mm)

MPa  DN  L  D  D1  D2  H  N-M  D0  W(Kg)
1.0  50  43  160  125  100      4-M16  180
65  46  180  145  120    4-M16  180
80  46  195  160  135    4-M16  220
100  52  215  180  155    8-M16  220
125  56  245  210  185    8-M16  230
150  56  280  240  210    8-M20  280
200  60  335  295  265    8-M20  360
250  68  390  350  320      12-M20  360
300  78  440  400  368    12-M20  400
350  78  500  460  428    16-M20  400
400  102  565  515  482    16-M22  400
450  114  615  565  532    20-M22  530
500  127  670  620  585    20-M22  530
600  154  780  725  685    20-M27  600
700  165  895  840  800    24-M27  600
800  190  1010  950  898    24-M30  680
900  203  1110  1050  1005    28-M30  680
1000  216  1220  1160  1115    28-M30  700
1200  254  1450  1380  1325    32-M36  800
1.6  50  43  160  125  99    4-M16  180
65  46  185  145  120      4-M16  180
80  46  200  160  135    8-M16  220
100  52  220  180  155    8-M16  220
125  56  250  210  185    8-M16  230
150  56  285  240  210    8-M20  280
200  60  340  295  265    12-M20  360
250  68  405  355  310    12-M22  360
300  78  460  410  375    12-M22  400
350  78  520  470  435      16-M22  400
400  102  580  525  485    16-M27  400
450  114  640  585  545    20-M27  530
500  127  715  650  609    20-M30  530
600  154  840  770  720    20-M36  600
700  165  910  840  788      24-M36  600
800  190  1025  950  898    24-M36  680
900  203  1125  1050  998    28-M36  680
1000  216  1255  1170  1110    28-M42  700
1200  254  1485  1390  1325    32-M48  800
