供应气动卸灰球阀，气动喷煤球阀，气动不锈钢球阀

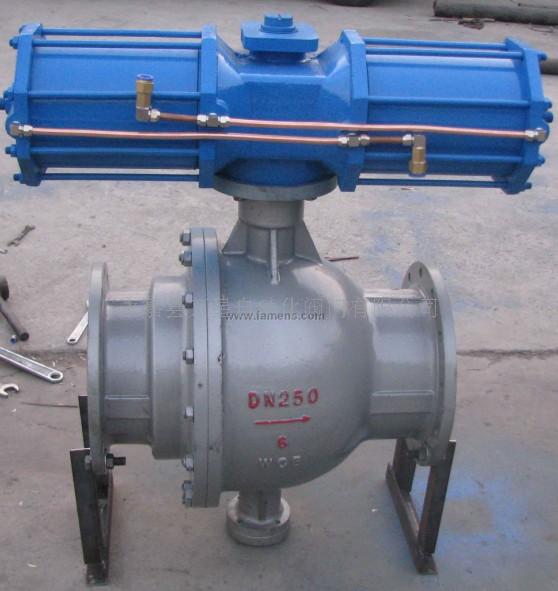

Q647MF气动卸灰球阀，气动球阀，气动不锈钢球阀，产品介绍：气动卸灰球阀（Q647H）
气动卸灰球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。
1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
3、阀门结构紧凑、启闭灵活、安装维修方便。


球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
                        气动卸灰球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。    　　气动卸灰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。


二、主要零件材料及性能
阀体    阀杆    阀球    密封面    垫片    填料    工作温度    适用介质
WCB    1Cr13    1Cr13    1Cr13
司太立合金
本体材料    柔性石墨
不锈钢加柔性石墨
08软钢
F304    F316    柔性石墨
编结石墨    -29-425℃    水、蒸汽、油品
WC6    15CrMo    15CrMo    -29-425℃
WC9    25Cr2MoV    25Cr2MoV
LCB    304    304    -46-354℃
CF8    304    304    -196-600℃    部分酸、碱
CF3    304L    304L
CF8M    316    316
CF3M    316L    316L



三、特点及优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开    　　关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所



四、PN0.25～1.6MPa主要连接尺寸及重量
公称压力    50    65    80    100    125    150    200    250    300    350    400    450    500
系列1L    216    241    283    305    356    394    457    533    610    686    762    864    914
系列2L    -    -    -    -    -    -    500    600    700    800    900    -    1000
H    102    114    127    152    184    219    273    360    395    430    470    550    580
手动    H1    107    125    152    178    300    330    398    495    580    625    670    698    840
E    -    -    -    -    -    -    115    116    171    171    257    257    257
F    -    -    -    -    -    -    350    350    400    420    400    420    400
W    230    400    400    650    1050    1050    600    600    800    800    800    800    800
WT(KG)    12    16    22    35    58    74    205    322    460    576    864    1280    1600
电动    H2    -    -    -    -    -    554    600    652    760    770    830    -    940
L1    -    -    -    -    -    235    235    235    259    400    400    -    410
气动    H3    274    379    389    479    552    666    736    926    1059    1127    1127    1468    1538
L2    270    405    405    576    576    776    776    776    1060    1060    1060    1360    1360
