延安20立方液氨储罐厂家
成为一流特种设备制造商，为中国制造证明 ！！！！
网址:www.sdhzglc.com

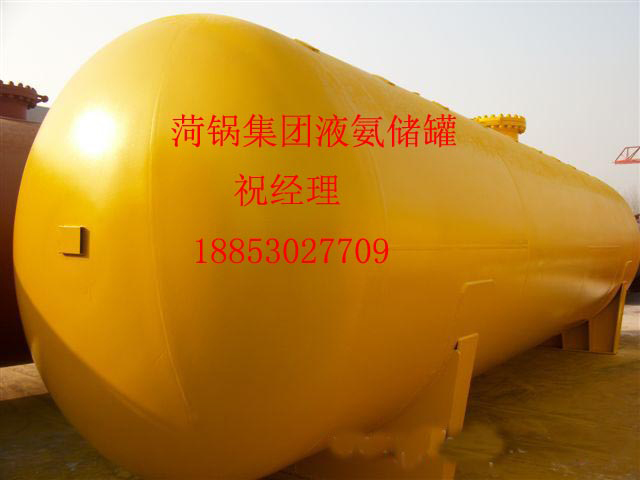

20立方液氨储罐简介
品牌：菏锅
型号：20立方
材质：Q345R
存放介质：液氨
存储量：≤200立方
存储位置：地上储罐
产品用途：存储储罐
放置方式：卧式储罐
结构形式：固定顶储罐
加工定制：是
容积：20m3
外形尺寸：DN2000×5650
自身重量：6400Kg
颜色：黄色
充装率：90%
除锈：整体喷丸
热处理：整体热处理
焊接：全自动氩弧焊
菏泽锅炉厂有限公司可生产5-200立方液氨储罐，可根据用户需求定制
液氨储罐材质：Q345R(16MnR)碳钢、16MnDR(温度低于零下20度使用) 823372382（不是联系方式）液氨储罐容积：1-200立方，可根据客户需求定制不同尺寸。常用尺寸：5立 方、10立方、15立方、20立方、25立方、30立方、50立方、60立方、70立方、80立方、100立方、150立方、200立方。
液氨储罐压力：一般设计压力为2.16Mpa,也可根据要求定制
液氨储罐性能参数表
序号
名称
设计压力/温度
容积（m3）
筒体规格/封头壁厚（mm）
材质
设备总长（mm）
1
液氨储罐
2.16MPa/-20、54℃
5
DN1400×2750×12/12
Q345R
3604
2
液氨储罐
2.16MPa/-20、54℃
10
DN1600×4400×12/14
Q345R
5359
3
液氨储罐
2.16MPa/-20、54℃
15
DN1800×5250×14/14
Q345R
6308
4
液氨储罐
2.16MPa/-20、54℃
20
DN2000×5650×16/18
Q345R
6812
5
液氨储罐
2.16MPa/-20、54℃
25
DN2200×5800×16/16
Q345R
7092
6
液氨储罐
2.16MPa/-20、54℃
30
DN2200×7100×16
Q345R
8392
7
液氨储罐
2.16MPa/-20、54℃
30
DN2200×7100×18/18
Q345R
7196
8
液氨储罐
2.16MPa/-20、54℃
40
DN2400×8000×18/18
Q345R
9500
9
液氨储罐
2.16MPa/-20、54℃
50
DN2400×10200×16/16
Q345R
11570
10
液氨储罐
2.16MPa/-20、54℃
50
DN2600×8470×18/20
Q345R
10050
11
液氨储罐
2.16MPa/-20、54℃
60
DN2600×10360×18/20
Q345R
11860
12
液氨储罐
2.16MPa/-20、54℃
70
DN3000×8900×26/28
Q345R
20140
13
液氨储罐
2.16MPa/-20、54℃
80
DN3000×10240×22/24
Q345R
11968
14
液氨储罐
2.16MPa/-20、54℃
100
DN3000×13080×22/24
Q345R
14858
15
液氨储罐
2.16MPa/-20、54℃
100
DN3400×9850×24/24
Q345R
17558
16
液氨储罐
2.16MPa/-20、54℃
120
DN3600×10500×26/26
Q345R
10562
17
液氨储罐
2.16MPa/-20、54℃
150
DN3600×13500×26/26
Q345R
15512
18
液氨储罐
2.16MPa/-20、54℃
200
DN3800×16300×26/26
Q345R
18426
销售经理：祝经理
网址：www.sdhzglc.com
电子邮箱:18853027709@163.com
20立方液氨储罐详细参数
项目
数据
项目
数据
整体
产品型号
WG2.16-2000-20液氨储罐
液位计
型号
WG2.16-2000-20
外形尺寸(mm)
DN2000×5650
型式
磁翻板式液位计
设备空重(Kg)
6400
公称压力
4.0Mpa
容器类别
三类
测示范围
50-3400mm
设计压力
2.16Mpa
精度
2.5
最高工作压力
2.22Mpa
安全阀
型号
A42F-40-80
设计温度
-20～54℃
型式
内置全开式
充装介质
液氨
公称压力
2.5Mpa
腐蚀裕量
2.0mm
公称直径
DN50
容积
20m3
开启压力
2.2-2.5 Mpa
热处理
整体
回座压力
≥开启压力的0.8倍
充装系数
0.9
装卸装置
公称直径
进液管
DN50
罐体及受压元件材质
Q345R
出液管
DN50
水压试验压力
2.78 Mpa
进气口
DN40
气密性试验压力
2.16 Mpa
排污口
DN32
筒体设计厚度
16mm
放空口
DN40
封头设计厚度
16mm
标准
GB150-1998《钢制压力容器》
压力容器安全技术监察规程
液氨储罐压力表的安装要求
欢迎来我公司参观指导：
联系人：祝经理
电话：18853027709
电子邮箱：18853027709@163.com
单位全称：菏泽锅炉厂有限公司
地址：山东省菏泽市开发区济南路2218号
销售热线：18853027709
单位全称：菏泽锅炉厂有限公司
厂址：山东省菏泽市济南路2218号
1.装设位置应便于操作人员观察和清洗，且应避免受到辐射热、冻结或震动的不利影响；
2.压力表与液氨储罐之间，应装设三通旋塞或针型阀；三通旋塞或针型阀上应有开启标记和锁紧装置；压力表与液氨储罐之间，不得连接其他用途的任何配件或接管；
3.用于水蒸汽介质的压力表，在压力表与液氨储罐之间应装有存水弯管；
4.用于具有腐蚀性或高粘度介质的压力表，在压力表与液氨储罐之间应装设有隔离介质的缓冲装置。
液面计应安装在便于观察的位置，如液面计的安装位置不便于观察，则应增加其他辅助设施。大型液氨储罐还应有集中控制的设施和警报装置。液面计的最高和最低安全液位，应作出明显的标记。
液氨储罐运行操作人员，应加强液面计的维护管理，经常保持完好和清晰。应对液面计实行定期检修制度，使用单位可根据运行实际情况，在管理制度中予以具体规定。
专业生产1-200立方液氨储罐3立方液氨储罐，5立方液氨储罐，10立方液氨储罐，20立方液氨储罐，25立方液氨储罐，30立方液氨储罐，40立方液氨储罐，50立方液氨储罐，60立方液氨储罐，80立方液氨储罐，100立方液氨储罐，110立方液氨储罐，120立方液氨储罐，130立方液氨储罐，140立方液氨储罐，150立方液氨储罐，160立方液氨储罐，180立方液氨储罐，200立方液氨储罐化工储罐，并且接受特制储罐
