深圳地铁埋入式杂散电流端子厂家直销价格
埋入式杂散电流端子被广泛应用于铁路、地铁、城轨的接地实施方案中，主要起导电作用。
在一些城市的地铁轨道工程施工过程中，由于防迷流端子材料选用价格昂贵的扁铜，因此在施工过程中出现了扁铜端子材料的大量破坏与丢失。据一些工程项目部反映，扁铜的丢失率高达60%～80%。端子材料被大量破坏丢失后，重新返工十分困难，而且资金投入很大，甚至有可能影响地铁运营前的联调联试工作。鉴于扁铜测防端子存在施工难度大且极易失窃的问题，有必要结合国内外先进技术及现场实际情况，提出更优化、更安全、更可行的连接方式及替代产品。
于是在施工中将原有引出端子做成器件整体埋入混凝土结构中，做到无伸出部分（与道床或隧道混凝土表面平齐）。为了方便电缆连接以及在预埋中防止被混凝土覆盖，并且为了不易被盗或被其他施工机械损伤，器件需要预留螺栓孔。这种器件就是埋入式杂散电流引出端子，其构成如图所示。

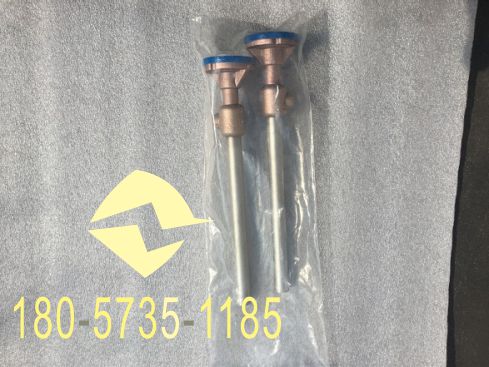

埋入式杂散电流引出端子的结构
埋入式杂散电流引出端子由铜端子和圆钢采用放热焊的焊接工艺焊接而成，厂家供货时提供的是整体构件。该端子是一个铜材与钢材的焊接体，上端部分为铜材，其长度大于50mm。铜端子下部焊接的圆钢或其他材料长度一般情况下不小于500mm，若特殊地段轨道结构不能满足不小于500mm要求，可根据实际情况调整，但不能小于300mm。这种端子铜含量不低于98%,铜端子为锻压工艺制造,与φ16圆钢之间的连接处接触电阻值要求小于30微欧,铜端子与下部材料焊接结合处面积不小于800mm2。出厂时厂家使用微电阻检测仪对焊接处的电阻值进行抽检，确保接触电阻值符合技术要求。为防止土建施工时其它杂质覆盖铜端子表面，或进入螺栓孔洞而影响其导电及连接，铜端子表面及螺栓孔洞具有尼龙或塑料螺栓保护措施。
两种杂散电流引出端子的区别
埋入式铜端子与现有杂散电流引出端子最大的区别，是现有引出端子是在土建施工过程中，按照图纸要求将一定长度的铜条与纵向钢筋焊接后进行预埋，土建施工完成后，各引出端子都露在地面上，为盗窃端子提供了便利。而新的杂散电流引出端子也是在施工阶段进行预埋，只是并不露出地面，而是与地面等高，其本身是一个整体构件，上部已预留了接口的内螺纹，施工时用非金属材料对内螺纹进行必要的保护，在杂散电流端子连接时，用螺栓将电缆端头进行固定即可。
从埋入式杂散电流引出铜端子和现用铜端子的结构上分析，埋入式铜端子只是部分采用了铜材，节省了铜材的使用，降低了成本；埋入式铜端子是采用放热焊的焊接工艺的整体构件，焊接工艺和焊接质量可控性好，在施工现场只需进行钢材与钢材的焊接，焊接工艺比较简单，焊接质量更容易保证。
