47寸超窄边液晶拼接屏设计原理

1系统的可行性

液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（M×N），更可以采用BSV液晶拼接技术实现积木式、球型安装。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。

通过RS-232通讯接口来控制图像控制器来实现任意组合显示模式的切换、信号的切换等。

客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。

2系统的实用性

可以根据用户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信号、IP网络信号的输入。

3系统的可靠性

DID液晶拼接墙所用的拼接单元采用工业级的韩国三星DID液晶专用屏，拼接单元可一天24小时一年365天连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使得液晶拼接墙可靠性极高。

4系统的经济性

考虑系统的经济性，应从性价比来考量，只有在高性能、高质量的前提下，系统的经济性才有意义。

正值全球经济危机，各企业机关均在压缩支出,但对液晶显示产品的需求仍成递增趋势，因此在满足客户的基本需求同时，更具性价比的产品将得到客户的青睐。

5系统的开放性及可扩展性

数字网络型超窄边智能液晶拼接系统遵循开放系统的原则，系统除了可以直接接入VGA、RGB、视频信号外，还应可以接入网络信号、宽带语音等，能随时对各类信号进行切换及动态综合显示，给用户提供一个交互式平台，而且支持二次开发；系统应有增加新设备和新功能的能力，使得硬件扩充变得非常简单。同时，软件也只需要进行扩容和升级就可以满足要求，而不必修改源程序。系统硬件和软件部分都能够方便的“与时俱进”

47寸超窄边液晶拼接屏的优势特点

1.采用DID面板

三星独创的DID（Digital Information Display）面板技术成为显示产业瞩目的焦点。DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于公共显示和数字广告标牌的技术障碍。一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度则高达1500 cd/m2，对比度高达10000:1，比传统电脑或电视液晶屏要高出一倍，是一般背投的三倍。因此，采用DID面板的专业液晶显示器即使是在户外的强光照射下也清晰可见。

2 高亮度

与TV和PC液晶屏相比， LCD液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而DID LCD液晶屏的亮度可以达到700 cd/㎡(46〞)。3.高对比度 DID 液晶屏具有3000：1（46〞 ）对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

3 图像处理技术

可使低像素图像在全高清显示屏中中清晰再现；去隔行处理技术，消除闪烁；去交错算法，消除“锯齿”；动态插值补偿、3D梳状滤波、10位数字亮度以及色彩增强、自动肤色校正、3D运动补偿、非线性缩放等多种国际领先技术处理。4.更好的彩色饱和度

普通CRT的彩色饱和度只有50%左右，而DID LCD可以达到92%的高彩色饱和度，这得益于为产品专业开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

5.更宽的视角

PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178°以上(横向和纵向)。

可靠性更好

普通液晶屏为电视，PC显示器设计，不支持日夜连续使用，科创液晶屏为监控中心、展示中心设计，支持在7x24小时连续使用。

6.纯平面显示

LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

7.超薄窄边设计

DID LCD拼接单元凭借独特的设计和精湛的制造工艺，其边框结构与以往的DID拼接单元产生了质的飞跃：STI-460ADHDID拼接单元左边及上边框厚度为4.3mm；右边及下边框厚度为2.4mm；综合拼接边框厚度仅仅7mm左右！能为拼接用户带来完美的视觉享受。

8. 亮度均匀，影像稳定不闪烁

由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新象素点。因此，LCD亮度均匀、画质高而且绝对无闪烁。

9. 拼接方式可选

DID液晶拼接墙的拼接数量可任意选择(行(m)×列(n))，屏的大小亦有多种选择，以满足不同使用场合的需求。

10. 灵活多变的拼接显示组合功能

可根据不同用户的要求进行个性化设计，选择单屏显示、整屏显示、任意组合显示、图像漫游、图像叠加等功能。

11. 先进的屏幕参数高校功能

针对DID液晶拼接幕墙使用液晶屏和驱动电路可能存在参数不一致问题，DID液晶拼接墙系统具有亮度、对比度、色度、白平衡的调整功能，调试后，参数自动保存，从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性。

12. 环保健康

与背投式(包括CRT背投、DLP等)拼接墙相比，LCD DID液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉和铬等)，是新一代的环保健康拼接墙。

13. 美观的墙体结构

DID拼接墙的机柜厚度仅为180mm，采用全钢结构，坚固牢靠，拼接屏嵌入式安装，简单方便，整体结构紧凑，节省空间。

14. 120HZ倍频刷新频率

DID LCD产品的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。

15. 更长使用寿命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID LCD液晶屏背光源的使用寿命均可达6万小时以上，这就确保了拼接显示屏使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性，并且确保显示屏的使用寿命不低于6万小时。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。

47寸超窄边液晶拼接屏产品优势

1、液晶拼接屏寿命长，维护成本低。

2、液晶拼接屏可视角度大。

3、液晶拼接屏分辨率高、画面亮丽。

4、液晶拼接屏超薄轻巧。

5、液晶拼接屏功耗小，发热量低。

6、液晶拼接屏无故障时间长，维护成本低。

7、液晶拼接屏具有创新、先进性、经济性

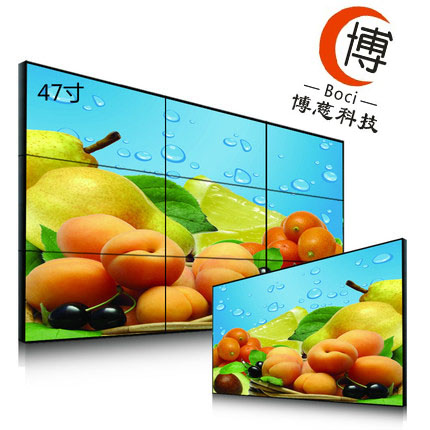

47寸超窄边液晶拼接屏产品参数

型号/MotalBC47AA-01

物理拼缝/Physical seam4.9mm(双边)

分辨率/ Resolution 1920×1080

视角/Viewing angle178°(水平);178°(垂直)

颜色/Color16.7M彩色

亮度/Brightness500cd/m2

对比度/Contrast ratio4500：1

讯号响应时间/Response tme8ms

产品尺寸/Product size1044mm(H)×590 mm(V)×65mm(D)

显示尺寸/Display size1039.1mm(H)×585.1mm(V)

图像处理能力/Image processing内置系统拼接处理器，采用多总线并行处理，可在10秒内迅速启动软件，集成多路视频信号源种类，内嵌3D视频亮色分离电路单元，内嵌3D逐行处理及帧频归一转化电路单元，内嵌3D数字信号降噪单元，可开放底层通讯协议，便于用户灵活采用第三方中控系统或自行编制软件构造大屏幕工程系统支持，支持24小时不间断工作。

输入信号/Input signalHDMI、DVI、VGA、Video、RGB/HV、YPbPr

输出信号/Output signalVideo

控制信号/Control signalRS232

外壳材料/Shell material全金属结构

电源规格/Power supply spec电压范围：100VAC to 240VAC

最大功耗/Max consumption≤250W

使用寿命/Life50000hours
