通化除尘器 旋风水膜式除尘器

通化除尘器  旋风水膜式除尘器

一、结构与原理

 旋风水膜式除尘器主要由主筒体、上部注水槽、下部溢水孔、清理孔等组成，其工作原理是：含尘气流通过进口烟道进入筒体。筒体是一个圆形筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走。在筒体底部封底并设有水封槽以防止烟气从低部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过筒体上部锥体部分引出，从而达到除尘目的。如在循环池中加入碱性水（PH值≥9），可起到脱硫效果。

二、特点

 水膜脱硫除尘器的特点，造价低，安装方便，重量轻，降低了除尘器的价格，是用户理想的锅炉配套产品。

1.内部采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整。有耐腐蚀，耐磨损，耐高温的特性。

2.外包聚丙烯板，耐酸耐腐，中间用高强度耐高温耐酸碱的材料浇注。

3.上部水槽为陶瓷结构，在使用过程中确保不漏水。

4.进口采用嵌入式连接，一般钢板按进口尺寸制作插入100mm，四周用石棉绳填缝，出口配法兰并提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风，影响除尘效果。

三、主要技术性能和参数

除尘效率：>98%

脱硫效率：>80%

出口烟速：18~22m/s

进口烟速：16~20m/s

捕滴器筒体上升烟速：3.5~5.5m/s

溢流槽静压：2~5mmH2O

筒体阻力：70~120mmH2O

水汽比(a)：0.12kg/m3

耗水量G水（kg/h）：G水 =a×Q a为水汽比、Q为每小时处理烟气量m3 /h

除尘后烟气温度：50~80℃

四、安装

（1） 水膜脱硫除尘器重量轻，应根据选用型号及安装地点地质情况设计除尘器基础，基础一定要平整。

（2）除尘器供水系统、风管、沉淀池等附属设施应在安装施工时统筹设计。

（4）溢流槽部位是关键部位，必须安装准确。灌水找平后水封水平高差应<2mm。

五、运行维护

1.运行前应在水池中加满清水，并向除尘器供水，排灰口水封严密不漏。

2、运行前，应先开引风机，再向供水系统供水，停炉时，应在关闭引风机前停止向系统供水。

运行中，筒体绝对不允许断水，定期检查溢流槽是否畅通，同时要经常观测烟温情况及烟气阻力情况。

3、定期清理沉淀池中的积灰,尽量保持循环水的清洁度。

4、要求脱硫效率在80%以上，必须定时定量在循环水池中加入碱液，使循环水中的PH值保持在9以上，使沉淀池中含酸性废水和加入的碱水中和沉淀过滤后可循环使用。

5、如除尘器长时间停止运行或运行时上部水槽出现泛水现象，则应向水槽提供清洁水源（如自来水）冲刷一小时左右，以便清除水槽内的积灰。

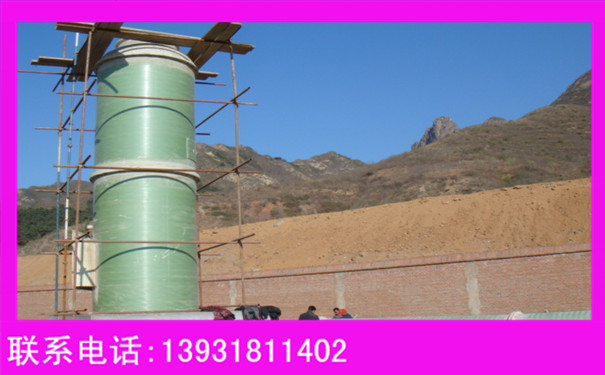

产品图片：
