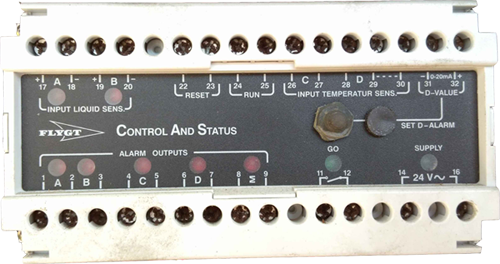

CAS监控继电器水泵保护器水泵监控保护器

一、概述

CAS监控单元与所有的适用产品中安装的标准系统的传感器相连。

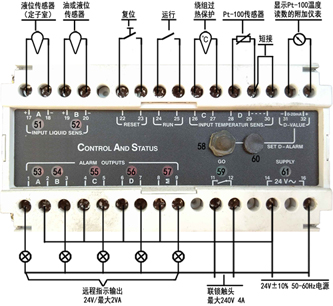

本文中的数字表示产品标牌上的数字（1-32），以及下图标牌上标记的数字（51-61）。

二、主要技术参数

电源电压：AC24V(50～60HZ) 20W以上。

    故障无源触点输出：绕组超温、轴承超温、泄漏、油中水、综合报警，容量AC24V、100mA。

联锁无源触点输出：常闭，当发生报警时断开，容量AC220V、4A。

模拟量输出：0～20mA，范围50℃～150℃。

绕组高温报警后需手动复位。

安装方式：标准35mmDIN导轨。

三、功能

1、通道A，液位

这个通道可以用来监测定子室的泄漏。定子室的下部安装了一个传感器。当液体进入定子室时，传感器的电阻从正常情况下的1.5KΩ变为330Ω。

另外一个可以与这个通道连接的传感器是油中含水传感器，即CLS（电容泄漏传感器）。CLS-30监测油室或齿轮箱中水的含量，超过35%时报警。

输入显示：指示灯51亮显示断开或短路。

报警：报警约5秒以后，启动报警功能A，红色的指示灯53亮，∑ - 报警功能启动（指示灯亮），联锁触头（11-12）断开，于是泵/涡轮断开，指示灯59熄灭。

复位：复位只可通过手动完成。

2、通道B，油压（或液位）

这个通道以RUN（运行）连接到一个常开的传感器，用来监测配备了齿轮单元的设备内的油压，在没有齿轮单元的设备中，只要不连接RUN，这个通道就可以像通道A一样操作。

输入指示：指示灯52亮，显示断开或短路。如果不使用这个通道（没有齿轮单元的设备），指示灯将总是亮着。

报警：传感器报警约5秒以后，报警功能B启动，指示灯54亮，∑ - 报警功能启动，指示灯57亮，联锁触头（端子11和12）断开，于是泵/涡轮断开，指示灯59熄灭。

3、通道C，温度监测

这个通道用热敏开关或3个PLC热敏电阻来监测定子温度，热敏开关通常情况下闭合，在140℃±5℃（280℉）时打开。

报警：当电阻超过3KΩ时，报警功能C启动，指示灯55亮，∑ - 报警功能启动，指示灯57亮，联锁触头（端子11和12）断开，于是泵/涡轮断开，指示灯59熄灭。

复位：复位只可通过手动完成，须等到电阻降到约900Ω，即定子冷却下来以后才能进行。

4、通道D，Pt100传感器

这个通道是用来监测和分析主（下）轴承的温度，它只能被连接到Pt-100型（DIN 437 60）的温度传感器上，报警值可以通过电位计60进行设置。

指示仪表（附加设备）：这个通道有一个轴承温度分析读数的输出。可以把一个指示器连接至31和32的端子上（注意±极性！）。指示器显示Pt-100传感器的温度。当按下按键58时，指示器将显示所设定的报警值。

报警：达到报警值后，报警功能被启动，指示灯56亮，∑ - 报警功能启动，指示灯57亮，联锁触头（端子11和12）断开，于是泵/涡轮断开，指示灯59熄灭。

调整报警值：默认报警值是100℃（212℉）。由于大多数轴承运行时低于这个温度，建议对各台设备分别进行设置。方法是让设备运行一、二个小时，使轴承达到运行温度。如果温度在一段时间内稳定，就将报警值设置为上述温度再加15-20℃（25-35℉）。所留的余额通常能够克服水温和负荷变化的影响。

复位：复位只可通过手动完成。

四、电气连接

监控单元安装在电控柜中，既可以把监控单元安装在一个35mm的对称DIN导轨上，也可直接安装在金属板上。

将24VAC电源连接至14和16号端子上，报警后如欲复位，请在端子22和23之间连接一常开的弹簧开关。

在端子11和12之间连接起动器的联锁线路，使得发出报警时泵/涡轮被关闭。

短接连接端子29和30.使用补偿传感器导线电阻的三根导线系统的情况除外。

起动前进行检查，以确保所有的导线都连接到正确的端子并且上紧螺丝。

在对监控单元进行操作以前，必须将所有高于24V电压的连接处均断开。
