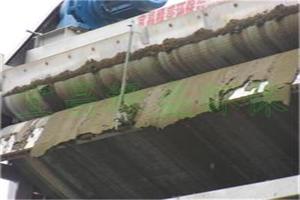

洗沙污泥脱水机
矿山尾砂泥浆脱水机设计说明
矿山尾砂带式脱水机主要针对矿山尾砂脱水设计的一种专用机型.该机型主要适合铁矿、铜矿、钨矿、硫铁矿、高岭土矿、金矿、煤矿，洗沙场等大中小型矿山尾砂的机械脱水、其机型具有以下特点：
一，主要特点：
1、与传统的脱水设备相比，具有连续生产、处理能力大，脱水效果好。
2、结构科学合理，自动化程度高、劳动强度低，操作维修方便。
3、主要部件采用不锈钢制作，具有良好的防腐性能。
4、挤压辊全部包胶，保证了挤压脱水的效果和延长滤带的使用寿命。
5、采用独特的网带张紧，调偏机构，灵活可靠，保证自动正常运行。
二：设计说明
1.机架 为抵御机器在装配、安装和操作时对其产生的压力，不会出现永久性变形或挠曲，机架采用 (120*120*5mm)方管制造。外形尺寸:长*宽*高约(9000mm*3900mm*2400mm)。机架是焊接结构，采用适当磨削及加工焊接制成。机架设计合理，容易检测所有内部构件和监督脱水过程，便于常规清洁、维护及更换滤带。
2. 滤带采用3条滤带来完成污泥浓缩压榨脱水过程，其中浓缩段网带采用011缎纹网，压榨段采用专业污泥脱水网，采用100%聚酯材质。滤带能够更换而无须将机架或其它压滤机部件机械拆卸。
3. 滤带概率调偏系统 在每条滤带的两侧都设有调偏气缸和调偏开关。当滤带跑偏到一定距离时，调偏开关自动发出信号给同侧的气缸，使气缸动作，气缸的动作会导致调偏辊筒的倾斜，调偏辊倾斜改变滤布前进时的左右滑动方向，最终修正滤带的位置。滤带调偏系统是靠气动系统自动操作的。
4.为防止因调偏系统失灵、滤带不能移回正常操作位置上对设备所造成的损坏，设备还提供一个跑偏安全系统。跑偏安全系统是由两个电力限位器组成(每边一个)，当其中一个被激活时，便会将整个脱水装置关闭。
5. 卸料装置 配备三块硬聚氯乙稀材质刮板，施加于滤带的压力，可通过固定在刮板支架的可调张力来调校，将泥饼从滤带刮走。
6 .滤带清洗系统 每条滤带配备一套滤带清洗系统。该系统在滤带卸料后返回进料部分时，对滤带进行清洗。使之再生，能够连续循环使用。为了节约用水,沉淀池出水可循环应用于滤带清洗。采用不锈钢扇型喷嘴有效节水且易于快速疏通更换，需要的冲洗水压力为0.5MPa。为了避免水雾溅射，滤带清洗系统采用罩壳密封。罩壳与滤带之间的密封采用橡胶板，更换方便。
7 .排水收集系统 排水收集盘采用材质304#不锈钢焊接而成，耐酸碱，分布在重力过滤区、楔形低压段和压滤区，设有管道，把水排走。
8.轴承座（全部采用钢件铸铁全密封制作）：保用五年；整机机架保用八年（采用国标120*120*5m方管钢材且国内最好防腐油漆喷涂）； 优点：所有轴承全用密封胶连轴头都包胶，具防腐耐磨的性能，有效提高了使用寿命。 脱水辊采用了全不锈钢材料。完全不会生锈使其寿命延长。 完全脱离原带式压滤机生产厂家所做的工序。进行技术改进。从品质和做工方面得到客户的认同。
