供应半即热式浮动盘管热交换器

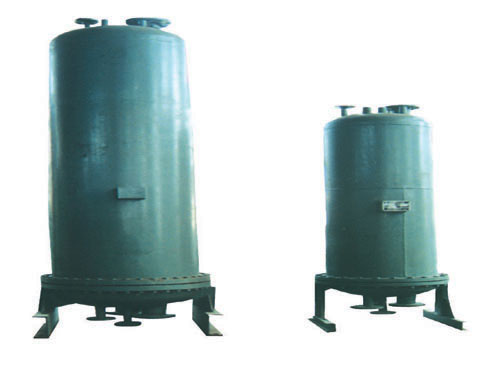

半即热式浮动盘管热交换器
一、 概述
浮动盘管热交换器是在吸收国际先进技术的基础上，自主研制的新一代换热器，以结构新颖、性能卓越、安装简单、广泛应用于工业及民用建筑的生产、生活热水系统。
近年来，随着潺林对浮动盘管传热机理的深入研究，该产品不断得到改进和完善，其换热效率进一步提高，结构更趋科学、合理。
二、 型号编制
CLFJ 口/口 L(W)—A（B）
A碳钢，B不锈钢
L立式；W卧式
0.6Mpa
壳体设计压力 1.0Mpa
1.6Mpa
换热面积（m2）
浮动盘管热交换器
三、 结构及工作原理
1、 结构
CLFJ型热交换器由壳体、盘管及接管组成。
2、 工作原理
蒸汽进入壳体中的立管内，均匀分配至各悬壁盘管，放出热量后冷凝成冷凝水排出；水进入壳体后，在挡板作用下分散，经多层盘管依次加热后，从出水管引出。
蒸汽在盘管内高速流动，其离心作用力推动盘管产生高频浮动，促合管外被加热水产生扰动，破坏管—水间的层流传热层，强化了对流换热；换热系数大大提高，汽—水换热时的传热系数可高达2600kcal/m2．h．℃;水—水换热时的传热系数达1700kcal/m2．h．℃。
3、 材质及工作压力
① 盘管为紫铜管，管程为热媒通道。热媒为高温水时工作压力﹤1.6Mpa，热媒为蒸汽时，工作压力﹤0.6Mpa；
② 壳体为碳钢或不锈钢，壳程为被加热水通道。工作压力分0.6、1.0、1.6Mpa三种。对材质和工作压力有特殊要求的可以定制。
四、 性能特点
1、 传热系数高；
2、 自动除垢：附结在换热管上的污垢导热能力差，热胀冷缩远不如铜，很容易在热应力作用下从铜管上脱落下来。此外，盘管间的轻微碰撞也会加速污垢的脱落；
3、 适用范围广：热媒可以采用蒸汽或热水；
4、 体积小，安装、运输、维修方便；
5、 阻力小：壳程阻力损失≤20kpa
管程阻力损失≤20kpa
五、 安装使用说明
1、 CLFJ型热交换器安装简单，只需接上相应的阀门、仪表、管道即可；
2、 须安装安全阀（应符合《压力容器安全技术监察规程》）或设计膨胀管道；
3、 若部分积垢不能自动脱落，可采用热冲击法：（a）排净壳内存水和客内冷凝水；（b）打开蒸汽阀至加热管有响声；（c）打开水阀冷却加热管；重复操作3～4次，可将积垢除净；
4、 为确保供水水质，每周应排污一次；
5、 壳体应保温，安装就位时应考虑检修空间。
