7025散热风扇230V 50/60HZ 7025直流风扇

！产品名称：7025散热风扇230V 50/60HZ 7025直流风扇

！品 牌：SpaceAce/俊业达

！类 型：DC风扇

！型 号：各种型号尺寸风扇鼓风机

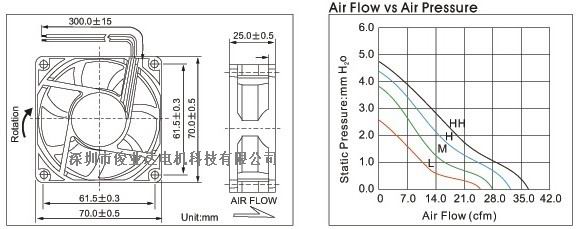

！规格尺寸：70*70-25

！电 压：5V～12V、24V～48V、60～110V

！轴承结构：B:BALL (滚珠轴承)

！电 流：(Amp)

！功 率：(W)

！转 速：(RPM)

！风 量：(CFM )

！静 压：(mmH20)

！噪 音：(dB-A)

风扇型号	风扇尺寸	电压	启动电压	电流	功率	转速	风量	静压	燥音	重量	转速	轴承
		V	V	A	W	RPM	CFM	mmH20	dba	g	代码	形式
GBF7025	70×70×25mm	5	2.5	0.22	1.1	3000	28.78	3.51	31	62	L	含油/滚珠
GBF7025	70×70×25mm	12	6	0.07	0.84	2000	15.81	0.84	20.46	62	X	含油/滚珠
GBF7025	70×70×25mm	12	6	0.1	1.2	2500	19.77	1.54	22.18	62	L	含油/滚珠
GBF7025	70×70×25mm	12	6	0.17	2.04	3000	23.72	3.1	24.84	62	M	含油/滚珠
GBF7025	70×70×25mm	12	6	0.23	2.76	3500	27.68	5.04	28.98	62	H	含油/滚珠
GBF7025	70×70×25mm	12	6	0.3	3.6	4000	31.63	7.71	33.12	62	D	含油/滚珠
GBF7025	70×70×25mm	24	12	0.09	2.16	2500	19.77	1.54	22.18	62	L	含油/滚珠
GBF7025	70×70×25mm	24	12	0.13	3.12	3000	23.72	3.1	24.84	62	M	含油/滚珠
GBF7025	70×70×25mm	24	12	0.15	3.6	3500	27.68	5.04	28.98	62	H	含油/滚珠
GBF7025	70×70×25mm	24	12	0.2	4.8	4000	31.63	7.71	33.12	62	D	含油/滚珠

！包 装：硬纸皮内、外箱包装

！可制造：IP55-IP69防水、防潮、防火、环保、温控散热风扇，也可根据客户图纸开模制造生产，和来样制造投产

！散热风扇特点：产品风压大、风量大，启动快，寿命长，噪音低，振动小，运转稳定

！轴 承：采用高精度、长寿命低噪音进口滚珠轴承；

！框 架：注塑一次成型,PBT+30%玻线+VO级阻燃剂；

！风 叶：注塑一次成型,PBT+30%玻线+VO级阻燃剂；

！绝 缘：漆包线采用B级绝缘,耐温120摄氏度;

！接线方式：引线式、可按照客户要求接线

！接线数量：2条、3条、4条线均可

！绝缘电阻：500兆欧以上;

！风扇旋向：从扇叶方向看为逆时针；

风机性能参数包括那些?
2M+G r

---

f)Q%^%GF qf@ 1. 流量Q( m^3/h, m^3/min, m^3/s, cfm)
M?}a4A,j-N[1]Z-e${ 2. 全压P(Pa, mbar, hPa, kPa, mmH2O, mmHg2L,
3. 静压Pst(Pa, mbar, hPa, kPa, mmH2O, mmHg)
4. 全压效率η(%)
-[-c

---

S1ICFo9z 5. 静压效率ηst(%)
6. 轴功率N(W, kW, hp马力)

十一、
空气的湿度
空气中含水蒸气的多少用湿度来表示.
湿度又可分为绝对湿度和相对湿度:
-|

---

~_%z(B G@8C 绝对湿度指1立方米湿空气中含水蒸气的质量称为湿空气的绝对湿度.
相对湿度指湿空气的绝对湿度与同温度下最大湿度之比称为相对湿度.
Y-m v(M&g5J+g5N#P9@ v[1]P0U+U5] 通风机性能参数
7tfcY!o ~C&n!@@R6k

---

{ 流量、压力、功率、效率是通风机性能的主要参数。

流量
1. 质量流量：qm，单位时间内流经通风机气体的质量，单位：kg/s。
2. 容积流量：qvsg1, 单位时间内流经风机进口法兰处的气体容积。常用单位有：m3/s、m3/min、m3/h。

压力)x;_
Qaw
通风机压力是指气体在通风机内的压力升高值，或者说是通风机进出口处气体压力之差。单位为Pa，其他单位有：mmH2O、mBar、mmHg等。它有动压、静压、全压之分。
1.通风机压力：通风机出口滞止压力和通风机进口滞止压力之差，也就是单位容积气体通过通风机以后获得的总能量。
2.通风机动压：通风机出口处气体的动压
3.通风机静压：通风机压力减去用马赫系数修正的通风机动压。
&M4nWR@/J-z.K 功率
1.通风机单位质量功：通过通风机的单位质量流体能量的增加。
2.通风机单位质量静功
3.通风机空气功率：质量流量与通风机单位质量功的乘积，或进口容积流量、压缩性修正系数　kP和通风机压力的乘积。
e/v.OB1Y9PnFj#j 4.通风机静空气功率：质量流量与通风机单位质量静功的乘积，或进口容积流量、压缩性修正　系数kPs和通风机静压的乘积。
v,Y'ts/?[1]t 5.叶轮功率：供给通风机叶轮的机械功率。

 6.通风机轴功率：供给通风机轴的机械功率。
7.电机输出功率：电机或其他原动机的输出轴功率。
8.电机的输入功率：电机驱动装置端子上供给的电功率。
M!j|/o8r-t2C 效率
1W\}6n:K4Vm 1.通风机叶轮效率：通风机空气功率与除以叶轮功率。

 2.通风机叶轮静效率：通风机静空气功率与除以叶轮功率。
F-fSL#B:p 3.通风机轴效率：通风机空气功率与除以通风机轴功率。
|lh3P-A"\ u)j3@m 4.通风机电机效率：通风机空气功率与除以电机输出功率。
'C)@w]T5o
F1g'f 5.总效率：通风机空气功率与除以电机输入功率。
通风机无因次参数
1.流量系数
%x)B-Vs7o:F4{^d 2.单位质量功系数-
3.功率系数
?o/p^$B9F-T 4.比转速

x$`#u {0X

---

U"Y2vh H 分　　类
T%ckQ] C
TY ['} \(W N.m一、风机的分类
风机是把原动机的机械能转变为气体能量的一种机械,它是用来提高气体压力,并输送气体的机械,是透平机械中的一种。
风机按工质压力提高的程度来分,可以分为四种：
1. 风扇(<100Pa)
J7V'i V5L y9V'q 2. 通风机(0.1-15kPa)
4v`!Z,q
A3S 3. 鼓风机(15-250kPa) )
4. 压缩机(>250kPa或压比>3.5)
EP@ym8x6o 压缩机的压比又称压缩比，是压缩机出口与进口处气体压力之比。
二、通风机的分类
!g-Z;L|y&c 通风机按其压升的大小可分为:
.b8TW
R-R`e:os 高压离心通风机(2.94-14.6kPa)
g |$W

---

t1}ZTl
E 中压离心通风机(0.98-2.94kPa)
5e

---

A;\'|*m'T 低压离心通风机(<0.98kPa)
aG)A]+M#SImK 高压轴流通风机(0.49-4.90kPa)
2\]S9o(i

---

B1HU2E 低压轴流通风机(<0.49kPa) 通风机按其介质流动方向,可以分为：
轴流式通风机、离心式通风机、混流式通风机、贯流(横流)式通风机。
?FAJ-FK h#R 离心式通风机按其叶片形式,可以分为：
#L
kzQ[ b&lC 后弯型离心通风机、径向型离心通风机、前弯型通风机。
.dy)I In7y ]J;W 通风机按其用途可分为: QpVc!B
锅炉引风机、矿井风机、耐磨风机、高温风机等许多种。

k P8f Q[1]P

---

{

---

t/G 风机比A声级
  &{Rg#h8z%\ ~ 风机比A声级是指风机在单位流量单位压力时辐射的A声级，
计算公式是：Las=La-10*LOG10(H**2*Q)＋19.8
Las是比A声级（dBA），
La是风机A声级（dBA），

 H是风机全压（Pa），
J"M1IM5?0e Q是风机体积流量（m3/min）。

定义比A声级就是要比较不同大小风机的噪声性能。一般来说大风机辐射的噪声大，小风机的噪声小，但不能以此就说大风机的噪声性能就比小风机差，而要比较其比噪声，比噪声小的风机噪声性能好。
7to$?#};^n 风机常见性能故障及处理办法
/R!YN2|${ Go 使用过程中出现某些现象的原因
1、 在使用时，常常发生流量过多或不足的现象。如果是在使用过程中发生流量忽大忽小这种现象，主要是由于管网中的阻力时大时小，或风机在飞动区工作等缘故；如果是在使用过程中，经过较长时间逐渐减少，或在短时间内突然减少，主要是由于管网堵塞。
2、在风机新安装后进行正式运转时就发生流量过多或不足现象，其原因主要有以下几点：
（1）管网阻力实际值与计算值相差过大。由一般管网特性方程式P=kQ2可知，如实际值k小于计算值k时，则流量增大；若实际值k大于计算值k时，流量减少。
（2） 选择时未考虑风机本身全压值偏差△p的影响，当风机全压值为正偏差时，则流量增大；为负偏差值时，则流量减少。
3、 在风机新安装后开始正式运转时，或在使用过程中发生流量过大或过小时，可采用下列之消除：

（1） 利用调节门的开闭程度调节流量。

（2） 改变风机的转速调节流量。
1Q

---

Ps!Rv$C#DP r3~ （3） 调换压力较高的或较低的风机调节流量。
Q tg%s
c;a.q （4） 改变管网阻力系数调节流量。
[X$Q y9?:| 必须指出的是：一般情况下采用节流装置来调节流量的居多。但当实际流量比需要流量大很多时，这种方法浪费电力很多，很不经济。如条件允许，通常采用减低风机转速或调换压力较低的风机。当节流装置全开时，流量仍嫌过小，此时节流装置已失去作用，故应设法改变管网使阻力系数减小以增加流量，或者采用增加风机转速和调换压力较高的风机来解决，但风机的最大转速不可超过性能表上的最高转速，并应核算电动机功率。

---

`6U1h5d

---

nj+b*^ 当风机工矿变化较大，需要经常调节的场合，使用变频器调节不失为一种较好的选择。

常见故障的原因及处理方法E-]}H*?u[1]F1L

 1、 风机震动过大原 因：转子失去平衡；基础不牢固；调节阀门关的过小产生飞动现象；轴承损坏。
w'Q[1]s%uVc S6_ 处理方法：更换或修复坏的零件后重做动、静平衡校正；紧固地脚螺栓；更换轴承体；调节阀门的开度。 2、 风量、风压不足
原 因：电压不足，转速低；管道损失较大；风机选型失误。
处理方法：调节电压；改造管道，堵塞漏损，更换密封件；重新选型。
3、 轴承温升过高
.i,Cd:a@)f?u4| 原因：润滑脂过多或过少；润滑剂内有杂质；转子不平衡；轴承负载过大；油站冷却水量不足。

处理方法：调节机油油脂用量；清洗油箱，更换润滑剂和过滤器，更换机油；更换或修复损坏的零件后，重做平衡；检查水道，调节水量。
C$D7]G9Q2|-J&K 4、电机超负荷,
原 因：电压低；风量大；功率损耗大；主轴反转。
!u$wG$r

---

d7hg$uY v%a 处理方法：适当关小进风口，减少管道漏风，启动时关闭阀风门纠正主轴转向。
!gh9k#LT+l9p;e#QK,g4Q 5、漏油
-hhV g Q6H3I q1}a P 原 因：油箱或密封件损坏。
处理方法：修复或更换密封。
s&|Hr7\6I

---

b(k;g0z8~ 风机的调节方法
%c6k,Rz
r9R.YR
7t;Ubo;] l6oLW 1.通风机出口节流调节
s

---

?ChH0S:D%_ 　通风机出口节流调节是指通过调节通风机出口管道中的闸阀开度，来改变管网特性（即人为地改变管网阻力），以适应工艺流程时流量或者压力的特殊要求。特点：
tB-lR)[.j {

---

N'F ①是改变管网特性，而不是调节通风机的性能。
②原则上可以实现位于通风机性能曲线下方的所有工况。
③是人为地加大管网阻力来改变管网特性，压降消耗于关小闸阀开度的附加损失上，所以这种调节方法的经济性最差。
O5v/O+Vdou3C(xkh ④方法简单，可用于小功率的通风机?
2.通风机进口节流调节
H7]%{_$Sb 通风机进口节流调节是调节通风机进口节流门（或蝶阀）的开度，改变通风机的进口压力，使通风机性能曲线发生变化，以适应工艺流程时流量或者压力的特殊要求。特点：
①是改变通风机进口状态参数（即进口压力）,来改变通风机性能曲线,经济性好。
2W9k2L,oo[1]ls4~ ②原则上可以实现通风机性能曲线下方所有工况。
③使其喘振点向小流量方向变化，这就是使采用进口节流的通风机有可能在较小的流量下工作。
N
Z5G"u9Z~!e/k.@ ④是比较简单易行的调节方法，经济性也好，是一般固定转速的通风机、鼓风机和压缩机广泛采用的调节方法。
5R,v witm x

---

J 3.通风机进口导叶调节
S2R-Q:t'F S
@h1d` 按照带进口导流叶片的通风机分为两类：一类是叶轮以轴向吸入气流进行计算的；另一类是叶轮根据导流叶片的旋绕气流特殊计算的。第一种，进口导叶调节，实质就是通风机进口节流调节，通过调节进口导叶的角度，改变通风机进口状态参数（即进口压力），来改变通风机性能曲线。第二种，进口节流予旋绕调节，是藉助于进口导流器的导流叶片，使气流沿叶轮旋转方向，以负的流速进入叶轮。

特点：
①叶轮以轴向吸入气流进行计算的通风机进口导叶调节，实质就是通风机进口节流调节，但其调节的经济性比后者要好些。
②根据导流叶片的旋绕气流特殊计算的，可对通风机进行气流的正旋绕调节和负旋绕调节。
Ih!c { s'{$_ ③进口节流正旋绕调节，原则上可以实现进口导流叶片为零度时性能曲线以下的全部工况；负旋绕调节，旨在提高通风机的压力和流量，其调节范围是有一定限度的。
vrG:W t
R Y ④对于大直径比的通风机，正旋绕调节和负旋绕调节的有效范围是很大的。
3F?b[1]L r{ I#^ ⑤轴向导流器的直径，一般应为叶轮进口直径的1.2-1.4倍。
⑥进口导叶调节具有较宽的调节范围和较高的经济性，并可实现自动调节，故为广泛应用。
c;wO#["bM1IO6a 4.通风机变转速调节
从空气动力学理论来说，改变通风机转速的调节方法是最合理的。因当通风机在管网阻力与流量平方成正比例的管网中工作时，其转速降低，但效率仍保持不变，而通风机的功率由于流量与压力的降低而显著下降。
2y9C dq*` ①机械方式 a.V带传动方式 b.齿轮传动方式 c.行星齿轮与施密特传动器传动方式
②电动方式 a.晶闸管 b.变频 c.变极 d.二次阻力 e.西皮方式
y(_j k?T+G ③涡电流联轴器
%oj

---

y d/i)SEL8o ④液力偶合器
[1]\

---

sOHW
^%pn}6g` 调节特点：
①通风机变转速调节，其流量与转速的一次方成比例，气压与转速的二次方成比例，功率与转速的三次方成比例变化。并且，转速降低，通风机的喘振点向小流量方向偏移，因而性能调节范围宽。
~$z\GQ-D ②不产生其它调节法所带来的附加损失，仅是变转速后工况不一定处于最佳效率点，略有降低。功率节省最大，经济性最好。
③通风机变转速调节，可采用皮带轮变速、齿轮箱变速、液力偶合器变速和可调速的原动机等方式。

④如通风机需要高于工作转速进行变转速调节，则设计选型时，要充分考虑转子的临界转速、叶轮的强度及原动机的容量等因素。
*R

---

qH4\{gi'} ⑤是性能调节范围最宽、调节经济性最好的调节方法，将成为大、中型通风机广泛采用的调节方法。

5.轴流通风机动叶可调-
轴流通风机是一种大流量、低压头的通风机，其压力系数比离心通风机低。其性能曲线存在一个不稳定的工况区间，运行时需避开。调节方法主要有：动叶可调、前置导叶调节、变转速调节和节流档板调节等。动叶可调特点：
s?L#R'qU'quJ ①等效率区的曲线与锅炉的阻力特性曲线平行，当负荷变化时，轴流通风机保持高效率的范围相当宽。
7C8c4[2~2O

---

V ②在最高效率区的上下，都有相当大的调节范围。
③轴流通风机性能曲线陡，因此管网阻力变化时，流量变化很小。
④每个叶片角度对应一条性能曲线，叶片角度的最小角度调节到最大角度，几乎与流量全部呈线性关系。⑤轴流通风机动叶可调是随动调节，即随着管网阻力变化，自动调节动叶角度来适应流量变化，因此性能调节损失小，经济性最好。
⑥动叶可调是轴流通风机性能调节范围宽、调节经济性好、调节可靠性高的调节方法。同一台风机在不同地区使用，性能为什么不一样?
s S%Ya-SH^'o 同一台风机(转速也相同的情况下, 在不同地区使用, 性能也可能不一样。这是因为风机的压力提高能力不仅与风机本身型号、叶轮直径和转速有关,还与输送气体的介质的密度有关。 在不同地区由于大气压力和大气温度不同导致空气密度不同, 所以风机的压力提高能力(即性能)也不同。

@!_2rRE6R什么是通风机无因次性能参数
!S?b2ae`KS　　通风机无因次性能参数有流量系数、压力系数(静压系数和全压系数)、效率、功率系数和比噪声。 是衡量不同类型通风机的流量Q、压力P(和静压Pst)、功率N和噪声dB大小的特性值。
无因次性能参数仅与风机类型有关, 它与转速和风机大小无关, 或者说它消除了转速和风机尺寸大小的因素, 从另一个角度反映风机的性能特征。
而风机性能参数不仅与风机类型有关, 还与转速和风机大小有关。
