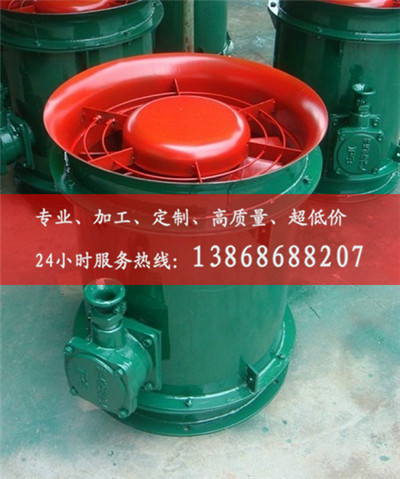

供应YBT.YBT-X系列矿用隔爆轴流式局部通风机
YBT、YBT-X系列矿用隔爆型轴流式局部通风机，主要用于在含有瓦斯或煤尘性危险的煤矿井下作压入式局部通风用，该产品也适用于金属矿山、化学矿山、隧道及其它使用风机的厂矿，输送介质温度不超过40℃，温度不大于95±3%（25℃）及无腐蚀性。

■结构及其特点

1、该系列风机其结构形式为矿用隔爆轴流式：该风机由集流器、叶轮、电动机、防爆接线盒、机体、出风筒、消声器（YBT-X）等七部分组成。机体及结构件均采用钢板焊接而成；采用电机与叶轮直接方式，传动可靠；整机结构简单紧凑，坚固耐用，使用安全，维修方便。

2、电动机为YB系列矿用隔爆型二极三相异步电动机，电压为380/660V，电动机的机座与机体焊成一体，电动机由叶轮输送的气流直接进行冷却。

3、电动机的接线盒置于机体外侧，便于接线。接线盒内有六个接线端子和一个接地端子，用户根据电源电压要求选择接线方式；当电源电压为380V时，采用△接法，当电源电压为660V时，采用Y接法，风机出厂时电动机均按△接线。

4、风机机体的法兰上焊有接地螺栓，供现场直接地使用。

5、在消声器的凸缘法兰上，钻有均匀分布的小孔，用于连接变径短节或直接连接胶质风筒。用变径短节连接风机与胶质风筒时，变径短节的型式可制成收敛型或扩散型。


■规格型号及性能参数

叶轮直径（mm）  技术参数      全压（Pa）    风量（m³∕h）    全压效率（%）    噪dB(A)    功率（KW）
ф315                      YBT-2.2          960-380            55-101                    76                      87            2.2
ф400                      YBT-5.5        1700-800            90-180                    76                      89            5.5
ф500                      YBT-7.5        1900-900          100-210                    80                      89            7.5
ф560                      YBT-11          2250-800          130-240                    80                      91            11
ф600                    YBT-18.5        2400-520          195-300                    80                      95            18.5
ф600                      YBT-22          3200-680          240-370                    80                      95            22
ф630                      YBT-30          3500-800          250-800                    80                      95            30
