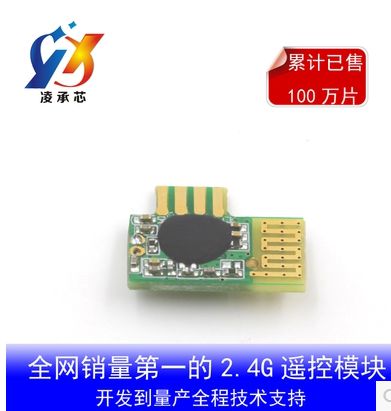

2.4G无线模块遥控模块LCX24G
2.4G无线模块遥控模块LCX24G 提供技术支持100米视距已售100万只
品牌
凌承芯
型号
LCX24G
信息传送内容
都可以
频段
2400（MHz）
发射功率
1m（W）
外形尺寸
10x16mm（mm）
接口
SPI
距离
100米
速率
2Mbps
1-1999 2.98元/片 2000-9999片 2.65元/片 >10000片 2.38元片
产品信息
商品名称：LCX24G遥控模块
商品尺寸：10x16mm
商品品牌： 凌承芯
商品货号： LCX24G
工作电压： 1.9～3.6V
工作频率： 2.4GHZ
传输距离： 100米
LCX24无线通信模块
概述
LCX24是一款工作在2.400~2.483GHz通用ISM频段的低功耗、高带宽无线数字通信模块。该模块具有成本低、体积小、工作稳定、产品一致性好等特点，最高空间速率可达2Mbps，可以广泛应用在日常生活中需要无线连接的场合，也可用于工业控制、门禁、考勤、监控和安防等行业。产品设计先进，各项技术指标优良，符合FCC 规范的参数要求，可以满足客户的认证需要。
特性
4-Pin SPI 接口；
支持 1Mbps, 2Mbps 的空间无线传输速率，数据吞吐量高；
采用 FSK/GFSK 的方式调制；
可编程控制的输出功率：9~ -35dBm
2M 速率下接收灵敏度为-88dBm，视距可靠传输距离可
可编程配置载频2400-2483.5MHz，83 个频段可选；
可灵活配置多种通讯信道，快速频点切换，可满足跳频系统的需要；
超低功耗：
接收电流＜17.5mA
发射电流＜14mA
休眠时电流＜3uA；
数据缓冲、突发数据传输，带自动接收应答、重发处理；
支持 1 对6 数据通讯通道连接；
强大的数字特征，可使用廉价的MCU 得到高性能的RF 系统；
应用范围
无线玩具、无线游戏手柄
无线音视频传输、无线耳机
儿童寻找和跟踪器
医疗设备和遥控器
物流跟踪、仓库巡检、电子标签等
消费类电子无线应用
低功率遥感勘测
无线传感器网络应用
外部控制
LCX24备有Slave方式的SPI接口，通过主控MCU可以存取设置其寄存器和FIFOs，四线 SPI（CSN，SCK，MOSI，MISO）提供了一个SCK可以达到8MHz的高速接口。
主要技术指标
工作频率 2400M
调制方式 FSK/GFSK
发射功率 0dBm（1mW）
接收灵敏度-88dBm
传输速率 1Mbps/2
发射电流＜14mA
接收电流＜23mA
待机电流＜3uA
工作信道 83 个频段选择
数据接口 SPI 接口
通讯距离 0-50 米（0dbm，2M 速率，可视距离）
天线阻抗 50Ω
工作温度 -40-85°C
供电方式 DC 1.9V～3.6V
尺寸 10x16mm
天线布局
天线要放在系统板的边缘
在天线的发射方向确保没有障碍物（元器件，金属或地）
系统板上，在天线区域的下面确保没有地或其他线路
引脚定义
编号
名称
方向
功能描述
1
GND
--
地
2
VDD
--
电源输入
3
CE
I
模式片选信号
4
CSN
I
SPI 片选信号
5
SCK
I
SPI 时钟信号
6
MOSI
I
SPI 数据输入信号
7
MISO
O
SPI 数据输出信号
8
IRQ
O
中断信号
示例程序设置
1. 通用程序配置流程
1.1 接收模式配置流程
下述流程都以重新上电复位后的芯片进入休眠模式为起点
表 1 接收模式配置流程
NO
Action
Address
1
上电默认进入休眠模式
2
清除 RX FIFO 和状态寄存器
0x07
3
设置 rf_cal、bb_cal、demo_cal 寄存器
0x1E、0x1F、0X19
4
打开接收通道 n（0-5）
0x02
5
设置通道 n 的地址宽度（3-5 字节）和地址
0x03、0x0A ~ 0x0F
6
设置工作频点
0x05
7
设置发射功率、接收低噪放电流、数据率模式
0x06
8
选择通信方式：是否带自动重传、重传次数、重传时
9
如为静态 payload，需要设置 payload 长度
0x11 ~ 0x16
10
如为动态 payload，按照动态 payload 长度读取 payload
0x1D、0x1C
11
设置 config 寄存器，控制 CE 脚为高，进入接收模式
0x00
图3 接收端工作流程
1.2 发送模式配置流程
表 2 发送模式配置流程
NO
Action
Address
1
上电默认进入休眠模式
2
清除 TX FIFO 和状态寄存器
0x07
3
设置 rf_cal、bb_cal、demo_cal 寄存器
0x1E、0x1F、0X19
4
设置发射通道的地址宽度（3-5字节）和地址
0x03、0x10
5
设置工作频点
0x05
6
设置发射功率、接收低噪放电流、数据率模式
0x06
7
选择通信方式：是否带自动重传、重传次数、重传时延、是否带自动应答
0x04、0x01
8
写入TX payload
9
设置 config 寄存器，控制 CE 脚为一个到高的脉冲波形
0x00
