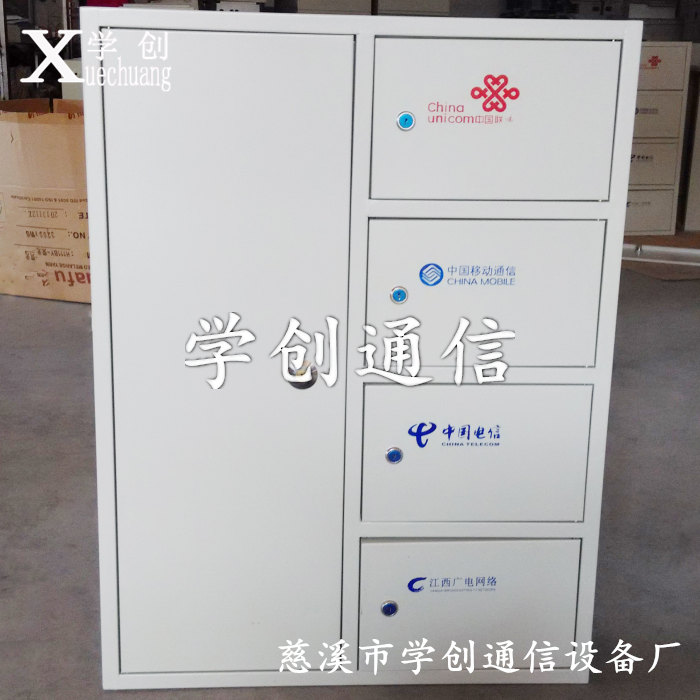

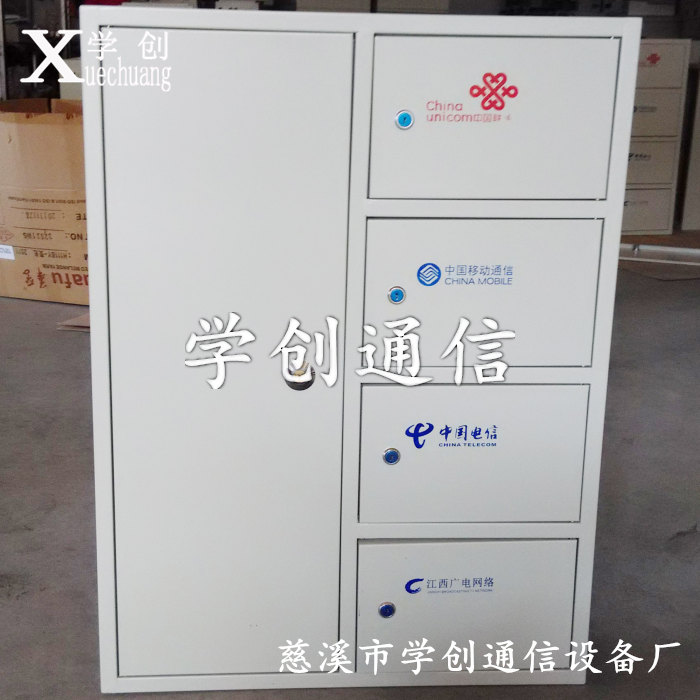

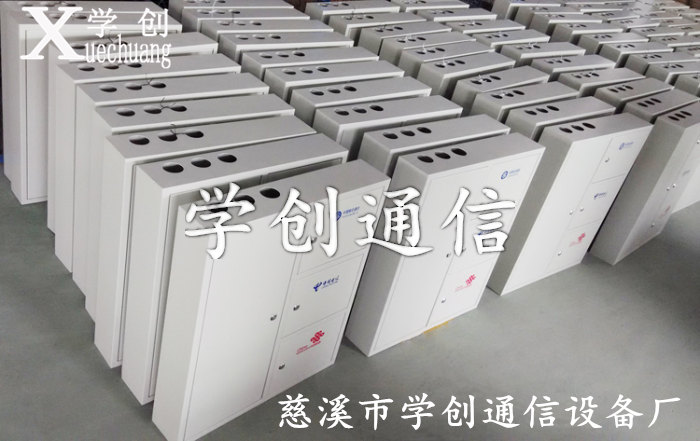

四网合一光纤分光箱 四网合一楼道分配箱
四网合一光纤分光箱 四网合一楼道分配箱 四网合一楼道箱 四网合一直熔箱 四网合一分配箱
四网合一光纤配线箱,三网合一光纤配线箱,四网合一光缆配线箱,三网合一光缆配线箱,四网合一光分路器箱,三网合一光分路器箱
具体功能要求如下：
（一）光缆固定与保护功能
应具有光缆引入、固定和保护装置。该装置具有以下功能：
1．将光缆引入并固定在光纤接续盒内，保护光缆及缆中纤芯不受损伤；
2．光缆金属部分与机架绝缘；
（二）光纤终接功能
应具有光纤终接装置。该装置应便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。
（三）调线功能
通过光纤连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
（四）标识记录功能
光纤接续盒内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。
（五）光纤存储功能
光纤接续盒内应具有足够的空间，用于存储余留光纤。
（一）光纤接续盒组成

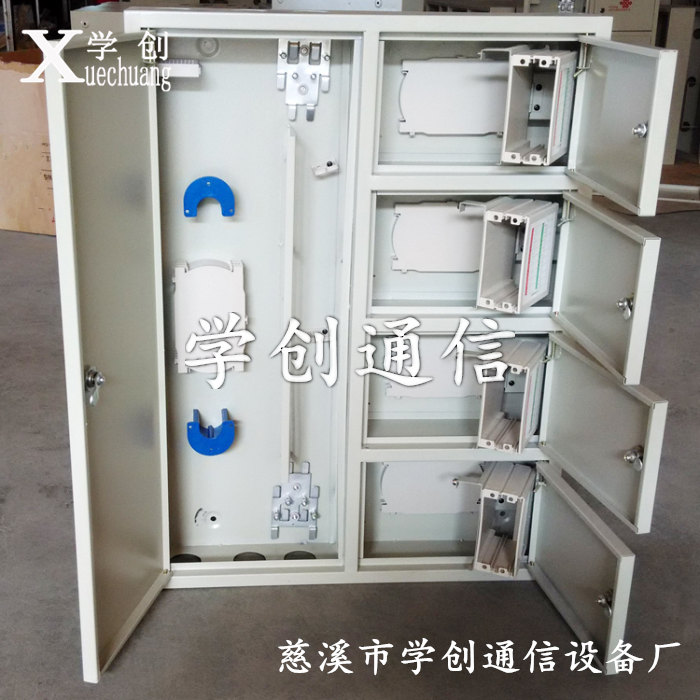

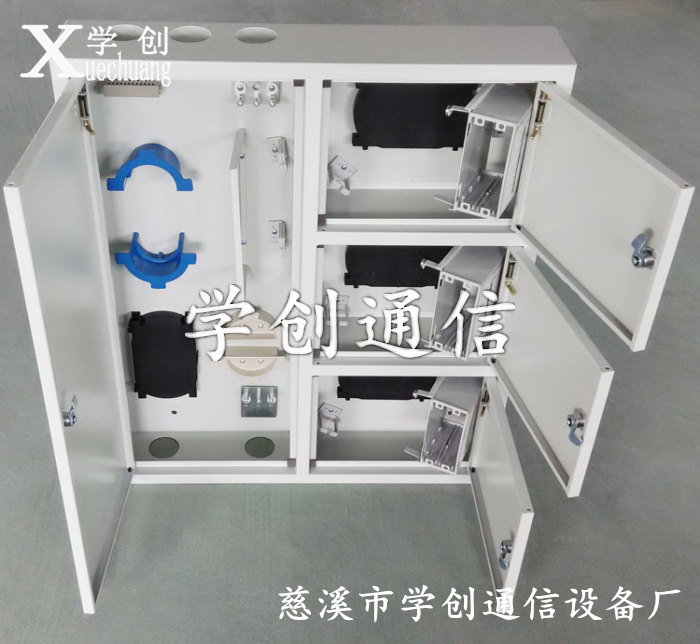

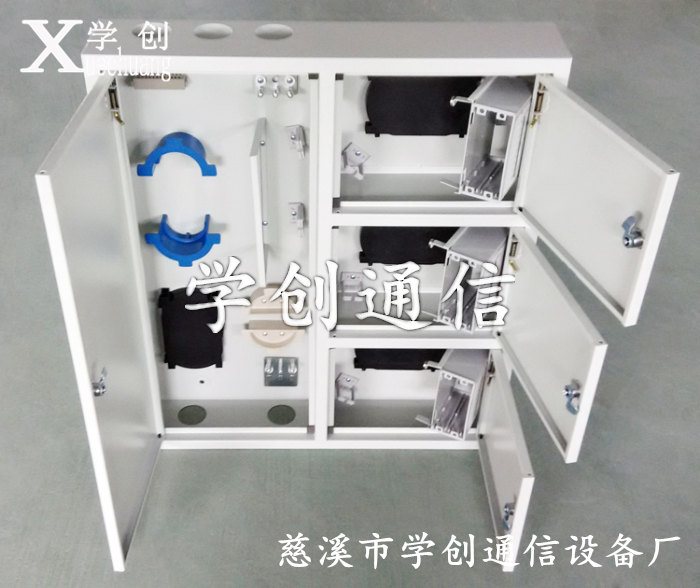

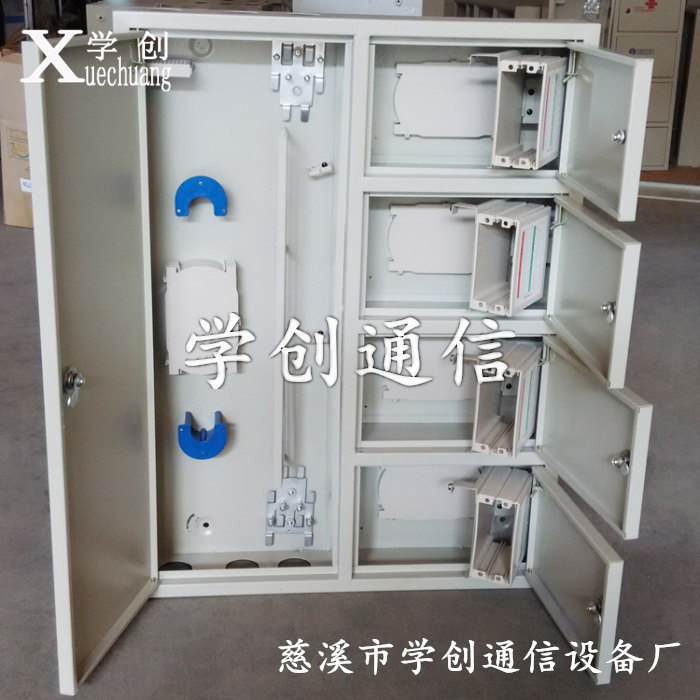

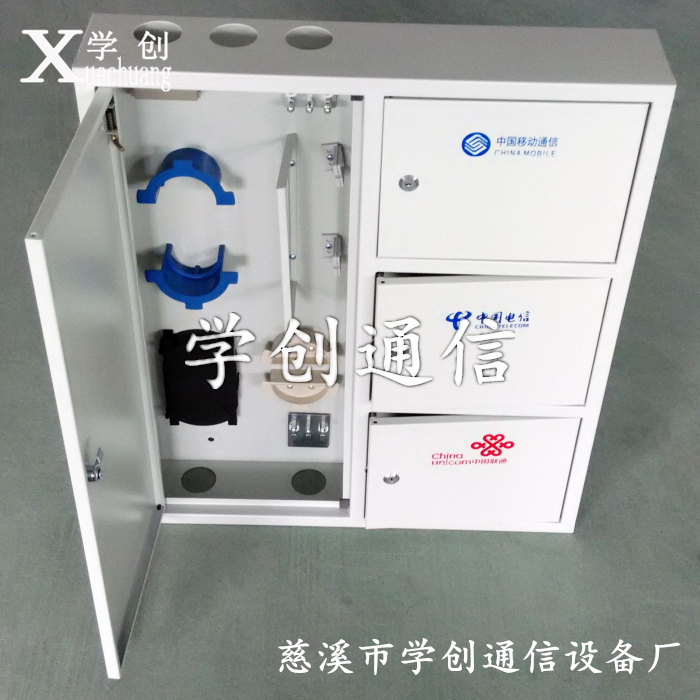

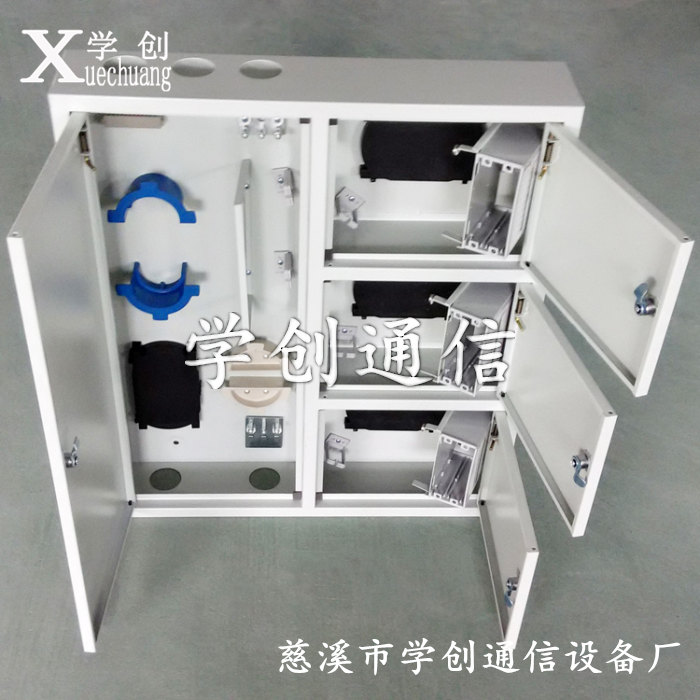

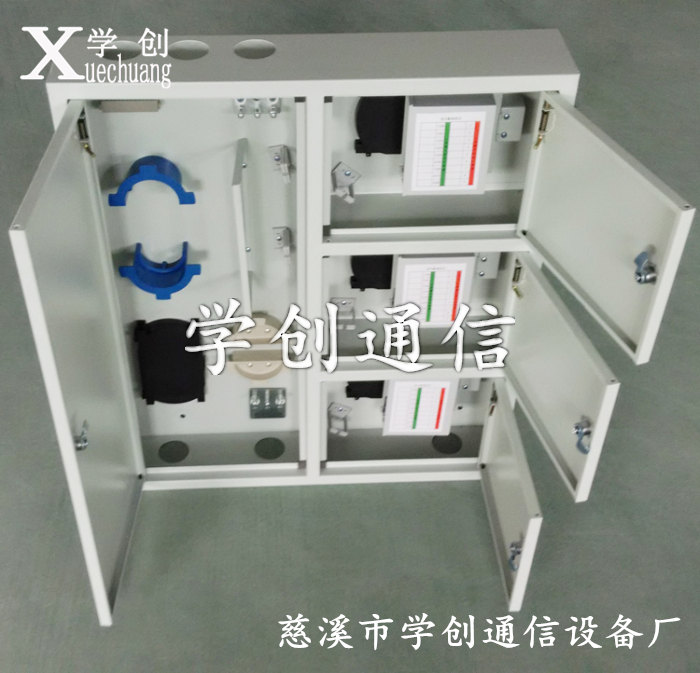

光纤接续盒由机箱、熔接单元、适配器单元、附件、尾纤等组成。光纤接续盒应能可靠固定终接光缆、调度光纤和妥善存放空闲软光纤。
（二）规格和容量要求：
光纤配线箱建议分为6芯、12芯和24芯三种规格，具体规格容量建议见下表，各省公司在工程建设时根据实际情况选用。
表1：光纤配线箱规格容量表
|
序号 |
容量 （芯） |
机架尺寸（高x宽x厚：建议） |
|
1 |
6 |
200mm×200 mm×100mm |
|
2 |
12 |
280mm×400 mm×100mm |
|
3 |
24 |
400mm×400 mm×100mm |
（三）光纤配线箱应配置熔接单元，并配备1条长度为1米的G.652 6/12/24芯单芯束状尾纤，以及光缆终接和保护所需的所有附件,光纤适配器按FC/PC或SC/PC 考虑。
（四）光纤配线箱应采用封闭式结构。外壳材料采用优质钢材、铝型材或ABS塑料，表面喷塑处理，颜色满足局方要求或与局站原有设备相一致。
（五）光纤连接器性能
光纤接续盒内的光纤连接器为FC/PC或SC/PC型。
1.光纤连接器光学性能要求
光纤连接器光学性能要求应符合表2要求。
表2 光纤连接器光学性能指标 单位：dB
|
编号 |
项目名称 |
多模（1300nm） |
单模（1310nm及1550nm） |
||||
|
插入损耗 |
附加损耗 |
插入损耗 |
附加损耗 |
回波损耗 |
回波损耗变化量 |
||
|
A |
试验前 |
≤0.35 |
|
≤0.35 |
|
≥45 |
|
|
B |
互换性试验 |
≤0.5 |
|
≤0.5 |
|
≥43 |
|
|
C |
机械耐久性 |
≤0.5 |
≤0.2 |
≤0.5 |
≤0.2 |
≥43 |
≤5 |
|
D |
抗拉试验 |
≤0.5 |
≤0.1 |
≤0.5 |
≤0.1 |
≥43 |
≤5 |
|
E |
高温试验 |
≤0.5 |
≤0.2 |
≤0.5 |
≤0.2 |
≥43 |
≤5 |
|
F |
低温试验 |
≤0.5 |
≤0.2 |
≤0.5 |
≤0.2 |
≥43 |
≤5 |
|
G |
湿热试验 |
≤0.5 |
≤0.2 |
≤0.5 |
≤0.2 |
≥43 |
≤5 |
|
H |
盐雾试验 |
≤0.5 |
≤0.2 |
≤0.5 |
≤0.2 |
≥43 |
≤5 |
|
I |
运输试验 |
≤0.5 |
≤0.1 |
≤0.5 |
≤0.1 |
≥43 |
≤5 |
|
*注1：附加损耗=例行试验后插入损耗－试验前插入损耗，出现负值时为零。 |
|||||||
|
*注2：回波损耗变化量=试验前回波损耗－例行试验后回波损耗，出现负值时为零。 |
|||||||
2．光纤连接器端面几何尺寸指标应符合表3要求。
表3 光纤连接器端面几何尺寸指标
|
插针外径（mm） |
曲率半径（mm） |
顶点偏移（μm） |
光纤凹陷/凸出（nm） |
|
||
|
ф1.25 |
PC型 |
7～25 |
≤50 |
－100 ～＋100 |
|
|
|
ф2.5 |
PC型 |
10～25 |
≤50 |
－100 ～＋50 |
|
|
|
|
注1：凹陷栏数值中，正号表明光纤凹陷，负号表明光纤凸出。 注2：MT系列连接器的端面指标暂不作要求。<!--[if !supportMisalignedColumns]--> |
|||||
|
|
|
|
|
|
|
<!--[endif]--> |
3．对于软光纤，应通过与熔纤盘熔接，并与适配器组成光纤连接器，其性能应能符合表2（D点抗拉试验除外）及表3中的技术要求。
4.光纤连接器寿命：插拔1000次仍能满足表2的性能要求
（六）软光纤性能
1．软光纤外径
软光纤的护套外径：标称值2.0mm，最大值3.0mm。
2． 软光纤的2m截止波长
λc≤1250nm（G.652光纤）、λc≤1470nm（G.655光纤）
3. 软光纤机械性能
带FC或SC连接器的软光纤机械性能应满足下表要求。
表4 连接器的软光纤机械性能
|
参数 |
性能指标 |
环境条件 |
|
振动 |
△IL〈0.2dB |
3个平面,6小时,10-55Hz |
|
曲绕 |
△IL〈0.2dB |
2磅压力下100次 |
|
扭转 |
△IL〈0.2dB |
2磅，0.5扭转，9次 |
|
张力（纵向） |
△IL〈0.2dB |
0度时15磅，90度时7.5磅 |
|
碰撞力 |
△IL〈0.2dB |
从1米高处下落8次 |
注：△IL表示附加插入损耗
（七）安装要求
光纤配线箱应能够具备壁挂安装条件，应具备壁挂安装的材料。
（八）使用环境条件
工作温度：-40℃～+55℃。
相对湿度：≤85％（+30℃）
大气压力：70 kPa～106kPa。
储运温度：－25℃～＋55℃
