三网合一光纤配线架规格
三网合一光纤配线架规格//三网合一光纤配线柜型号
【三网融合光纤配线架（生产厂家）三网融合光纤配线架（型号图片）三网融合光纤配线架（资料介绍）】
欣昊通信为适应中国电信、中国移动、中国联通、广电网络三网融合、FTTx的推广，推出从（OLT）局端一直到用户桌面的FTTH、FTTX光配线网络解决方案。产品主要包括MODF光纤总配线架、室外通信机柜，三网合一光纤配线架，三网合一光缆交接箱，三网合一光纤楼道箱，ODF光纤配线架、网络机柜、光缆交接箱，不锈钢光缆交接箱，光分路器箱，光纤分线箱，ONU光纤配线箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、室内布线光缆、无源器件、线路辅助设施等。
三网合一ODF光纤配线架（柜）144芯光纤配线架、288芯光纤配线架、576芯光纤配线架、648芯光纤配线架、720芯光纤配线架、864芯光纤配线架、960芯光纤配线架、1152芯光纤配线架、1440芯光纤配线架
【专业供应：中国电信、中国移动、中国联通、中国广电】
■ 主要性能
1 概述
1.1 本规范书适用于GPX421-A/C系列光纤配线架（柜）的结构设计、性能及技术指标、安装和调试等方面的技术要求。
1.2 本规范书未对一切技术指标及细节作出规定，也未充分引述有关标准和规范的条文。
2 产品说明与技术参数
2.1 产品名称：光纤配线架（柜）
2.2 产品组成：架（柜）体、光缆引入单元、过纤单元、熔配单元（含熔接配线一体化模块、适配器、集成尾纤及附件）、安装附件；
2.3结构特点说明：

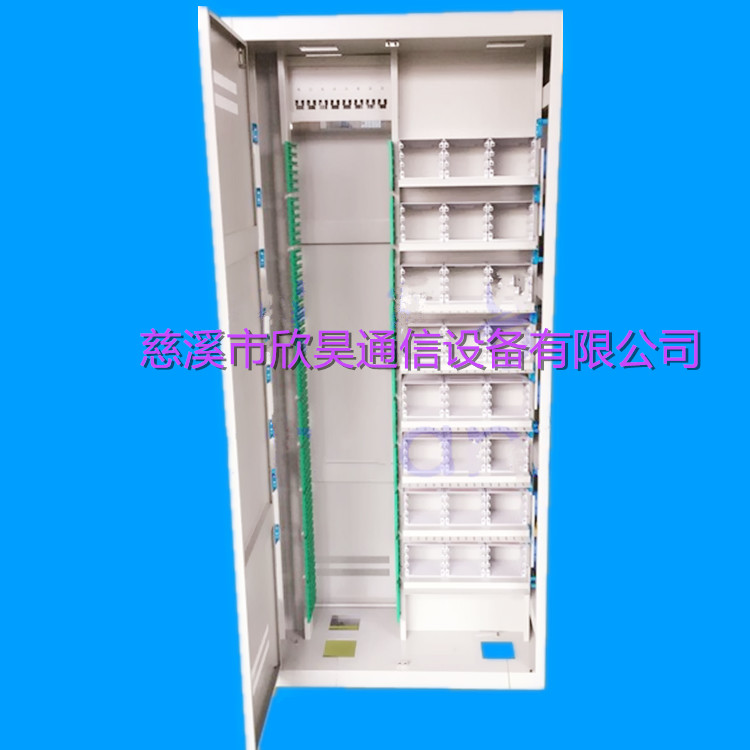

光纤配线架（柜）外形尺寸为2000（高）×800（宽）×400mm（深）

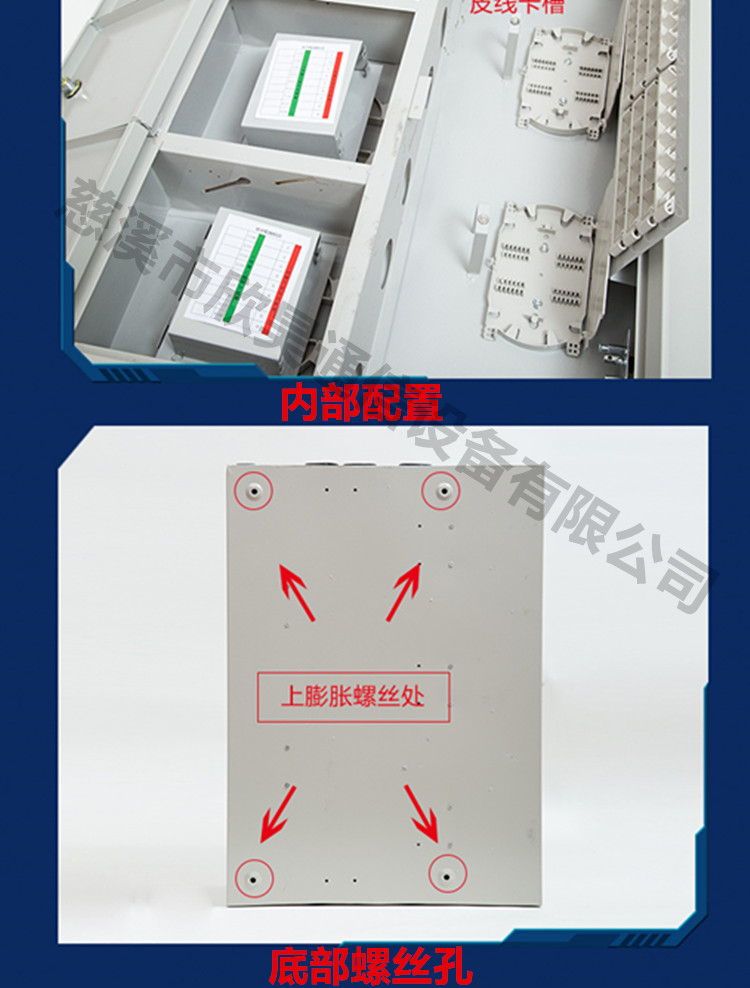

2.4 安装方式：采用膨胀螺丝与地安装
2.5 依据标准：产品应严格遵循以下行业标准
2.6技术参数
a) 使用环境要求：
b) 外观：
架（柜）体高压防护接地装置与架（柜）体间绝缘，绝缘电阻不小于1000MΩ/500V（直流电）；
架（柜）体高压防护接地装置与架（柜）体间耐电压不小于3000V（直流电）/1min不击穿、无飞弧；
架（柜）体高压防护接地装置与光缆中金属加强芯及金属护套相连，地线的截面积应大于6mm2；
架（柜）体高压防护接地装置与地相连的连接端子的截面积应大于35mm2；
架（柜）体高压防护接地装置应能可靠接地，接地处应有明显的接地标识；
d) 机械性能：
光纤配线架（柜）中所有零件采用的材料应具有防腐性能，如无防腐性能应作防腐处理；其物理化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其它损害，这些材料还必须与其它设备中所常用的材料相容；
光纤配线架（柜）中表面电镀处理的金属结构件，在通过GB/T2423.17-1993标准的盐雾试验方法进行48h盐雾试验后,外观不得有肉眼可见的锈斑；
采用涂覆处理的金属结构件，其涂层与体应具有良好的附着力，附着力应不低于GB/T9286-1998标准表1中2级要求；
光纤配线架（柜）中所有非金属材料结构件及光纤连接器的燃烧性能，在施加试验火焰的持续燃烧时间结束后，试验样品应符合：
使用条件：
1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。
特点：
1.机柜采用19”寸标准安装，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化单元，另可选配转配线单元和集中熔接单元（见后面单元体）
3.可简单调整面板、达到上下进缆；可靠的进装置和纤芯保护装置。
4.配置容量大，且有较强的布线空间。
5.采用封闭式机柜，前后开门。
