供应COFDM C321背负式发射机
产品名称  :C321背负式发射机      产品型号  :C321T


      详细信息

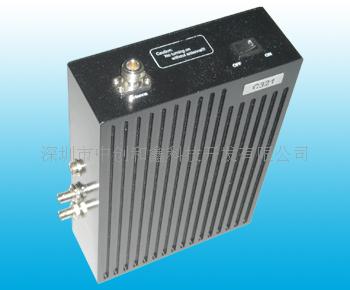

背负式便携发射机  C321T

        在突发事件现场，工作人员携带小型摄像机接驳到便携发射机，将事故现场情况的图像、声音采集并实时传输至指挥车或临时指挥部，指挥员可对现场情况分析，以便组织调度和远程指挥。
　　该产品可广泛用于公安﹑海关、消防﹑油田﹑矿山﹑银行、交通等重要部门，既可以独立使用，也可以和我们公司的车载无线发射机和基地站无线发射机组网使用。另外可以与有线监控配合使用，作为监控系统的补充。
1、总体要求：
　　C321无线高清晰度视频实时传输系统采用固定地点摄像（机动）和运动跟踪摄像（移动）相结合的方式，在城市环境、郊区环境和山地环境等不同位置、不同角度对重要场景和主要部位进行高质量图像拍摄，并将所拍摄的图像、声音信号通过无线电或微波的传输方式传输到各接收地点，再通过其他路由传输到指挥中心，进行视频信号的分发和处理。

2.  系统功能
2.1.  无线高清晰度视频实时传输系统前端：


C321图像传输前端设备是背负型。
C321无线图像传输前端采用COFDM调制技术和MPEG-2图像压缩技术，以确保传输的高性能和图像的高质量。
所有前端都具有非视距、运动中传输的功能；
图像传输前端设备使用通用视频接口，即可以接普通模拟摄像机和数码摄像机，也可以连接摄像头和专用夜视、红外和热像仪等军用图像采集设备，还可以连接专业摄像机；
背负型设备使用标准背架。
设备的视频和音频接口，电源接口一律使用军用航空插头，并且采用不同芯数以区分各功能接口，以防止误插损害设备；
设备传输距离在通视条件下要求不低于5公里，非通视条件下不低于2公里。

2.2.  无线高清晰度视频实时传输系统接收机功能
采用全向天线接收；
能够同时输出图像、声音信号；
接收机可备有一路VIDEO接口，可以支持一路视频输出；

2.3.  C321无线高清晰度视频实时传输系统组成
　　系统采用全数字传输方式，由背负图像传输前端设备、接收设备组成；
2.3.1  图像传输前端设备；
背负型前端组成包括：背负天线，全向高增益车载天线、图像前端发射模块（发射机）、电池组、背负背架；
2.3.2  接收设备
接收设备包括：全向天线、馈线、避雷器、接收机、电源、接地装置等；
2.4.  系统主要技术性能指标要求  　  　  　　
无线传输设备性能指标：
调制方式：　　　  COFDM，2K，QPSK
工作频段：  　  　  331±4MHz或根据用户要求定制
信道带宽：　　　  6/7/8MHz;
图像压缩格式:  　  MPEG2  4：2：0
传输距离：　　　  背负型发射模块大于2公里(非通视情况下);
输出功率：  　　　背负型2W
传输时延：  　　　小于200ms
移动速度：  　　　每小时不低于150公里;
通道带宽  　　　　8MHz
FEC：  　　　　　  1/2
保护间隔：  　　　1/8
电源接口：　　　  航空插头
供电：  　　　　　AC  220V
工作温度：　　　  -45°C~+70°C；
设备外观：  　　　230×130×60，2.0Kg
环境湿度：  　　　不小于95%

无线传输设备音视频技术指标
图像制式：　　  　  PAL；
视频压缩解压标准：MPEG-2
分辨率：  　　　　  720水平线  576垂直线；
视频速率：  　　　  大于4Mbit/s（速率可调）；
音频通道：  　　　  单声道。

无线图像接收设备技术指标
接收技术：  　　　全向天线接收
覆盖范围：  　　　全向360°
接收天线增益：  　>  10db
接收门限：  　　　</=  -90dBm
输出接口：  　　　标准AV接口，可同时输出一路VIDEO视频
电源供电：  　　　AC220V.
2.5.  系统接口技术指标：
　  2.5.1  背负型前端发射模块
与摄像设备接口技术要求：复合图像BNC接口,声音单声；
电源接口：三芯航空插头；
电池：锂电  7.7AH或车载电瓶；

　2.5.2  图像接收设备
输出接口：标准AV接口，声音RCA(L/R)；
接地电阻要求：小于4；
电源要求：  AC220V；
安装要求：  19寸标准机架式
