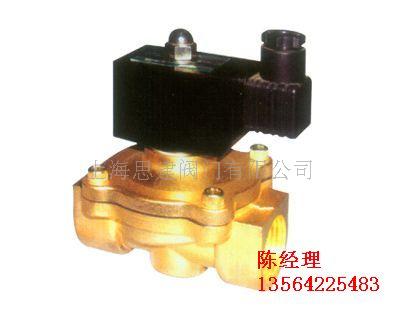

2T系列黄铜煤气电磁阀、黄铜煤气电磁阀、2T黄铜煤气电磁阀
ZCM煤气电磁阀

ZCM煤气电磁阀
一、用途
　　ZCM电磁阀是适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
二、型号规格说明


三、技术参数
公称通径（mm）  15  20  25  32  40  50  65  80  100  125  150  200  250  300  350
工作介质  煤气、液化石油气和天然气
介质温度℃  -20~80
环境温度℃  -40~60
公称压力(MPa)  1.0
工作压差(MPa)  0~0.03  0~0.1
安装方式  垂直安装
电源电压  AC  220V其它规格可作特殊订货
工作电流
(A)  直流  0.13  0.17  0.41  0.71  1.1
交流  0.13  0.17  0.41  0.71  1.1
功率
(VA)  直流  26  33  80  140  220
交流  26  33  80  140  220
防爆标志  E×d    IIBT4



四、外型连接尺寸
公称通径
DN  内螺纹连接  法兰连接
内螺纹  外形尺寸  外形尺寸  法兰尺寸
H  L  G  H  L  D  D1  D2  b  f  n-d
15  153  92  1/2  210  130  95  65  46  14  2  4  -Φ14
20  153  92  3/4  210  150  105  75  56  16  2  4  -Φ14
25  153  110  1  210  160  115  85  65  16  3  4  -Φ14
32  176  120  11/4  221  180  140  100  76  18  3  4  -Φ18
40  176  140  11/2  230  200  150  110  84  18  3  4  -Φ18
50  192  162  2  252  230  165  125  99  20  3  4  -Φ18
65              390  290  185  145  118  20  3  4  Φ18
80              401  310  200  160  132  22  3  8  -Φ18
100              408  350  220  180  156  24  3  8  -Φ18
125              424  400  250  210  184  26  3  8  -Φ18
150              515  480  285  240  211  26  3  8  -Φ22
200              540  600  340  295  266  26  3  8-Φ22
250              573  730  395  350  319  28  3  12-Φ22
300              608  850  445  400  370  28  4  12-Φ22
350              700  980  505  460  429  30  4  16-Φ22


五、常闭型
