ZXQ2004－R/I电阻/电流变换器、电阻/电流变换器
ZXQ2004－R/I电阻/电流变换器
ZXQ2004/ZXQ2004C执行器位置反馈装置（NO.0704）
（R/I变换器）
一、概述
ZXQ2004/ZXQ2004C执行器位置反馈装置能直接接收工业仪表开关信号，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC的执行器转角位置（或位移）反馈转换信号，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀位实际开度值、定位器壳内温度，操作方便。
二、主要技术指标
l 可接电动执行器反馈信号：电位器500Ω～10KΩ
l 输出执行器位置信号：低漂移输出4~20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离）
l 环境温度：0~70℃，湿度：≤85%
l 外形尺寸：
ZXQ2004→74 mm(底面长)x57mm(底面宽)x45mm(高/厚)
ZXQ2004C→62 mm(底面长)x48mm(底面宽)x26mm(高/厚)
l 密码锁，防止误操作

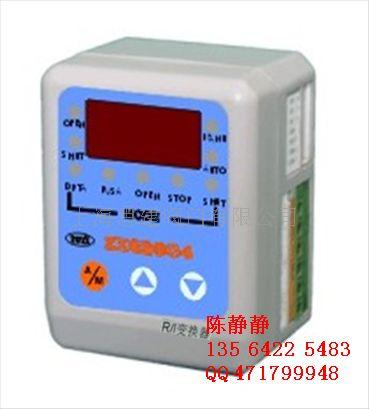

三、定位器面板
参数
显示 1 LED
视窗 通过按键切换显示阀门实际开度值、定位器壳内温度
状态
指示 2 OPEN （保留未用）
3 SHUT （保留未用）
4 MANU 手动状态（保留）
5 AUTO 自动状态（保留）
模式指示(MODE) 6 DRTA （保留未用）
7 RVSA （保留未用）
8 OPEN （保留未用）
9 STOP （保留未用）
10 SHUT （保留未用）
按键 11 A/M （保留未用）
12 ▲ 数值增加键
13 ▼ 数值减少键，自动状态下还用于切换显示定位器壳内温度
