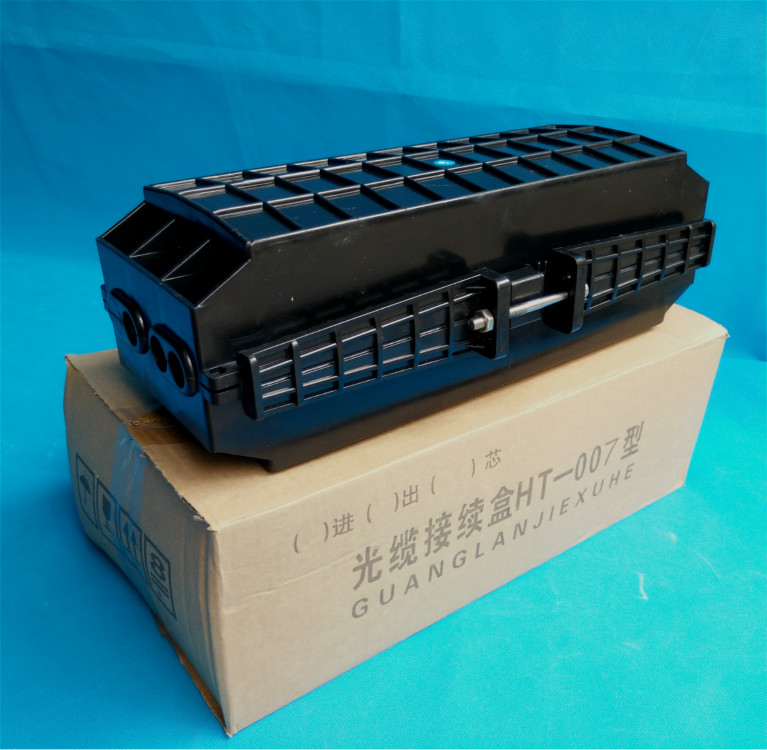

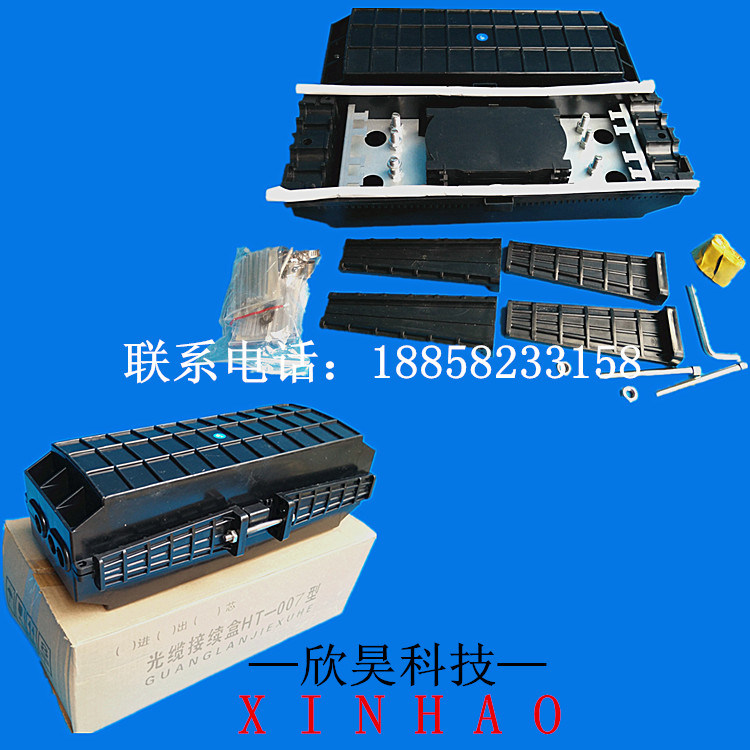

48芯光缆接续盒（图片）
此安装规范书适用本公司生产的标准产品—09型光缆接头盒，是为了正确安装而制定的。09型光缆接头盒可地埋、架空、管道、人井挂壁使用。它的适用环境温度范围是-40℃—+65℃。储存及运输温度范围是-50℃~+70℃，大气压力是70-106kpa。
一、基本结构及配置
2.1产品规格及容量：
接头盒壳体尺寸
470mm×200mm×90mm
重量（ 不含大纸箱重量）
3100克—3150克
光缆进出数量
8条
可安装光缆直径
Φ8mm~Φ18mm
光纤芯数
束状12-288芯，带状1152芯内

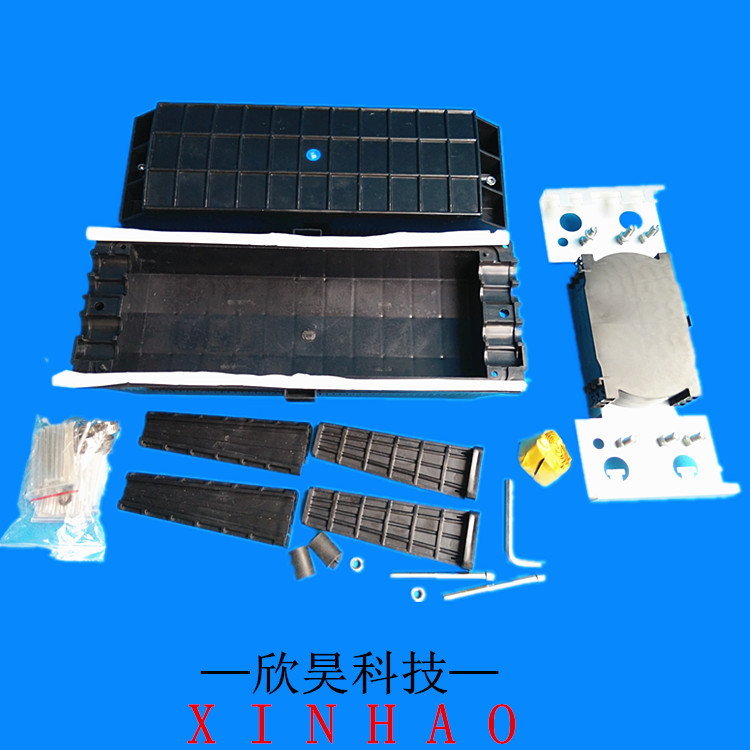

2.2主要部件：
序号
名称
数量
用途
备注
1
外壳
1套
光缆接头的整体防护
内径：320 mm×117mm
2
不锈钢螺丝
12只
固定外壳
规格：M8×35 mm
3
光纤收容盘
束状最多6片盘
带状最多6片盘
固定光纤接头保护热缩管及收容光纤
束状可配12、24、48芯盘，带状可配288芯盘。
4
基座
1套
固定光缆、加强芯和光纤收容盘
按规格配置
5
密封构件
1套
盒体（外壳）之间的密封
6
端面堵头
2个
不安装光缆的孔内使用
7
气门嘴
1套
充气后测量盒内气压，检查密封性能
按用户需要配置
8
接地引出装置
1套
将盒内光缆中的金属构件引出接地
按用户需要配置
2.3主要配件及专用工具：
序号
名称
数量
用途
备注
1
光纤接头保护热缩管
光纤芯线熔接点保护
按容量配置
2
尼龙扎带
固定带护套光纤
按容量配置
3
绝缘胶带
1卷
增大光缆直径便于固定
4
密封胶带
1卷
增大光缆直径与密封构件孔配套
5
挂钩
1卷
用于架空
6
接地线
1根
接地装置之间连通
7
密封条
2根
用于接头盒外壳密封
8
号码纸
1张
光纤标记
9
专用扳手
1只
用于安装外壳螺钉
10
光纤保护塑管
用户自定
与光纤收容盘固定，起到缓冲作用
按用户需要配置
