YH22010Z-3（自主运行）模块说明书
§4 模块外形特点

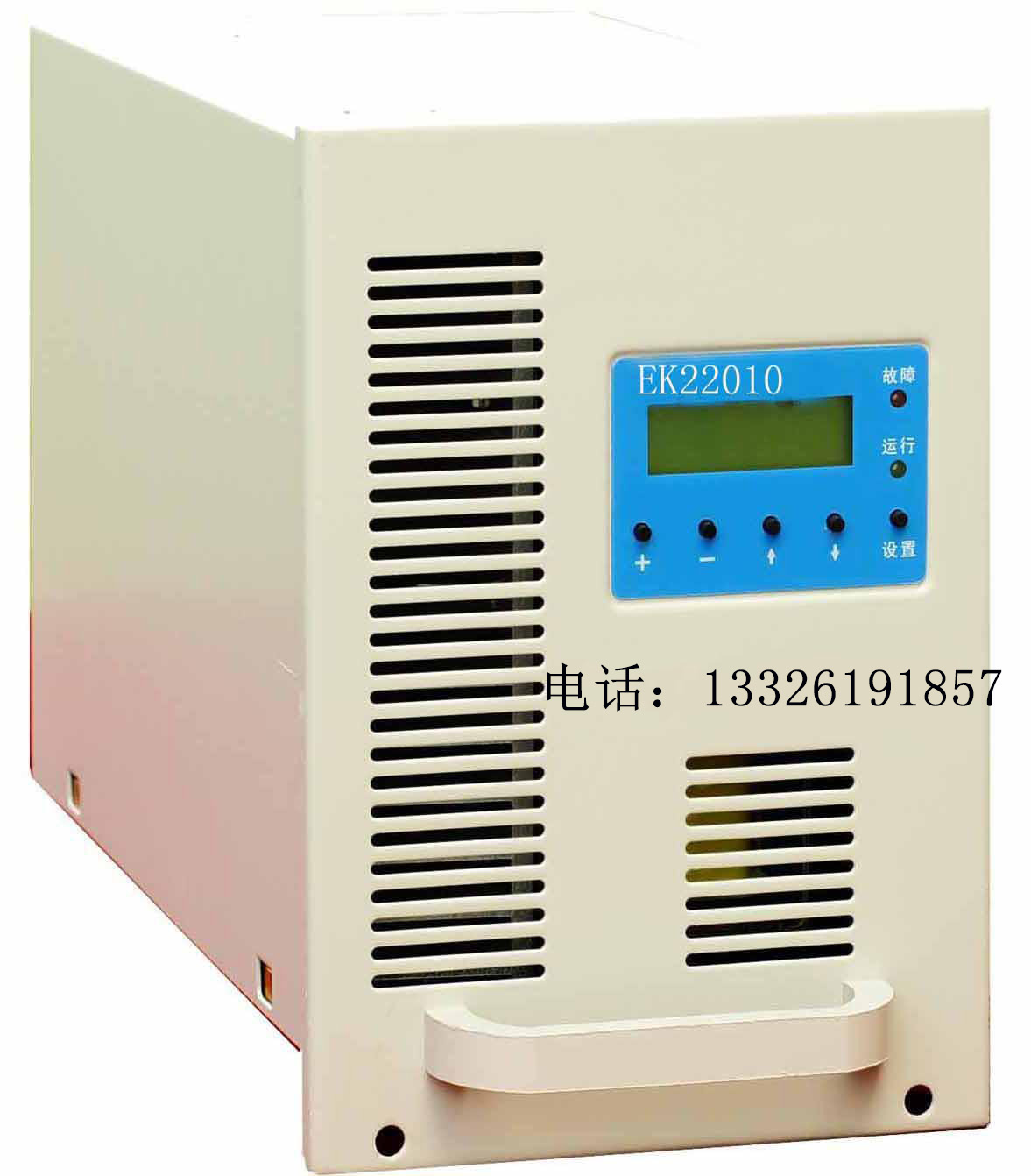

模块面板
YH22010Z-3（自主运行）模块说明书 YH22010Z-3（自主运行）模块说明书
模块前面板 模块后面板
§5 模块功能说明
5.1 保护功能
l输出过压保护：
输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点设为300V±2V 。
l输出限流保护
每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模块输出电流限制为额定输出电流的1.05倍，如果超负荷，模块自动调低输出电压以保护模块。
l短路保护
整流模块输出特性如下图，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
YH22010Z-3（自主运行）模块说明书
l模块并联保护：每个模块内部均有并联保护电路，绝对保证故障模块自动退出系统，而不影响其它正常模块工作。模块并机输出示意图如下：
YH22010Z-3（自主运行）模块说明书
l过温保护
过温保护主要是保护大功率变流器件，这些器件的过温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量，在一些特殊环境下，如环境温度过高、风机停转等情况下，模块检测散热器温度超过75℃时自动关机保护，温度降低到65℃时模块自动启动。
l过流保护
过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。
5.2 测量功能
测量模块输出电压和电流以及模块的工作状态，并通过LCD显示，使用者可以直观方便的了解模块和系统工作状态。
5.3 故障报警功能
在模块出现故障时模块会发出声光报警，同时LCD上显示故障信息，用户能方便的对模块故障定位，便于及时排除故障。
5.4 设置功能
l模块输出电压设置
通过LCD和按键设置模块的输出电压；根据设置的模块工作母线、模块充电状态、浮充电压、均充电压、控母输出电压等参数确定模块的输出电压。
l无级限流
通过LCD和按键设置模块的输出电流，可以在额定电流的范围内任意设置限流点。
l遥控功能
可遥控模块的开/关机、均/浮充电压转换。
l地址设置
5.5 校准功能
l模块输出电压测量校准
通过LCD和按键校准模块输出电压测量；操作方法见“8.3模块校准”。
l模块输出电流测量校准
通过LCD和按键校准模块输出电流测量；操作方法见“8.3模块校准”。
l模块输出电压控制校准
通过LCD和按键校准模块输出电压控制；操作方法见“8.3模块校准”。
5.6 通讯功能
YH22010Z-3（自主运行）模块说明书模块通过RS485和主监控之间通讯，主监控通过通讯实现模块参数设置，采集模块工作参数，控制模块工作状态。
