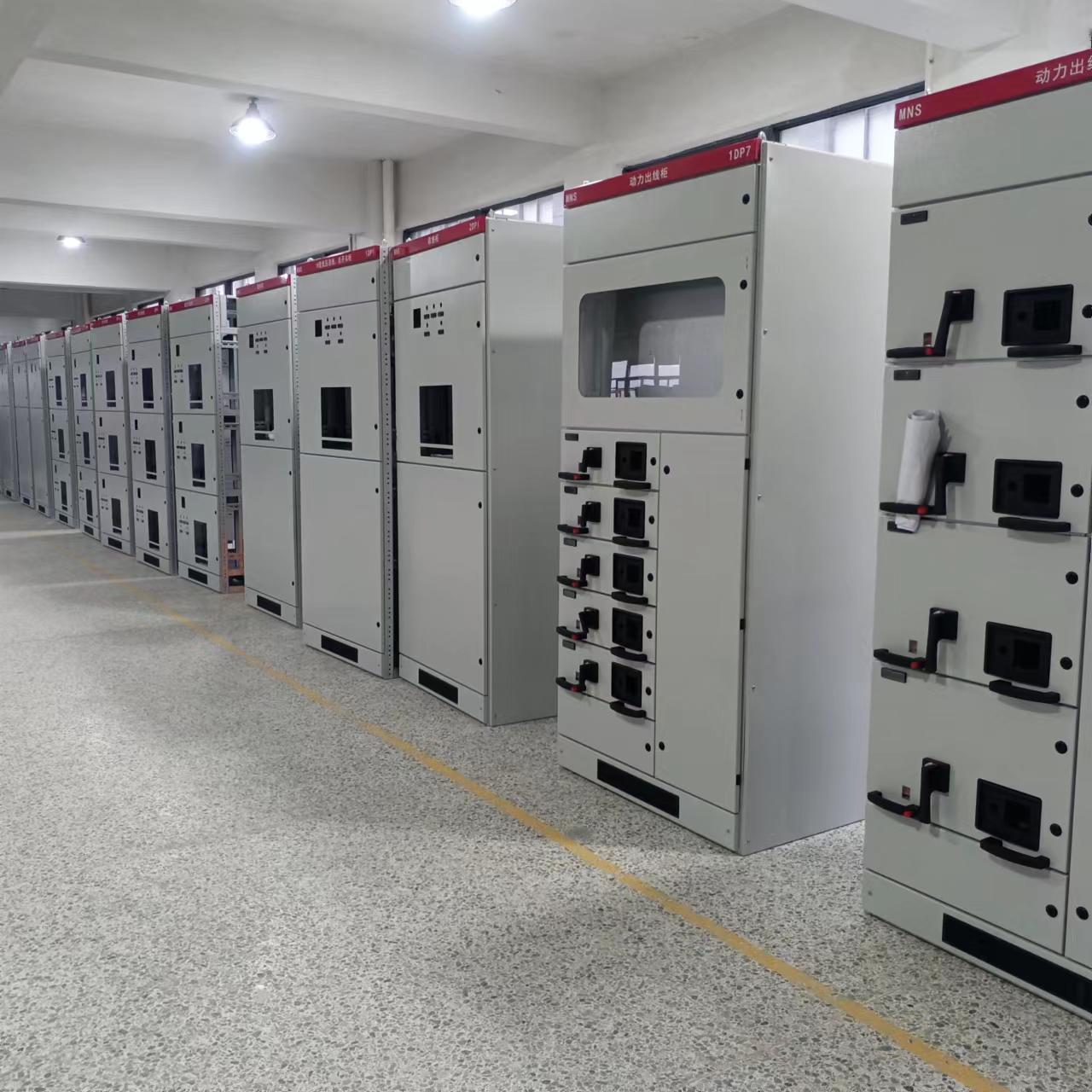

产品说明:

MNS型低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V．额定电流6300A以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之间。广泛应用于发电厂、变电所、厂矿食业和高层建筑的动力配电中心PC和电动机控制中心MCC。

本产品符合GB7251.JB/T9661-1999、IEC439-1(1992)标准。

使用条件：

1、周围空气温度不高于+40℃，不低于-5℃，并且124小时内其平均气温不高于+35~C；

2、周围空气相对湿度在温度为40℃时不超过50％，在较低温度时允许有较大相对湿度，如+20。C时为90％，但应考虑到由于温度的变化有可能会偶尔产生适度的凝露；

3、户内使用，使用地点的海拔高度不得超过2000m：

4、应安装在没有火灾、爆炸危险、严重粉尘、化学腐蚀、无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所：

5、安装时与垂直面的倾斜度不超过5％，且整组柜列相对平整(符合GBJ232_82标准)：

6、开关柜适用于以下温度运输和储存，-25℃-+55℃，在短时间内(不超过24 h)不超过+70℃：

7、若上使用条件不能满足时，由用户和制造厂协商解决。

结构特点：

1、MNS型低压开关柜框架为组台式结构，基本骨架由C型钢材组装而成。柜架的全部结构件由而封旨纹板、敷铝锌板、镀锌板等不需要二次加工及表面处理的优质原材料组成，通过自攻锁紧螺钉或8．8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25ram)变化：开关柜面板采用优质钢板经数控机床加工而成，表面经过纳米陶瓷、电泳处理后静电喷塑，抗磨耐腐，既有牢固的机械强度，又有可靠的接地连续性。

2、MNS型低压开关柜的每—个柜体分隔为三个室，即水平母线室(顶部或后部)，功能单元室，电缆室。室与室之间钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故，保证使用安全且防止事故蔓延：

3、水平母线为平置式安装，有效减少电气应力和热应力；

4、抽屉具有连接位置、试验位置、移动位置和分离位置。各抽屉与开关设有机械联锁装置，当开关处于分断时，抽屉才能抽出或插入；当开关处于合闸位置时，抽屉不能抽出或插入。同规格的功能单元抽屉可以方便地实现互换，每—个功能单元抽屉对应有16—32对辅助接点，能满足异地操作控制、电度计量和与计算机接口的自动化监测系统的需要：

5、MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出；

6、设计紧凑：以较小的空间容纳较多的功能单元：

7、结构件通用性强、组装灵活，以E=25ram为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要： '

8、垂直母线由高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠：

9、各种大小抽屉的钔械联锁机构符合标准规定，有连接、试验、移动、分离四个明显的位置，安全可靠：

10、采用高强度阳燃型工程塑料，有效加强防护安全性能：

11、通用化、标准化程度高，装配方便。具有可靠的质量保证。

MNS标准型

具有国内先进水平的低压抽出式开关柜，该产品标准化程度高，结构简单，框架为模数E=25mm的"C"型材组装而成，安全性好，大量采用高强度阻燃工程塑料组件。抽屉内具有可靠的机械联锁，使用时更加安全可靠，该产品侧出线可为3极或4极，后出线用电缆组件出线为3极，后出线L型铜排直接出线可为3极或4极。

1、抽屉单元高度的模数为200mm，分为8E/4单元、8E/2单元、8E单元、16E单元、24E单元五个尺寸系列：

2、每台抽屉柜最多能安装9个8E单元的抽屉或36个8E/4单元的抽屉：

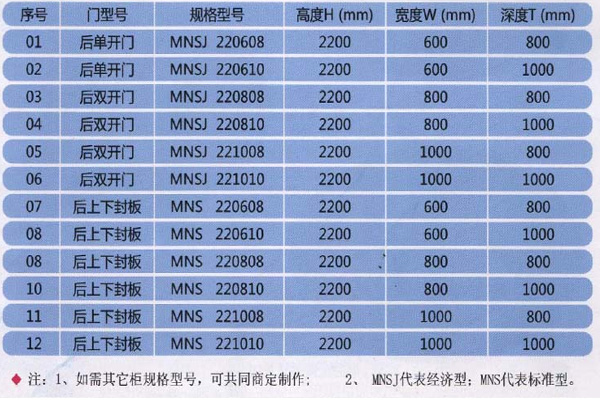

3、外形尺寸：600X800(1000)x2200、800X600(800、1000)x2200、1000X600(800、1000)X2200；

4、额定电流：水平母线最大电流6300A，垂直母线最大电流1000A，抽屉主回路最大电流630A，抽屉辅助回路额定电流10A；

5、柜体的防护等级为IP30～IP40。

MNS经济型

该柜型是我公司根据市场需求推出，框架为模数E=25 r"rim的"C"型材组装而成，装配速度高，经济实用，外形和抽屉联锁机构与标准型M NS相同，垂直母线通道及插件按6CK产品的布置方式，既保证产品的使用性能，又降低产品成本，且8E/2单元抽屉电流可达100A：

1、抽屉单元高度的模数为200mm，分为8E/4单元、8E/2单元，8E单元、12E单元、16E单元、20E单元、24E单元七个尺寸系列：

2、每台抽屉柜最多能安装9个8E单元的抽屉或36个8E/4单元的抽屉：

3、外形尺寸：600XS00(1000)X2200、800X800(1．000)X2200、1000X800(1000)X2200：

4、额定电流：水平母线最大电流6300A，垂直母线规格根据客观需求定，最大电流为：/600A，抽屉主回路最大电流630A，抽屉辅助回路额定电流10A：

5、柜体的防护等级为IP30～IP40。
