西门子EM231
广州欧蓝自动化设备有限公司
订货数据
订货号
EM231 4AI 6ES7 231-0HC22-0XA0

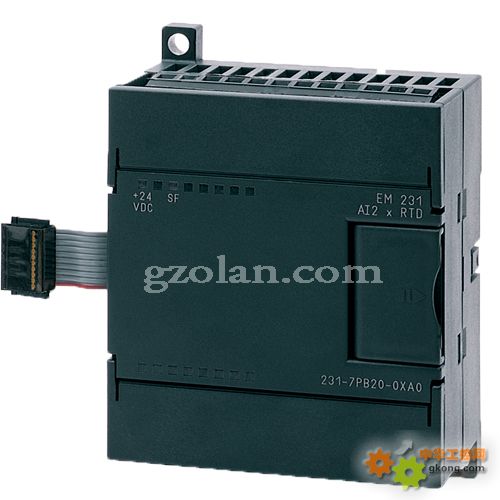

EM 231 2路输入热电阻
6ES7 231-7PB22-0XA0
EM 231 4路输入热电偶
6ES7 231-7PD22-0XA0
EM 231 CN 热电阻模块接线
用户可以直接将EM231 CN 热电阻模块接到S7-200 CN 模块上，
或者用户可用扩展接线方式。使用屏蔽线可达到最好的抗噪性。
如果用户使用屏蔽线，应将屏蔽接到信号连接器的1 至4 针接地点上。
该接地点与电源连接器的3至7针共地。如果有的热电阻输入通道没有使用，
用户应将一个电阻器与没用的通道输入相连，
以防止由于浮地输入信号产生的误差，影响有效通道的错误显示。
用户需将电源连到电源连接器的1 和2 针上。用户必须将电源连接器的针3连到附近的机壳地。
用户可按三种方式将热电阻模块与传感器相连。精度最高的是4 线，精度最低的是2 线,建议
只有在用户应用中不在乎接线误差时才用2 线。
EM 231 CN 热电阻模块
EM 231 CN 热电阻模块提供了,S7-200 CN 与多种热电阻的连接接口。用户可以通过DIP 开关来
选择热电阻的类型，接线方式，测量单位和开路故障的方向。所有连接到模块上的热电偶必须
是相同类型。DIP 组态开关位于模块的下部，如图30 所示。为使DIP 开关设置起作用，
用户需要给PLC 和/或用户24V 电源断电再通电。
