直流屏充电模块DSP220-10A高频电源模块
供应直流屏充电模块DSP220-10A，电源模块DSP220-10A，整流模块DSP220-10A，DSP110-10A，DSP220-20A，DSP220-05A
产品用途
配电房高低压断路器及二次设备等提供稳定可靠的直流电源。
用户具体要求进行灵活组合。
地点。
、遥调”功能，满足无人值守要求。
硅链回路、直流变换器、逆变器、阀控式密封铅酸免维护蓄电池。

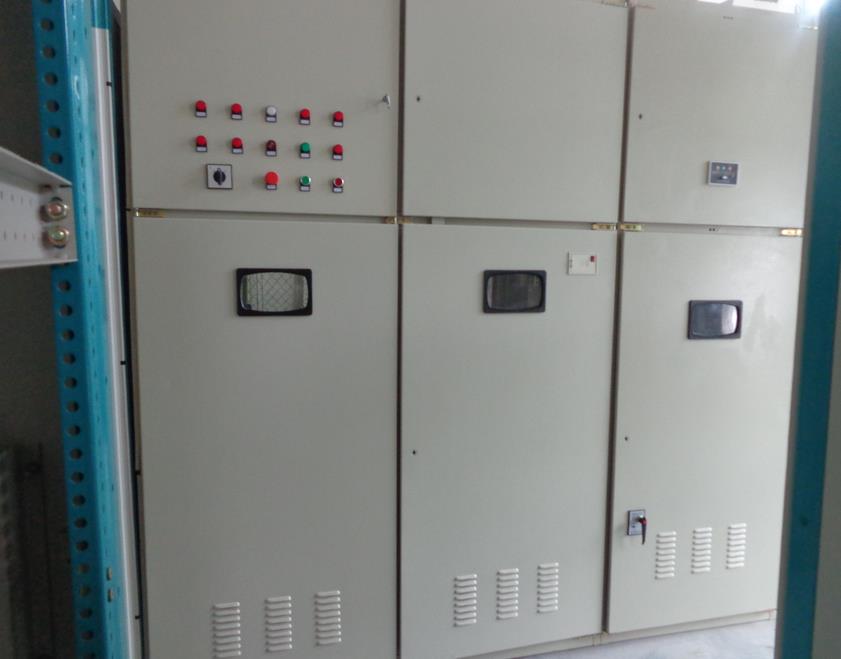

我公司生产的HYZ系列直流电源装置广泛适用于电力煤炭、钢铁冶炼、石油化工和市政建筑等领域，为厂矿企业变电所及
1.2执行标准和规程
* DL5000—94《火力发电厂设计技术规程》；
* IEC896—2—1995《阀控式铅酸免维护蓄电池》；
* ZBK45017—90《电力系统用直流屏通用技术条件》；
* GB50172—92《电气装置安装规程蓄电池施工验收规范》；
* DL/T5004—95《火力发电厂、变电所直流系统设计技术规定》
系统组成及主要功能特点
主要由交流配电、监控模块、整流模块、微机绝缘监测、蓄电池巡检、降压硅链、闪光报警、直流馈电等组成。也可根据
直流电源系统基本原理框图
* 两路交流输入，自动切换，可靠性高；
* 整流模块并联运行，N+1热备份方式，任何单只模块损坏不影响系统运行；
* 监控模块采用全中文液晶显示。监控模块因故障退出运行整流模块能正常工作；
* 微机绝缘监测能实时监测直流系统绝缘，并能自动查找支路接地，借助卡钳接收器，可以在不停电的情况下确定具体接
* 可通过RS485通讯接口实现变电站综合自动化系统，并可接入电厂DCS系统。实现直流电源系统的 “遥测、遥控、遥信
1.5主要技术参数
* 交流输入电压：交流380V±15%，50HZ，三相四线制，两路电源输入（可交流单相220V供电）。
* 直流输出电压：DC220V、DC110V；
* 输出电流：控制母线（KM）5~120A；
* 电池容量：阀控密封式铅酸免维护蓄电池20Ah~3000Ah；
* 稳压精度：≤±0.5%；
* 稳流精度：≤±0.5%；
* 纹波系数：≤±0.5%；
* 系统效率：≥92%；
* 功率因素：≥0.99；
* 运行噪音：≤50dB；
* 介电强度：2000V/min无闪络，无击穿；
* 绝缘阻抗：＞10MΩ；
* 防护等级：IP30；
* 外形尺寸：2260(高)×800（宽）×600（深）(mm)；
2360(高)×800（宽）×600（深）(mm)；或根据用户要求制作。
1.6使用环境条件
* 安装地点：室内安装（也可装于箱内）；
* 相对湿度：在+40℃时上应≤50%，温度较低时允许有较高相对湿度；
* 海拔高度：安装地海拔高度≤3000米；
* 地震烈度＜8°，安装垂直倾斜度＜5°；
* 污染等级≤3级，环境中无导电微粒；
* 安装地应无爆炸危险及无严重霉菌，无腐蚀金属和破坏绝缘的气体；
* 安装场地应有良好的空气流动和散热条件。
2.主要单元功能介绍
模块单元功能介绍：监控模块、充电整流模块、WZJ-1微机直流绝缘监测系统、WMX型微机免维护蓄电池检测仪、降压
3.典型方案设计
