BHD6-400/660-2G矿用隔爆型低压电缆接线盒

使用前请认真阅读使用说明书！

1　概述

1.1　产品特点

BHD6系列矿用隔爆型低压电缆接线盒（以下简称接线盒）主要由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地装置等组成；

隔爆外壳采用Q235A钢板，用二氧化碳气体保护焊自动焊接而成，焊缝饱满平整，上盖采用螺栓压接形式，两侧为电源引线端；

壳体内设有陶瓷接线柱，陶瓷表面上釉，具有优良的电气绝缘性能和机械性能；

接线柱上有压板或接线卡爪将电缆头压紧，接触电阻小，稳定可靠。

1.2　主要用途及适用范围

BHD6系列矿用隔爆型低压电缆接线盒，适用于含有甲烷或煤尘爆炸危险的煤矿井下，在交流50Hz、电压至1140V的供电网络中，供信号、照明、动力设备供电电缆的连接和分支之用。

1.3　使用条件

接线盒在下列条件下能正常工作：

a) 环境气压：86kPa～110kPa；

b) 环境温度-20℃～+40℃；

c) 空气相对湿度不大于95%(+25℃时)；

d) 具有甲烷爆炸性气体混合物的煤矿井下；

e) 无显著摇动和剧烈冲击振动的环境；

f) 在无破坏绝缘的气体或蒸汽的环境中；

g) 能防止滴水的地方；

h) 污染等级：3级；

i) 安装类别：Ⅲ。

1.4　执行标准

GB3836.1-2010     爆炸性环境 第1部分：设备  通用要求

GB3836.2-2010     爆炸性环境 第2部分：由隔爆外壳“d”保护的设备

GB3836.3-2010     爆炸性环境 第3部分：由增安型“e”保护的设备

MT429-2008        煤矿用隔爆型低压电缆接线盒

Q/SZ831-2013      矿用隔爆型低压电缆接线盒

1.5　产品型式

接线盒的防爆型式为矿用隔爆型，防爆标志为“ExdIMb”。







1.6　型号含义

矿用隔爆型低压电缆接线盒

B  H  D  6 － □ / □－□ G



















2　技术特征

2.1　主要技术参数见表1

表1　

接线盒型号	额定电压 kV	额定电流 A	引入电缆通数/个	引入最大电缆外径/mm	最大外形尺寸 mm	质量 kg
BHD6-400/1140(660)-4G	1140(660)	400	4	φ78	730×470×202	35
BHD6-400/1140(660)-3G	1140(660)		3		730×470×202	35
BHD6-400/1140(660)-2G	1140(660)		2		730×295×202	35
BHD6-200/1140(660)-4G	1140(660)	200	4	φ51、φ40（各2）	524×405×160	30
BHD6-200/1140(660)-3G	1140(660)		3	φ51	524×410×160	30
BHD6-200/1140(660)-2G	1140(660)		2	φ51	524×281×160	30
BHD6-100/660(380)-4G	660(380)	100	4	φ40	434×280×152	21
BHD6-100/660(380)-3G	660(380)		3	φ40	434×280×152	21
BHD6-100/660(380)-2G	660(380)		2	φ40	434×280×152	20

2.2　接线盒能承受交流50Hz的工频耐压试验，历时1min而无击穿或闪络现象，工频耐压试验值应符合表2的规定。

表2　

额定电压/V	工频耐压试验电压值（交流有效值）/V
1140	4200
660	3000

3　结构特征

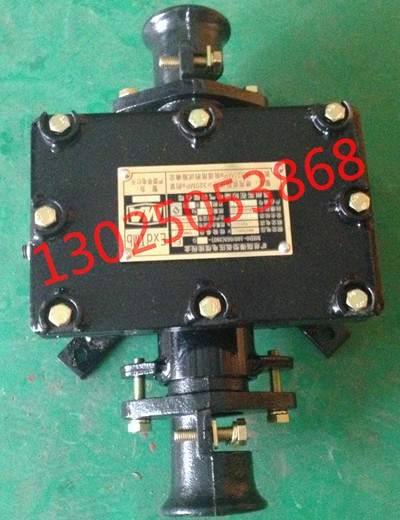

接线盒为方形结构，采用上下开盖形式。主要由上盖（含标牌、提手）、壳腔、陶瓷接线柱、内外接地装置、电缆引入装置等部分组成。接线盒外表喷涂黄色（1140V、660V产品）或黑色（660V、380V产品）磁漆，整体简洁美观。

4　安装使用

a) 接线盒的安装必须在切断电源后进行！

b) 安装前务必确认实际电源电压、工作电流不大于接线盒的额定工作电压和额定工作电流，否则不可安装使用。

c) 电缆与接线盒的安装工作可在井上进行，也可在井下进行，安装应首先对电缆仔细进行检查，其护套应完整无损，芯线应没有潮气侵入。查看接线盒的外壳是否有破损，标志牌，警告牌及紧固件是否完整。如果一切正常，拆掉上盖，卸去接线柱上的螺栓、压板，然后进行电缆的安装。

d) 内部电缆引接时应合理处理裸露线头，并全部压入翼形垫圈或压板内，裸露线不得刺出，以保证各不同电位间的电气间隙和爬电距离符合标准要求。

e) 电缆安装完成后，确认各隔爆面完好无损，再装好密封圈、挡圈、压盘、压线板，最后盖上上盖，紧固好螺栓。

f) 安装完的接线盒各隔爆面的隔爆间隙不得大于0.4mm，否则不得下井使用。

5 故障分析及排除

接线盒的常见故障分析及排除方法见表3

表3　

故障现象	原因分析	排除方法
温度过高或局部过热	电缆之间的压紧力不够或松动	旋紧接线柱上的螺母，压紧电缆
	电缆头之间的接触长度不够	重新压线，确保电缆头之间的接触面积足够，并完全被压板压紧
	负荷偏大，电缆截面积不够或接线盒容量不够	调整负荷，或更换大电流规格的电缆和接线盒

6　保养、维修

00001——警告：严禁带电打开!严禁损伤隔爆面！

00002——保养、维修接线盒时必须切断上级电源!确保在无残余电压的情况下进行！残余电压应采用可靠的方法进行放电清除。

00003——接线盒的定期检查应与电缆同时进行，如发现温度异常时，应检查电缆主芯线之间接触是否可靠、压板是否压紧。

00004——保养、维修接线盒时要对橡胶密封圈进行检查，若出现老化变形，应向厂家购买更换。

00005——保养、维修后隔爆面应涂防锈油。

7　安全警示及注意事项

00006——投入使用前应仔细检查，必须在全线安装完成后方可送电。

00007——接线盒内外接地必须可靠连接，所有保护接地装置应与主接地极连接成一个总接地网。

00008——接线盒若出现故障，应由授权的专业人员维修，严禁存在故障的接线盒下井使用!

00009——严禁随意改变接线盒的结构或零部件！

00010——使用中暂不引入电缆的出线口必须使用附带的钢质堵板压紧密封，以保证其防爆性能。

8　包装、运输、贮存要求

接线盒用塑料袋套装后，再用毛毯包装。

在运输过程中，接线盒不许受剧烈机械冲击、曝晒和雨淋，严防摔掷、翻滚、重压。

接线盒应贮存在坏境温度0～40℃、干燥、清洁及通风良好、无腐蚀性介质的仓库内。

9　开箱及检查

开箱前，应检查带有本公司标识的包装是否完好，如有破损或有被拆箱迹象请与供货商或承运单位联系解决。

开箱后，应对照装箱清单检查箱内接线盒的数量、说明书、合格证、专用工具是否相符齐全，并检查接线盒外观是否完好，标志是否齐全，零部件有无损坏等。

装箱清单见表4：

表4　

序号	名称	单位	数量	备注
1	装箱清单	张	1
2	矿用隔爆型低压电缆接线盒	台	1
3	使用说明书	本	1
4	合格证	个	1	加盖出厂日期和检验员章方有效

注意：接线盒在出厂时已进行了严格的检验，确保产品百分百合格，但是由于运输、贮存条件的不当，可能会造成产品损坏，还请广大用户及时向我公司反馈解决。

10　订货须知

用户订货须写明购买产品型号、名称及订购数量。

如：BHD6-400/1140（660）-3G，矿用隔爆型低压电缆接线盒，50台。

11　售后服务与信息反馈

在产品质量保证期内，凡属产品质量问题，本公司负责免费维修或退换。质量保证期外的产品维修可能会收取一定的零配件费用。同时，保证终身向用户提供产品维修所需的零部件。

任何有关产品的问题，可随时向厂家咨询。
