28型矿用电缆挂钩、38型矿用电缆挂钩、50型矿用电缆挂钩、68型矿用电缆挂钩、80型矿用电缆挂钩、100型矿用电缆挂钩
矿用电缆挂钩的抗静电及阻燃性能均符合煤矿行业标准要求；具有重量轻、结构简单、安装方便、成本低、抗老化性能好以及抗断裂和抗弯曲强度性能好、使用寿命长等特点。GL-PVC 28×126×49
GL-PVC 50×172×78
GL-PVC 80×198×112
GL-PVC 68×180×100
GL-PVC 18×117×41
GL-PVC 28×126×49
GL-PVC 38×139×62
型号：28/38/50/68/80/100
28型矿用电缆挂钩、38型矿用电缆挂钩、50型矿用电缆挂钩、68型矿用电缆挂钩、80型矿用电缆挂钩、100型矿用电缆挂钩
产品特点：阻燃、抗静电、可回收、环保、一挂钩的抗静电及阻燃成分均匀分布在挂钩本体内，幼儿抗静电及阻燃性能指标不会因时间而受到影响，抗静电及阻燃性能均符合煤炭行业标准，适用于井下易燃、易爆的工作场所。
质轻、安装方便一挂钩密度小、质量轻、成本低、运输、安全方便，用在井下安装时不仅能降低工作劳动强度，提高工作效率，而且工程造价低。
抗老化、耐腐蚀一挂钩抗老性能好，不易脆化，具有良好的韧性，吸收冲击力。
适用范围：适用于矿山、地面及地下通道架设电缆，尤其适用于煤炭井下架设电缆。
28型矿用电缆挂钩、38型矿用电缆挂钩、50型矿用电缆挂钩、68型矿用电缆挂钩、80型矿用电缆挂钩、100型矿用电缆挂钩

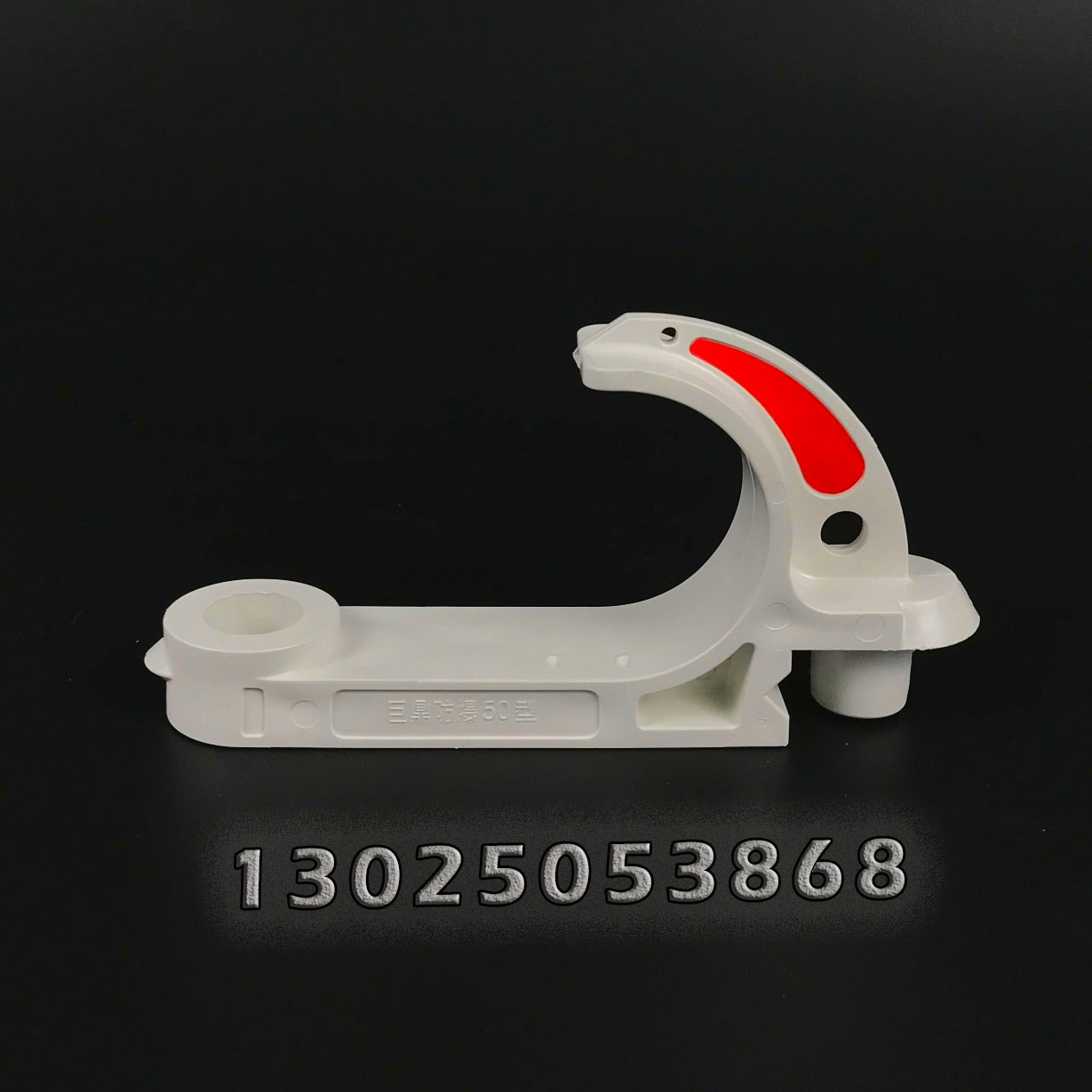

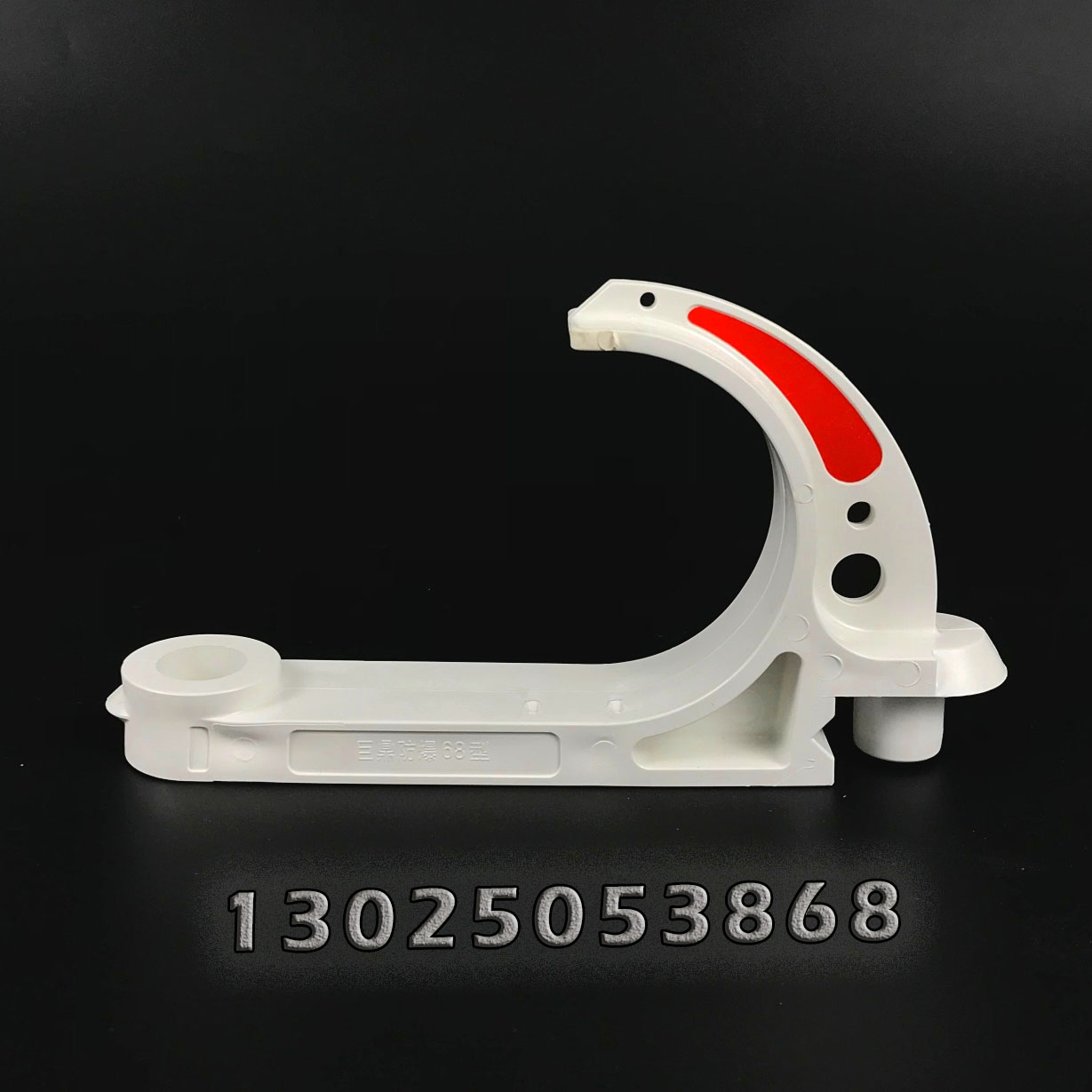

产品结构：
1、钩体 2、连接孔 3、连接柱 4、卡钩 5、卡柱 6、反光标志 7、弧形钩
28型矿用电缆挂钩、38型矿用电缆挂钩、50型矿用电缆挂钩、68型矿用电缆挂钩、80型矿用电缆挂钩、100型矿用电缆挂钩
型号规格 弧形钩直径（A） 长度（B） 宽度(C) 所挂电缆外径 承载（Kg）
GL-PVC/S18×113×41 18 113 41 18 250
GL-PVC/S28×119×49 28 119 49 28 250
GL-PVC/S38×140×66 38 140 66 38 250
GL-PVC/S58×158×86 58 158 86 58 210
GL-PVC/S68×170×100 68 170 100 68 210
GL-PVC/S80×182×110 80 182 110 80 210
GL-PVC/S100×220×13 100 220 131 100 210
28型矿用电缆挂钩、38型矿用电缆挂钩、50型矿用电缆挂钩、68型矿用电缆挂钩、80型矿用电缆挂钩、100型矿用电缆挂钩
安装说明
1、根据电缆型号及外径的大小选择适合的电缆挂钩，将1.2-1.8m(也可以以电缆不下垂为下限)为一个悬挂单元，每一单元根据电缆根数悬挂一个或多个电缆挂钩。
2、悬挂时，先将专门螺栓或其它悬挂件穿过连接孔将挂钩固定在井壁上，挂钩固定时，弧形钩呈 垂直下垂状。如多根电缆悬挂，需采用一组挂钩两两串联悬挂，施工人员在地面上先将挂钩两两串联，再依前法固定。
3、两个挂钩串联时，先将一个挂钩的连接孔对准另一个挂钩的连接柱，两挂钩的钩体成直角，用力按入，使连接孔完全进入连接柱，然后手持弧形钩旋转，使两挂钩钩体成180度，一挂钩的连接孔刚好嵌入另一挂钩连接柱的中央，串联完成，多个挂钩两两串联，依次类推。
4、挂钩（串联）固定完毕，施工人员脚踩实地依次将电缆小心送入弧形钩，完成悬挂任务。
28型矿用电缆挂钩、38型矿用电缆挂钩、50型矿用电缆挂钩、68型矿用电缆挂钩、80型矿用电缆挂钩、100型矿用电缆挂钩
注意事项
1、每个单元可串联挂钩个数不宜超过10个。
2、为提高悬挂质量，挂钩的钩体在静止时紧靠井壁，如无法做到，应适当减少串联个数或增加单元组。
3、严禁施工人员以凌空跳跃方式交电缆快速送入弧形钩，可能使弧形钩在瞬间电缆加人体的重量，造成断裂。
4、确认电缆整体进入弧形钩后，施工人员才可以放开电缆
组合方式有：直八连挂、直五连挂、梯型六连挂、横五连挂
