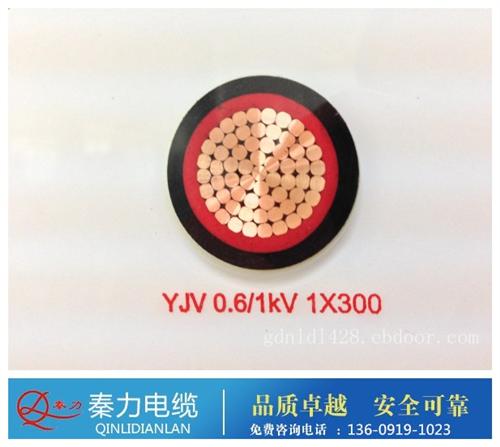

陕西秦力电缆厂生产的 8.7/15KV-YJV，YJV22高压电缆价格表

电压  10kV中压电力电缆
芯数  1芯  3芯
规格  YJV  YJY  ZCYJV  YJV  YJV22  ZCYJV   ZCYJV22  YJY22  YJY23
25  24.78  24.91  25.28  74.08  83.77  80.51  91.52  84.18  84.22
35  31.36  31.52  31.89  94.19  104.58  101.41  113.19  105.08  105.13
50  38.83  38.92  39.39  117.03  128.40  125.05  138.00  128.67  128.72
70  50.56  50.67  51.15  152.86  164.82  161.82  175.43  165.16  165.21
95  64.38  64.52  65.00  195.13  207.96  205.28  219.87  208.38  208.44
120  78.30  78.47  79.00  237.34  251.17  248.54  264.32  251.67  251.74
150  94.11  94.31  94.85  285.15  300.36  297.53  314.89  300.96  301.03
185  114.13  114.37  114.95  345.81  362.45  359.63  378.68  363.18  363.26

 2、电场分布原理

   高压电缆每一相线芯外均有一接地的（铜）屏蔽层，导电线芯与屏蔽层之间形成径向分布的电场。也就是说，正常电缆的电场只有从（铜）导线沿半径向（铜）屏蔽层的电力线，没有芯线轴向的电场（电力线），电场分布是均匀的。

   在做电缆头时，剥去了屏蔽层，改变了电缆原有的电场分布，将产生对绝缘极为不利的切向电场（沿导线轴向的电力线）。在剥去屏蔽层芯线的电力线向屏蔽层断口处集中。那么在屏蔽层断口处就是电缆最容易击穿的部位。电缆最容易击穿的屏蔽层断口处，我们采取分散这集中的电力线（电应力），用介电常数为20~30，体积电阻率为108~1012Ω??cm 材料制作的电应力控制管（简称应力管），套在屏蔽层断口处，以分散断口处的电场应力（电力线），保证电缆能可靠运行。

   要使电缆可靠运行，电缆头制作中应力管非常重要，而应力管是在不破坏主绝缘层的基础上，才能达到分散电应力的效果。在电缆本体中，芯线外表面不可能是标准圆，芯线对屏蔽层的距离会不相等，根据电场原理，电场强度也会有大小，这对电缆绝缘也是不利的。为尽量使电缆内部电场均匀，芯线外有一外表面圆形的半导体层，使主绝缘层的厚度基本相等，达到电场均匀分布的目的。

   在主绝缘层外，铜屏蔽层内的外半导体层，同样也是消除铜屏蔽层不平，防止电场不均匀而设置的。

   为尽量使电缆在屏蔽层断口处电场应力分散，应力管与铜屏蔽层的接触长度要求不小于20mm，短了会使应力管的接触面不足，应力管上的电力线会传导不足（因为应力管长度是一定的），长了会使电场分散区（段）减小，电场分散不足。一般在20~25mm左右。

电缆接地问题 ：

      在制作电缆头时，将钢铠和铜屏蔽层分开焊接接地，是为了便于检测电缆内护层的好坏，在检测电缆护层时，钢铠与铜屏蔽间通上电压，如果能承受一定的电压就证明内护层是完好无损。如果没有这方面的要求，用不着检测电缆内护层，也可以将钢铠与铜屏蔽层连在一起接地（提倡分开引出后接地）。
