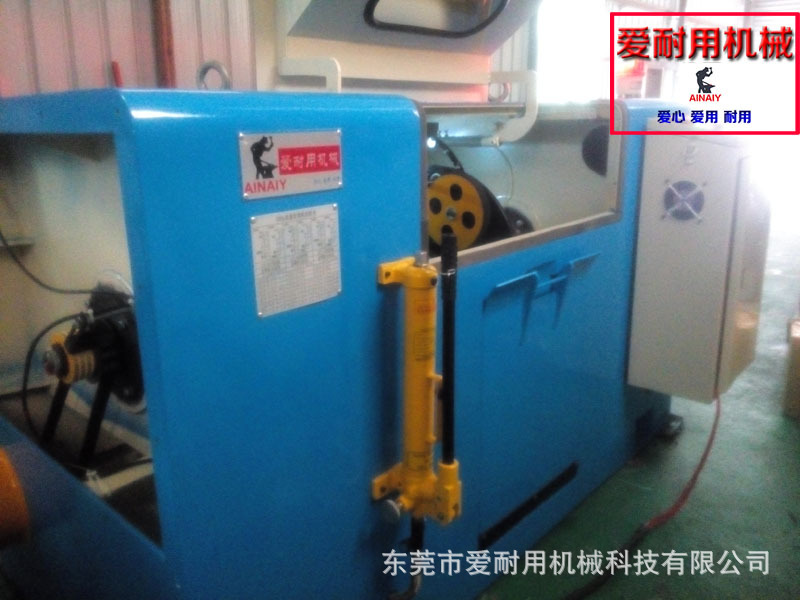

高速束丝机，0.16mm铜丝不断线，2500转

速束丝机采用台湾积累多年的最新技术，500mm束丝机绞弓最高转速达到3000转/分钟，即6000节距/分钟，设有外部断线停机，内部断线停机，外部刹车和内部刹车装置，自动化程度高，绞距稳定，速度快，操作简单。整机箱体采用特制钢材焊接而成,并作去应力退火处理,机架不变形,绞弓主轴同心度高并经过优良的动平衡检测,设备高速运转平稳,噪音底,效率高，大大的降低了零件的磨损程度，延长机械的使用寿命。

 一 束丝机用途:
   1-1  适合七股以上铜线,漆包线，铜包铝，铜包钢等导体绞合
 二 主要技术参数:
   2-1  绞合面积  :  0.035~2.50平方毫米,2.5mm2以上需更换绞弓降低转速。
   2-2  绞距范围  :  3.22-40.00mm(标准30谐段)，也可根据客户要求增大绞距，最大绞距100mm
   2-3  适用线径  :  Φ0.1-0.45mm
   2-4  绞    向  :  左右绞向均可
   2-5  收线盘规格:  φ500mm
   2-6  装线量    :  250kg
 三 主机配置及性能:
   3-1  主机重量  :  约2000kg
   3-2  主轴转速  :  最高2200转/4400扭
   3-3  主机动力  :  7.5HP马达加7.5HP(EMERSON)爱默生变频器变频无级调速
   3-4  整机轴承  :  国际国内知名品牌。
   3-5  主轴高度  :  750mm
   3-6  排线方式  :  轴承式排线,排距,排幅均可调节
   3-7  制    动  :  采用电磁刹车器,内外断线自动停机刹车,计米到位自动报警停机装置
   3-8  外观颜色  :  豆绿色

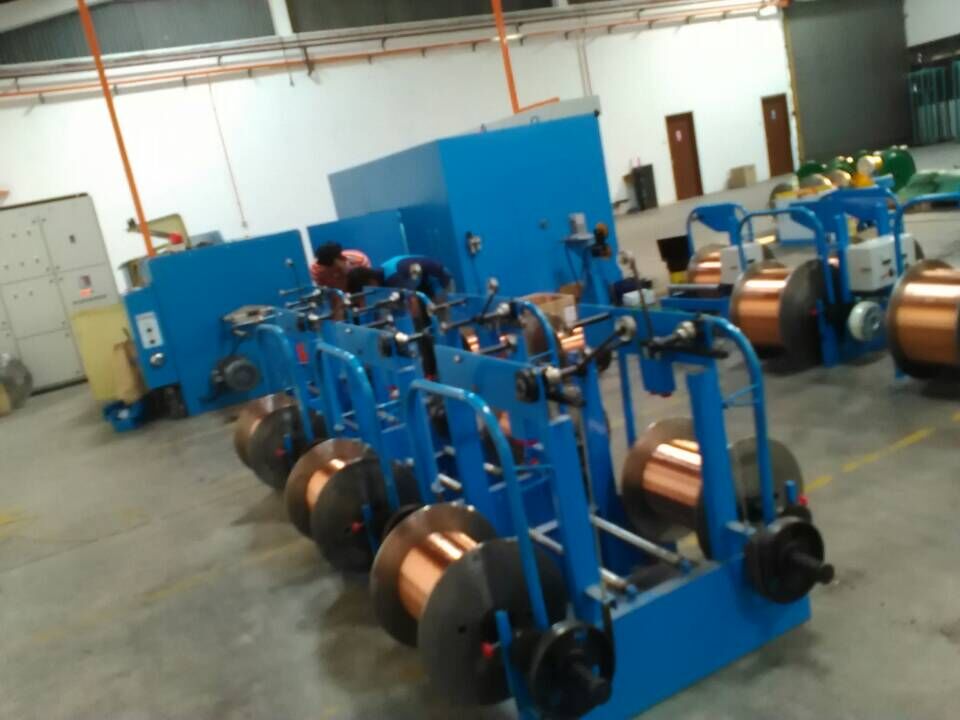

 四 铜线放线架
   4-1  放线条数  :  随客户生产要求而定,放线架另外计价。
   4-2  放线张力  :  放线架配备极灵活的张力枪,以保持铜线恒久张力


束丝机.绞线机操作说明：
1.绞距之改变是由于变换齿轮的转换。（参见绞距表）首先，装上想要之绞距的变换齿轮。
2.选择机器运转方向（正/反转），然后再调整齿轮的正反转方向---左右手机不相同。（请参阅“机器正反转切换方向注意事项”）
3.将绞弓放置在水平的位置。
4.将卷取轴固定装入船内。（请参阅“卷取轴固定方式”）
5.先将线穿引入给线架内，再将线穿引入机器内。（请参阅“穿线图”）
6.在主机操作面板上设定所须的满轴长度。（请参阅“操作面板说明”）
7.关上安全门。
8.设定转速。
9.于张力控制器上设定张力及满轴的长度。
10.按“寸动”键解除所有状况/异常指示灯，然后按“启动”开始连转机器。
11.停机时，若正常停机，按操作面板上“STOP”键即可，若按“紧急停止”按钮停机，则有煞车动作。
12.将满轴的线轴卸下换上新的线轴。
13.在重新启动机器之前，将紧急停止钮依箭头方向旋转回到正常状态，按“寸动”键将“过尺机”指示灯解除后即可重新启动。（请参阅“寸动”)

新机器安全转速:
前二个月的机器转速请勿超过1500RPM(2200转/分)。二个月之后机器方可开至最大转速。（视需求而定）
机器正常运转:
机器正常运转中，操作人员请勿再有任何操作动作，机器在设定之满轴长度到达时会自动停机，如需要更改或设定任何动作时，务必在停机状态下更改。

机器正反转切换注意事项及卷取轴固定方式
在改变机器正反转时，一定要将正反转齿轮作切换动作。
机器正转时：将正反转齿轮把手向下压使B齿轮与固定齿轮相接。
机器反转时：将正反转齿轮把手向上推使A齿轮与固定齿轮相接。
**为避免齿轮损坏太快，请勿将齿轮合得太紧。
卷取轴固定把手
要固定卷取轴，将其放在下轴台上后，上升至顶头的位置，将把手移往“紧”的方向使顶头进入主轴的孔内，即算安装完成。
要卸下卷取轴，将下轴台升起与主轴相接的位置，然后将把手往“松”的方向转并将卷取轴向右拉，使得主轴和顶头分开，完成后别忘了将下轴台降至最底部。
