产品规格 定货号
6XV1830-3EH10 PROFIBUS 拖缆
6XV1830-3EH10 Profibus DP 软电缆
6XV1830-0EH10 profibus总线电缆
6XV1830-0EH10 Profibus DP 电缆
6XV1840-2AH10 profibus总线电缆
6XV1830-3EH10 profibus总线电缆
6XV1830-5FH10 Profibus PA 电缆
6XV1850-0AH10 工业以太网电缆
----------------------------------------------------
总线连接器
6GK1 905-6AA00 快速剥线工具
6ES7 972-0BA50-0A0 快速连线网络接头（不带编程口）
6ES7 972-0BB50-0A0 快速连线网络接头（带编程口）
6ES7 972-0BA12-0A0 90度网络接头（不带编程口）
6ES7 972-0BB12-0A0 90度网络接头（带编程口）
6ES7 972-0BA41-0A0 35度网络接头（不带编程口）
6ES7 972-0BB41-0A0 35度网络接头（带编程口）
6GK1 500-0EA02 无角度网络接头（不带编程口）
6GK1 500-0FC00 无角度快速连线网络接头（不带编程口）
-----------------------------------------------------------------------------

需要其他西门子型号请致电15021496224

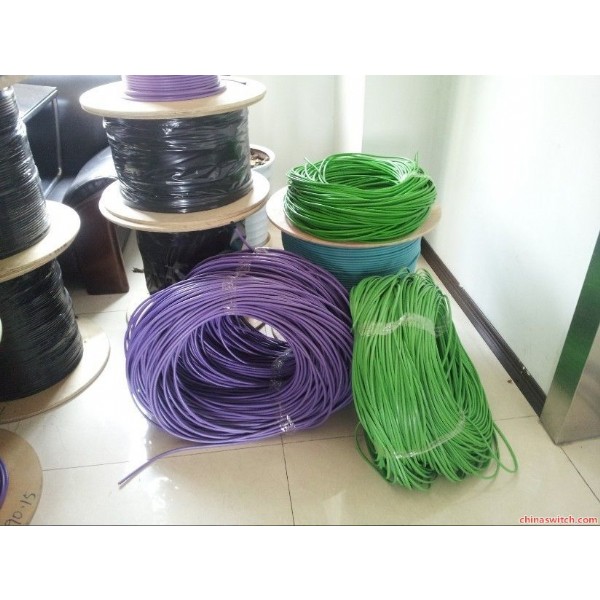

6XV1830-0EH10          西门子DP通讯电缆                     SIMATIC NET, PROFIBUS 快速标准电缆 GP, 2 芯, 屏蔽, 为快速安装而特殊设计，最大长度: 1000m, 最小订购数量: 20m, 按米销售

西门子DP电缆：

Benefits

• 由于特殊的总线电缆，有很广的应用范围。
• 由于使用了双层屏蔽电缆和集成式接地技术，网络具有抗干扰功能。
• 采用 FastConnect （快速连接） 电缆，连接器连接简单又快速，从而节省了时间。
• 产品中不含硅硐，因此特别适用于汽车工业 （如上釉流水线）。

Area of application

为了构建 PROFIBUS DP 网络，提供有不同类型的电缆，可满足不同类型应用的要求。一般地，应该使用所列出的电缆。有关网络组态的详细信息，请参见 PROFIBUS 网络手册。

UL 认证

用于网络电缆的 UL 列表（安全标准）对于美国和加拿大市场尤为必需。根据电缆敷设在建筑物中位置来决定适当的认证要求。这适用所有电缆，这些电缆从一个机器敷设到一远程控制 柜，位于电缆架上并保护着建筑物。通过 UL 认证的电缆在其名称后面附加字母“GP”（通用）。

Ex认证

用于本质安全 PROFIBUS DP 应用的电缆在其名称后面附加字母“IS”（本质安全）

Design

屏蔽的双绞电缆，圆形截面

所有 PROFIBUS 总线电缆的特点：

• 因为双屏蔽作用，这些电缆特别适合用于易受电磁干扰的工业环境中。
• 通过总线电缆外皮和总线端子上的接地端子，能实现系统范围内的接地方案。
• 印有以米表示的标记

电缆类型

联系人：吴兴明 (销售经理）

手  机：13585623161

Q    Q：15367203909

座  机：021-3166-6346

全新的快速连接（FC）总线电缆为径向对称设计，可使用剥线工具。以此，可以快速、简便地安装总线接头。

• PROFIBUS FC 标准电缆GP:
  标准总线电缆专门为快速安装而设计的
• PROFIBUS FC 标准电缆 IS GP：
  具有特殊设计的标准总线电缆，用于快速安装本质安全分布式 I/O 系统
• PROFIBUS FC 快速连接高强度电缆：
  专门设计用于腐蚀环境和苛刻机械负荷条件
• PROFIBUS FC 食用电缆：
  该种电缆使用 PE 外套材料，因此适用于食品和烟草行业。
• PROFIBUS FC 接地电缆：
  专用于地下敷设。它不同于装备有附加外套的 PROFIBUS 总线电缆
• PROFIBUS FC软电缆
  柔性（绞合导线）、无卤素总线电缆，带聚氨酯护套，可偶然移动
• PROFIBUS FC 拖缆:
  专用于在拖缆中强制运动控制的总线电缆，例如在连续运动的机器部件中（绞合导线）
• PROFIBUS FC FRNC 电缆：
  双芯屏蔽，阻燃设计，无卤总线电缆，有一个共聚物外壳 FRNC（阻燃无腐蚀）

不采用快速连接技术的总线电缆（取决于结构类型）

• PROFIBUS 彩色电缆:
  软总线电缆（成束线），用于花彩线。
  用于圆电缆，推荐用于电缆运输车模式
• PROFIBUS 扭转电缆
  高度灵活用总线电缆：
  用于移动机器部件的拖缆（绞线）
  （在长 1 m电缆上能至少扭转 500 万次，± 180o)
• PROFIBUS 混合电缆 GP:
  适合拖曳的坚固混合电缆，带有两条用于数据传输的铜导线和两条用于 ET 200pro 的电源的铜导线
• SIENOPYR FR 船用电缆
  无卤素、抗踩压、阻燃、经过船级社认证的光纤电缆，可安装在船甲板及船舱内。按米销售

订货号	6XV1 830-0EH10	6XV1 831-2A	6XV1 830-0JH10	6XV1 830-0GH10
产品类型描述	PROFIBUS FC 标准电缆	PROFIBUS FC 标准电缆 IS GP	PROFIBUS FC 高强度电缆	PROFIBUS FC ?食品行业电缆
适合的用途	多功能	通用电缆，用于本质安全分布式 I/O 系统	用于腐蚀环境及机械应力严重的工况	食品、饮料和烟草制造业
电缆名称	02YSY (ST) CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI	02YSY (ST) CY 1 × 2 × 0.65/2.56 BL KF40 FR	02YSY (ST) CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI	02YSY (ST) C2Y 1 × 2 × 0.64/2.55-1 50 KF 40
电气数据
单位长度的衰减测量
16 MHz 时最大	42 dB/km	42 dB/km	42 dB/km	42 dB/km
4 MHz 时最大	22 dB/km	22 dB/km	22 dB/km	22 dB/km
38.4 kHz 时最大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
9.6 kHz 时最大	2.5 dB/km	2.5 dB/km	2.5 dB/km	2.5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
9.6 kHz 下特征阻抗的相对对称误差	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
38.4 kHz 下特征阻抗的相对对称误差	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 时	150 Ω	150 Ω	150 Ω	150 Ω
特征阻抗的相对对称公差，3 MHz ...20 MHz 时	± 10%	± 10%	± 10%	± 10%
标称特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
单位长度的回路电阻，最大值	110 Ohm/km	110 Ohm/km	110 Ohm/km	110 Ohm/km
单位长度的屏蔽电阻，最大值	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km
1 kHz 下的单位长度电容	28.5 nF/km	28.5 nF/km	28.5 nF/km	28.5 nF/km
工作电压（有效值）	100V	100V	100V	100V
机械数据
护套
电缆护套材料	PVC	PVC	PUR	PE
电缆护套外径	8 mm	8 mm	8 mm	8 mm
电缆护套外径的对称误差	0.4 mm	0.4 mm	0.4 mm	0.4 mm
电缆护套的颜色	紫色	蓝色	紫色	黑色
环境温度
工作期间	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
运输期间	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
存储期间	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
安装时	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
弯曲半径
可进行一次弯曲，最小允许值	75 mm	75 mm	75 mm	75 mm
可进行重复弯曲，最小允许值	150 mm	120 mm	150 mm	150 mm
最大张力负荷	100 N	100 N	100 N	100 N
单位长度重量	76 kg/km	80 kg/km	73 kg/km	67 kg/km
燃烧特性	阻燃性符合 IEC 60332-3-24 Category C	阻燃性符合 IEC 60332-3-24 Category C	阻燃性能符合标准 IEC 60332-1	可燃
耐化学腐蚀
耐矿物油	有条件耐受	有条件耐受	耐受性	有条件耐受
耐油脂	有条件耐受	有条件耐受	有条件耐受	有条件耐受
抗紫外线辐射	耐受性	耐受性	耐受性	耐受性
产品性能
无卤素	X	X	X	X
不含硅树脂	√	√	√	√
FastConnect 电气连接型号	√	√	√	√
UL 认证/额定值 300 V	√/CMG/CL3/防晒	√/CMG/CL3/防晒	√ /CMX	X
UL 认证/额定值 600 V	√	√	X	X

订货号	6XV1 830-3FH10	6XV1 831-2K	6XV1 830-3EH10	6XV1 830-0LH10
产品类型描述	PROFIBUS FC 接地电缆	PROFIBUS FC 软电缆	PROFIBUS FC 拖曳电缆	PROFIBUS FC FRNC 电缆 GP
适合的用途	地下	偶尔移动的机器部件	在电缆托架中使用	无卤阻燃应用
电缆名称	02YSY (ST) CY2Y 1 × 2 × 0.64/2.55-1 50 KF 40 SW	02YH (ST) C11Y 1 × 2 × 0.64/2.56-1 50 LI KF 40 FRNC FC VI	02YY (ST) C11Y 1 × 2 × 0.64/2.55-150 LI KF 40 FR petrol	02YSH (ST) CH 1 × 2 × 0.64/2.55-1 50 VI KF 25 FRNC
电气数据
单位长度的衰减测量
16 MHz 时最大	42 dB/km	49 dB/km	49 dB/km	42 dB/km
4 MHz 时最大	22 dB/km	25 dB/km	25 dB/km	22 dB/km
38.4 kHz 时最大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
9.6 kHz 时最大	2.5 dB/km	3 dB/km	3 dB/km	2,5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
相对对称容差 9.6 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
相对对称容差 38.4 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 时	150 Ω	150 Ω	150 Ω	150 Ω
特征阻抗的相对对称公差，3 MHz ...20 MHz 时	± 10%	± 10%	± 10%	± 10%
标称特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
单位长度的回路电阻，最大值	110 Ohm/km	133 Ohm/km	133 Ohm/km	110 Ohm/km
单位长度的屏蔽电阻，最大值	9.5 Ohm/km	14 Ohm/km	14 Ohm/km	9.5 Ohm/km
1 kHz 下的单位长度电容	28.5 nF/km	28 nF/km	28 nF/km	29 nF/km
工作电压（有效值）	100V	100V	100V	100V
机械数据
护套
电缆护套材料	PE/PVC	PUR	PUR	FRNC
电缆护套外径	10.8 mm	8 mm	8 mm	8 mm
电缆护套外径的对称误差	0.5 mm	0.4 mm	0.4 mm	0.4 mm
电缆护套的颜色	黑色	紫色	深棕色	浅紫色
环境温度
工作期间	-40 ... +60 °C	-20 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
运输期间	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
存储期间	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
安装时	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
弯曲半径
可进行一次弯曲，最小允许值	80 mm	40 mm	40 mm	60 mm
可进行重复弯曲，最小允许值	160 mm	120 mm	120 mm	80 mm
弯曲循环次数	-	-	3 000 000	-
最大张力负荷	100 N	100 N	100 N	100 N
单位长度重量	117 kg/km	70 kg/km	70 kg/km	72 kg/km
燃烧特性	可燃	阻燃性能符合标准 IEC 60332-1-2	阻燃性能符合标准 IEC 60332-1-2	阻燃性符合 IEC 60332-3-24 C 类、IEC 60332-3-22 A 类
耐化学腐蚀
耐矿物油	有条件耐受	有条件耐受	耐受性	有条件耐受
耐油脂	有条件耐受	有条件耐受	耐受性	有条件耐受
耐放射性 紫外辐射	耐受性	耐受性	耐受性	耐受性
产品性能
无卤素	X	√	X	√
不含硅树脂	√	√	√	√
FastConnect 电气连接型号	√	√	√	√
UL 认证/额定值 300 V	X	√ /CMX	√ /CMX	√/CM/CL3/防晒
UL 认证/额定值 600 V	X	X	X	√
