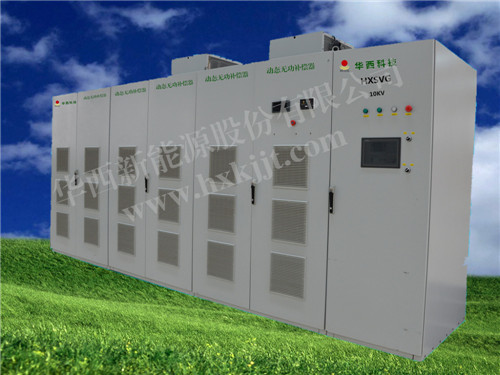

华西无功补偿装置SVG
低压SVG优势
1、 设计优势
本着提升稳定性与鲁棒性的方向，我公司的产品设计裕量普遍高于市场内其他厂家。所有核心器件的设计裕量与其他厂家比较都大为增加。
SVG中最重要的器件是IGBT，直流支撑电容和散热器三大件，我公司对这三个主要器件都做了加大冗余处理：IGBT一般冗余设定在电压2倍，电流2倍，所有SVG设备使用德国英飞凌的1700V IGBT，而目前主流市场内厂家设定电压冗余40%左右，电流50%左右，基本使用1200V IGBT。
直流支撑电容我公司使用加拿大进口EACO电容，设计电容为15uF/A，而市场普遍厂家电容在10-12uF/A，纹波很大。
我公司使用的散热器经过仿真与实测验证，散热能力优秀，对于普通出厂SVG温升一般为30摄氏度，而大多数厂家的实测温升在40-45摄氏度。
我公司SVG不利用甲方开关柜，SVG内部自带双接触器，上下隔离全，这和普通厂家为了节省成本使用单接触器，利用上级开关柜的做法和思路完全不同。
我公司软件设计使用目前较为先进的重复+闭环PI设计的思路，保证高性能的同时兼顾到系统稳定性，而市场主流厂家仅仅使用最简单的PI控制算法，系统反应时间较慢，相位差较大，综合性能比较落后。
公司稳定性控制使用各模块直流侧电容电压单独控制的算法，较主流的总电压控制算法将系统稳定性提升了很多，很多现场所诟病的直流电压失调的情况在我公司SVG不会出现。
2、 生产工艺优势
?
PCB板卡都经过80摄氏度老化全检测试，保证在现场的应用可靠。
?
所有模块都在防静电PCB中心组装完成，对IGBT贴装和PCB板贴装转运工作细致认真，达到国际先进的工艺标准。
华西SVG性能指标
项目
主要参数
指标
系统参数
额定交流输入线电压
380V/400V/415V
电网频率
50HZ
整机效率
>97%
网络结构
三相三线/三相四线
电流互感器
150/5～10,000/5
性能指标
单模块补偿容量
75kvar
无功补偿
支持
不平衡补偿
支持
功率因数
在补偿容量范围内，满足0.95以上
谐波补偿
支持3～25次谐波补偿
全响应时间
<15ms
目标功率因数
从-1～1可调
冷却模式
智能风冷
噪声指标/单模块
小于58dB
过载能力
120%
开关频率
3.2kHz
控制指标
调节能力
连续双向可调，无补偿死区
控制方式
恒无功
恒电压
自动跟踪三种控制方式
环境要求
海拔高度
≤1500m，1500m～4000m之间，可定制
运行温度
-10℃～+40℃
相对温度
最大95%，无凝露
防护等级
IP20，其余IP等级均可定制
