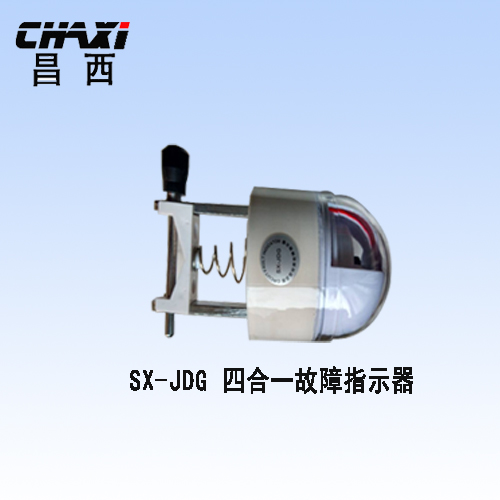

SX-JDG四合一故障指示器带灯短路接地过流发光翻牌
SX-JDX 二合一故障指示器（功能：短路，接地） SX-DGX三合一故障指示器（功能：短路，接地，
过流） SX-JDG（功能：短路，接地，过流，白天翻牌报警，晚上发光报警）
电力线路故障指示器是安装在架空线、电力电缆、箱变、环网柜、电缆分支箱里，用于指示线路故障电
流流通的装置，一旦线路发生短路或接地故障，巡线人员可借助指示器的报警显示，迅速确定故障区段
，排除故障，彻底改变过去盲目巡线，分段合闸试送电查找故障的落后做法，极大提高了工作效率，缩
短了停电时间，提高了供电可靠性。
产品特点
在线运行：直接安装在电力线路上，免维护，可长期户外运行。
故障指示：只有发生接地或短路故障，才给出翻牌或发光指示。-
状态指示：只有在线路发生送电、停电、缺相、接地、短路或过流现象时才给出指示。
抗干扰强：信号检测不受线路励磁涌流、高次谐波、电流波动等影响。
自动复位：动作翻牌后按照设定时间自动复位。
带电装卸：可带电装卸指示器（母排型需停电安装）。
拆卸简单：利用专用的安装工具可轻松拆卸。
适用线路
用于6-35KV架空裸导线、绝缘导线
用于3-35KV电缆线路
用于110-500KV单电源、双电源线路
安装位置
变电站或开闭站出口，判断故障在站内或是站外
主干线和分支处，判断故障所在的分支或区段
电缆与架空线与电缆连接处，指示故障在架空线或电缆线上
开关柜上或箱变、分支箱里
用户高压进线处，用于判断用户故障
2. 电缆型故障指示器
产品介绍：
城市配电网络系统中,电缆工程不断增加,环网柜、电缆分支箱、箱式变电站等已越来越多的被使用。由
于电缆线路和设备故障的隐蔽性极强,为帮助运行人员迅速,快捷的查找故障,电缆型短路故障指示器，该
产品指示准确、运转灵活、成功突破了防励磁涌流、抑高次谐波、控电缆分布电容旁路的影响。
主要功能：
指示故障：短路电流报警指示: 短路检测器时刻检测供电线路中的电流,当其值达到或超过短路启动电流
时,短路检测处理器发出信号,指示器闪光显示。
自检及故障测试：揭开指示器上“开关”字样处的贴膜，指示器自检灯闪烁（自检指示灯发绿光），表
示整机性能正常。闪烁时间持续30S后，自检指示灯自动熄灭。
自动复位: 指示器处于指示故障状态后,在设定的时间内自动复位。
主要参数：
1．短路电流报警：150A～2000A 误差±10% 出厂设定为800A，短路延时大于60mS
2．工作电源： CR2450 锂电池6.8V（有效期不小于5年）
3．自动复位时间：可根据要求调整，出厂前整定。默认复位时间12小时。
4．指示器防护等级：IP65
5．工作环境：-40℃～+75℃
6．适用电压等级:6KV-35KV
安装方式：
光闪式指示器的安装方法：拆下Ｕ型卡，将指示器安装在电缆上，并通过Ｕ型卡卡在指示器两则的螺钉
上，同时紧固Ｕ型卡上的螺杆。
