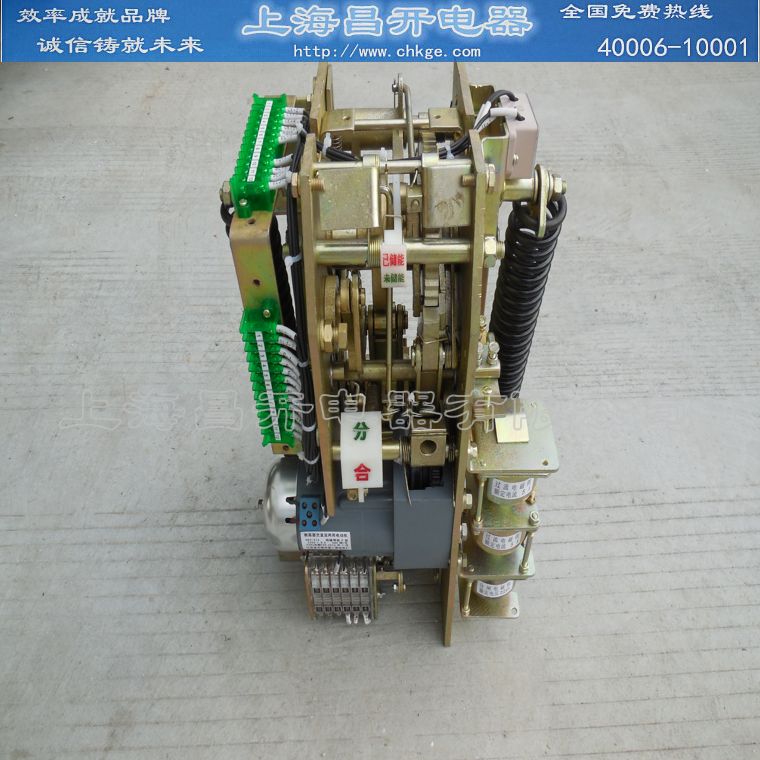

CT8-II操作机构,CT8-II,机构生产-供应CT8-I
一、概述
CT8型弹簧操动机构可供操作SN-10系列少油断路器及之具有相当的合闸功能的少油断路器用， 其符合“GB1984-80”《交流高压断路器》和本产品“技术条件”的要求。主要指标达到或超过“IEC”标准。
二、主要技术参数
储能电机分为单相交流两用串激电动机，技术参数如表：
型号
HDZ-113
HDZ-213
HDZ-313
额定工作电压(V)
110
220
380
额定电功率(A)
20℃时线圈电阻值（Ω）
正常合闸工作电压范围
85％～110％额定工作电压
65％～120％额定工作电压,小于30％额定工作电压时不得分闸
合闸电磁铁技术参数如表：
额定工作电压（V）
～110
～220
～380
～48
～110
～220
额定电功率（A）
＜9.5
＜5
＜6
＜6
2.3
2.34
额定电功率（W）
＜1045
＜1100
＜1140
288
253
514.8
20℃时线圈电阻值（Ω）
3.65± 0.365
14.7±1.47
44.6± 4.6
8.1±0.57
44.6± 3.12
94± 6
正常合闸工作电压范围
85％～110％额定工作电压
合闸电磁铁技术参数如表：
额定工作电压（V）
～110
～220
～380
～48
～110
～220
额定电功率（A）
＜9.5
＜5
＜6
＜6
2.3
2.34
额定电功率（W）
＜1045
＜1100
＜1140
288
253
514.8
20℃时线圈电阻值（Ω）
16.7±1.67
69±6.9
233±23.3
24.8±1.74
111±7.77
430±30
正常合闸工作电压范围
85％～110％额定工作电压，小于30%额定工作电压时不得分闸
三、外形安装尺寸
