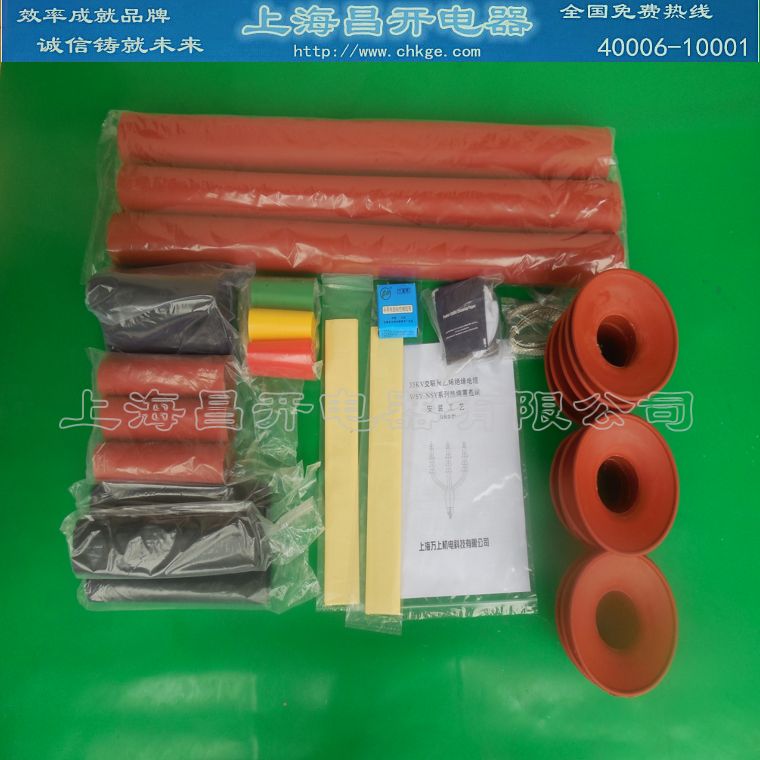

绝缘套管:WSY-35/3.3电缆附件的作用、厂家直销、批发
用途及特点
产品电性能指标
热缩型中高压产品广泛应用于24~35kV交联电缆终端和中间连接的接续绝缘处理。该系列产品适用于24~35等级别不同形式的电缆。具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需要可进行多芯电缆、双地线结构或特殊要求的产品设计。
10kV交联聚乙烯热缩电缆附件规格
序号
试验项目
试验标准
试验结果
结论
1
工频耐压1min
105kv干态（户内终端、中间连接
105kv湿态（户外终端）不击穿、不闪络
未击穿、未闪络
通过
2
局部放电
39kv, ≦10PC
39kv, ≦10PC
通过
3
恒压负荷循环
导体温度950C,加热5h,冷却3h
三个星期不击穿、不闪络
未击穿、未闪络
通过
4
局部放电
39kv, ≦10PC
39kv, ≦10PC
通过
5
雷电冲击1.2/50US
250kv正负极性各10次
不击穿、不闪络
未击穿、未闪络
通过
6
直流耐压负极性15min
156kv,15min不击穿、不闪络
未击穿、未闪络
通过
7
工频耐压4h
106kv,4h不击穿、不闪络
未击穿、未闪络
通过
电缆芯数
户外热缩终端
户外热缩终端
适用电缆截面
热缩中间连接
适用电缆截面
一芯
WSY-35/1.1
NSY-35/1.1
50~120
JSY-35/1×1
50-95
WSY-35/1.2
NSY-35/1.2
150~300
JSY-35/1×2
120-185
WSY-35/1.3
NSY-35/1.3
400~630
JSY-35/1×3
240-400
三芯
WSY-35/3.1
NSY-35/3.1
50~120
JSY-35/3×1
50-95
WSY-35/3.2
NSY-35/3.2
150~300
JSY-35/3×2
120-185
WSY-35/3.3
NSY-35/3.3
400~630
JSY-35/3×3
240-400
